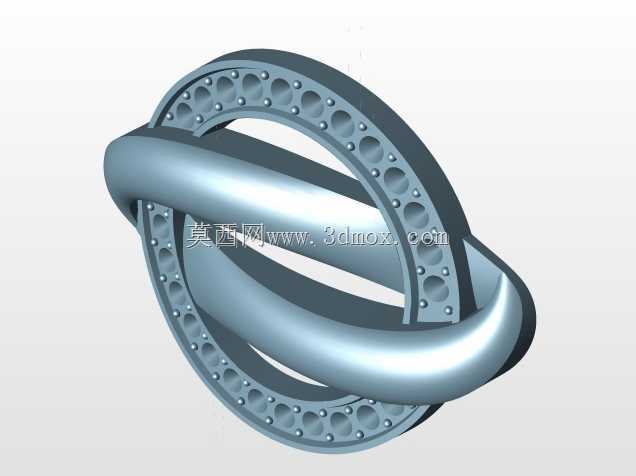

交叉环式滚动轴承结构设计

　　在重载回转工况的设备选型中，这类交叉环式滚动轴承的结构设计，往往需要兼顾径向承载、轴向抗倾覆以及小安装空间的多重需求。不同于常规深沟球轴承的单滚道设计，该结构采用内外环交叉嵌套的布局，滚动体沿环形滚道均匀排布，可同时承受来自垂直轴线方向的径向载荷、平行轴线方向的双向轴向载荷，以及偏载带来的倾覆力矩，这类结构常被应用在工业机器人关节回转部、小型回转工作台、医疗器械的旋转操作臂、自动化生产线的回转分度工位中，在安装空间受限但需要多向承载的场景下，相比传统组合式轴承组能节省至少30%的轴向安装尺寸。从设计思路来看，该结构的核心在于滚道的曲率匹配设计，滚道沟曲率半径通常取滚动体直径的0.52-0.54倍，

　　既保证滚动体与滚道的接触面积足够降低接触应力，又避免过大的曲率差导致滚动体运转时的滑动摩擦占比升高。环形保持架采用兜孔等距排布结构，每个兜孔与滚动体的间隙控制在0.1-0.2mm之间，既保证滚动体运转时不会出现卡滞，又能限制滚动体的轴向窜动，避免相邻滚动体发生直接接触摩擦。交叉环的配合面采用阶梯式定位结构，安装时可通过端面的止口与设备的安装基座、回转端实现同轴定位，安装止口的公差通常取H7/js6的过渡配合，既保证装配时的同轴度精度，又避免过盈量过大导致装配后滚道变形，影响轴承的运转精度。从安装边界来看，该类轴承的径向安装尺寸相比同承载能力的推力轴承与径向轴承组合结构缩小约25%，轴向安装高度可根据工况需求调整环体的截面厚度，

　　在轻载高速工况下可适当减薄环体厚度降低转动惯量，在重载低速工况下可加厚环体截面提升整体结构刚度。滚动体的排布密度经过载荷计算匹配，在额定动载荷要求下，滚动体数量按照滚道周长与滚动体直径的比值取整，同时预留保持架的梁宽位置，保证满装率在70%-80%之间，既最大化承载能力，又避免滚动体数量过多导致运转时的温升过高。在实际应用中，这类轴承的密封结构通常集成在环体的端面间隙处，采用内置式双唇密封圈，可阻挡外界的粉尘、切削液进入滚道内部，同时防止内部润滑脂泄漏，在自动化加工设备的回转工位使用时，可适应有少量切削液飞溅、金属粉尘存在的工况，无需额外加装外置密封结构。设计过程中需要重点校核环体的变形量，在额定载荷下，

　　环体的径向变形量需控制在滚动体直径的千分之一以内，避免滚道变形导致滚动体接触应力集中，出现早期点蚀失效。同时交叉环的配合端面需要进行磨削加工，表面粗糙度控制在Ra0.8以下，保证安装时的端面贴合度，避免安装偏斜导致轴承承受额外的附加载荷。该结构的润滑方式可采用脂润滑或者稀油润滑，在低速回转工况下采用锂基脂润滑即可满足长期运转需求，注脂槽通常开设在固定环的端面，通过环形油槽将润滑脂均匀引导至各个滚道位置，保证所有滚动体都能得到充分润滑。相比传统的回转支承结构，该交叉环式轴承的结构更紧凑，重量更轻，适合在对设备重量有严格要求的移动类回转设备、小型自动化设备中使用，在选型时可根据实际工况的载荷大小、回转速度、安装空间尺寸调整环体的截面尺寸、滚动体的直径与数量，匹配不同的使用需求。
