U型弯管式罗勒扣五金紧固连接件

　　日常做设备外围防护、工业箱柜、小型舱体结构设计时，这类弯管式罗勒扣是很常用的快开紧固构件，不少刚入行的结构工程师容易把它和普通拉环搭扣混为一谈，实际两者的受力逻辑、安装适配场景差别不小。先从实际使用场景说，这类扣具最常出现在需要频繁开启的检修舱门、小型设备防护盖板、户外配电箱侧门、非标定制的工具柜箱门上，相比外露式的平板搭扣，弯管成型的扣身没有尖锐棱角，在人员经常通行的设备旁安装，不会剐蹭操作人员的工装或肢体，这点在车间现场的安全适配性上优势很明显。

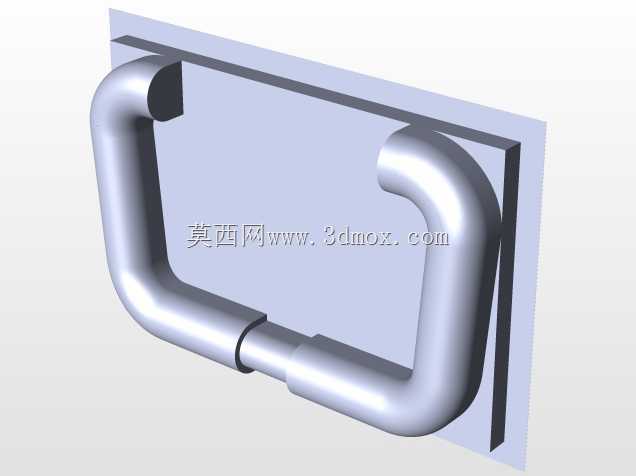

　　从功能特性来看，这款扣具采用圆管弯折成型的主体结构，扣身的圆弧过渡没有应力集中的直角棱边，长期反复开合扣合时，不会因为应力累积出现焊口断裂或者弯折开裂的问题。扣身的活动段和固定段采用同轴插接配合，开合时绕管体轴线转动，扣合到位后依靠弯管的U型结构勾住对应位置的挂扣座，能提供稳定的张紧力，避免舱门因为设备运行振动出现松脱异响。和冲压成型的薄铁皮搭扣相比，圆管结构的抗侧向拉扯能力更强，就算现场安装时对位有轻微偏差，扣合过程中管体的圆弧面也能自动导正，不会出现卡滞别劲的情况。

　　设计思路上，这款构件没有多余的装饰结构，所有弯折弧度都服务于受力和操作需求：U型的握持段刚好能容纳两根手指伸入施力，开合操作时不需要额外工具，徒手就能完成扣合和解锁；管体对接的位置预留了合理的活动间隙，既不会因为间隙过大出现扣合松旷，也不会因为间隙过小在温差变化出现热胀卡滞。安装端采用平板贴合式的固定座，和门板或者框架表面完全贴合，固定孔位的间距适配常规的M4/M5紧固螺丝，不需要现场额外扩孔或者改制，能直接适配市面上多数标准工业铝型材框架、冷轧钢板焊接箱柜的安装面。

　　说到安装边界和尺寸适配，这款扣具的固定座为矩形平板结构，安装时需要在固定面预留出对应平板尺寸的平整贴合区域，表面平面度误差建议控制在0.2mm以内，避免固定座安装后出现翘曲，影响扣合的顺畅度。扣身转动时的扫掠空间需要提前预留，U型弯管在完全开启状态下会向外侧摆出一定距离，设计周边结构时要避开这个扫掠区域，避免和相邻的管线、加强筋、其他安装构件产生干涉。扣合的张紧行程可以通过调整对应挂扣座的安装位置来适配，一般门板和框架之间的密封压缩量控制在1-2mm区间时，扣合的手感最佳，既不会因为张紧力过大导致开合费力，也不会因为张紧力不足出现密封不严、门板晃动的问题。

　　在材质适配的常规选型里，这类扣具一般采用304不锈钢管弯制成型，表面做拉丝或者抛光处理，在有腐蚀性气体的车间、户外露天场景下使用也不会出现锈蚀，不需要额外做表面涂装维护。如果是用在对重量有要求的轻量化设备上，也可以选用6061铝合金弯制的同款结构，重量能降低三分之二左右，只是张紧力的上限会比不锈钢版本低一些，适合用在小型仪器舱门、轻质盖板这类受力不大的位置。做三维建模的时候要注意，弯管的折弯半径不能小于管材直径的1.5倍，不然弯制过程中管体会出现瘪皱，影响外观和结构强度，管端和固定座的焊接位置要做圆角过渡处理，避免焊接应力集中导致长期使用后开焊。另外活动插接段的配合公差建议选H8/f7的间隙配合，既能保证转动顺畅，也不会出现径向晃动量过大的问题。
