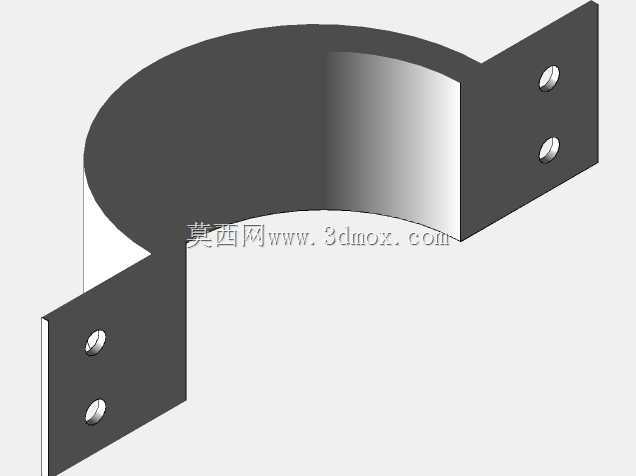

双安装耳弧形抱紧式管道固定扎德拉

　　在工业管路布设、机电设备管线安装、建筑给排水及暖通系统施工场景中，这类带双侧平直安装耳的弧形抱紧固定件，是解决圆柱状构件径向定位、防窜动固定的核心基础零件，区别于传统单侧耳或者整圆对合式抱箍，该结构采用单块钣金一体弯折成型的工艺路线，没有额外的拼接焊缝或者紧固件组合结构，弧形段的内曲面直接与被固定的圆柱构件外圆面贴合，依靠双侧安装耳上的预制孔完成与安装基面的锁附，实现对圆柱构件的抱紧约束。从实际使用场景来看，这类固定件常被用于小直径仪表管线、气动回路硬管、设备旁通细管道的就近固定，尤其是在设备机架侧壁、钣金护板内侧这类安装空间局促的位置，不需要从管道端部套入整圆抱箍，只需要将弧形段贴靠在管道外壁，

　　双侧耳板贴平安装基面后拧紧紧固件即可完成固定，大幅降低了已布设管线的后期加装固定难度，也减少了安装过程中对管线表面防腐层的剐蹭损伤。从功能特性上分析，该结构的弧形抱紧段采用等半径圆弧设计，圆弧的曲率与被固定管道的外圆曲率完全匹配，安装后接触面积远大于点接触或者线接触的固定方式，锁紧后不会出现管道局部应力集中的问题，也能避免设备运行振动带来的固定件松脱、管道移位问题；双侧的安装耳板与弧形段为一体弯折过渡，过渡位置没有锐角棱边，既减少了钣金加工过程中的应力集中开裂风险，也避免安装时划伤施工人员的手部。设计层面，该零件采用等厚薄钣金冲压成型思路，首先通过落料工序冲出带双侧耳板的平板坯料，同时在耳板上预制好安装过孔，

　　再通过折弯工序将中间段弯折成指定半径的弧形结构，整个加工过程不需要焊接、铆接等二次装配工序，零件的一致性好，加工成本低，适合批量生产应用。在尺寸与安装边界的考量上，弧形段的内径直接决定了可适配的管道外径范围，设计时需要根据被固定构件的外径公差，预留0.1-0.3mm的贴合间隙，既保证安装时能够顺利贴靠管道外壁，也避免间隙过大导致抱紧力不足；双侧耳板的平直段长度需要匹配安装所用紧固件的尺寸，保证安装孔中心到弧形段切线位置的距离，能够容纳螺栓头或者螺母的安装空间，不会出现紧固件与弧形段干涉、无法拧紧的问题；耳板上的安装孔中心距需要与安装基面上的预制孔位完全对应，孔位公差控制在±0.15mm范围内，

　　避免安装时出现孔位错位无法穿入紧固件的问题。此外，该结构的耳板与弧形段的弯折半径需要根据板材厚度设定，通常弯折内R取板材厚度的1-1.5倍，避免弯折位置出现板材开裂或者回弹超差的问题，保证弧形段的成型精度；零件成型后，弧形段的端面需要做去毛刺处理，避免尖锐边缘割伤配套的管线保温层或者线缆护套。在实际选型应用中，这类固定件的板材厚度需要根据被固定管道的重量、所处环境的振动烈度来选择，对于静止布设的给排水管线可以选用较薄的板材，对于伴随设备持续振动的气动、液压管线则需要适当增加板材厚度，提升结构的刚性与抗疲劳性能，保证长期使用下不会出现弯折变形、固定失效的问题。不同于需要两个半环对合的传统抱箍，该一体结构的零件在安装时只需要锁附双侧耳板上的两组紧固件，安装效率提升近一倍，也减少了零散零件在施工现场丢失的风险，尤其适合高空作业、狭小空间内的管线固定作业场景。
