带支架立式管状承托安装结构

　　这套带支架的立式管状承托结构，常应用在户外管线布设、小型设备外置管路固定、厂区辅助工位的管线承托场景中，比如生产车间侧边的压缩空气分支管路固定、户外公共区域的弱电穿线立管支撑、小型餐饮设备的排烟支管承托都能见到这类结构的身影。不同于常规的管夹式固定，该结构采用半围合的承托设计，不需要将整根管材完全箍死，在需要预留管材伸缩余量、或者管材需要后期调整轴向位置的场景下，这种半开放的承托形式能大幅降低后期运维调整的拆装工作量。

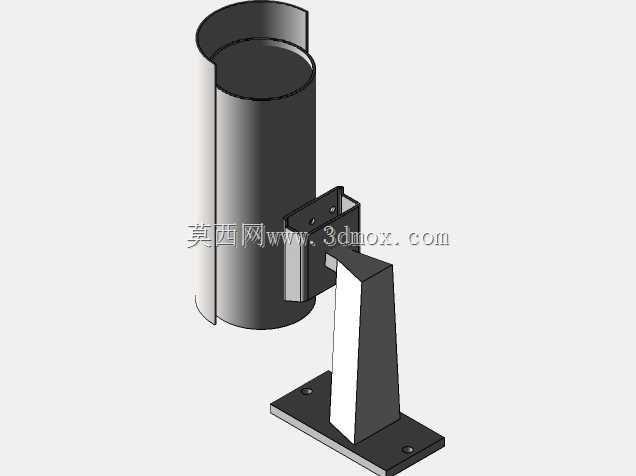

　　从结构功能来看，底部的方形安装底座是整个构件的承载基础，底座上预留的两个安装孔位适配常规的膨胀螺栓或者机牙螺丝固定，可直接安装在水泥基面、钢结构平台面或者设备的外置安装板上，底座的厚度经过受力校核，在承受上方管状构件的自重以及常规的侧向风载、管线振动载荷时，不会出现底座翘曲变形的问题。连接底座与管身抱合件的斜向支撑筋采用变截面的折弯结构，靠近底座的位置筋板宽度更大，逐步向抱合件位置收窄，这种设计既可以在保证支撑刚度的前提下减少材料用量，也能避免直角支撑结构容易出现的应力集中问题，在管线产生小幅振动时，斜向筋板可以将振动力均匀传导到底座，不会在连接焊缝或者螺丝固定位置出现应力断裂。

　　管身的承托部分采用钣金折弯成型的半围合结构，开口侧预留了足够的操作空间，安装管材时不需要从管材端部穿入，直接从侧方将管材放入承托槽内即可，承托槽的内径匹配常规的等径直管外径，槽壁与管材的接触面积经过优化，既不会因为接触面积过小导致管材局部压痕，也不会因为接触面积过大提升不必要的加工精度要求。承托槽与斜向支撑筋之间通过一块L型的转接板连接，转接板上预留的螺丝孔位可以实现承托槽的小幅角度调整，适配现场安装时管材出现的小角度偏斜，不需要重新加工底座的安装孔位。

　　设计过程中首先明确了安装边界条件：固定基面的平面度误差不超过2mm/m，所承托的管材外径公差范围在±1mm内，承受的静态垂直载荷不超过15kg，侧向水平载荷不超过5kg，基于这些边界条件，首先确定了底座的长宽尺寸，保证两个安装孔的孔距足够提供稳定的抗倾覆力矩，避免管材受侧向力时整个结构翻倒。斜向支撑的角度设置在45度到60度之间，这个角度区间内支撑筋的受力状态最优，既不会因为角度过陡导致抗侧向力能力不足，也不会因为角度过缓占用过多的侧向安装空间。承托槽的高度设置为管材直径的三分之二，既可以保证管材不会从槽内脱出，也能预留足够的侧方操作空间，方便后期管材的维护更换。

　　在实际安装使用时，首先需要将底座通过固定件锁紧在安装基面上，锁紧前需要通过水平尺校准底座的水平度，避免承托槽出现倾斜导致管材受力不均。放入管材后，可以根据管材的实际固定需求，选择在承托槽的开口侧加装简易的束带或者小压片，在振动较大的工况下防止管材从槽内跳出，常规静态工况下不需要额外固定即可满足使用要求。结构的所有钣金边缘都做了倒角处理，不会出现锐边划伤安装人员或者管材外壁的问题，转接位置的焊缝都做了打磨处理，避免应力集中点的出现，整体结构没有复杂的曲面或者特殊加工要求，常规的钣金下料、折弯、焊接工艺即可完成加工，加工成本低，适配性强，可以根据实际承托的管材直径调整承托槽的尺寸，不需要大幅改动整体支撑结构的设计参数。
