带护栏壁挂式网格筛分过滤工装结构

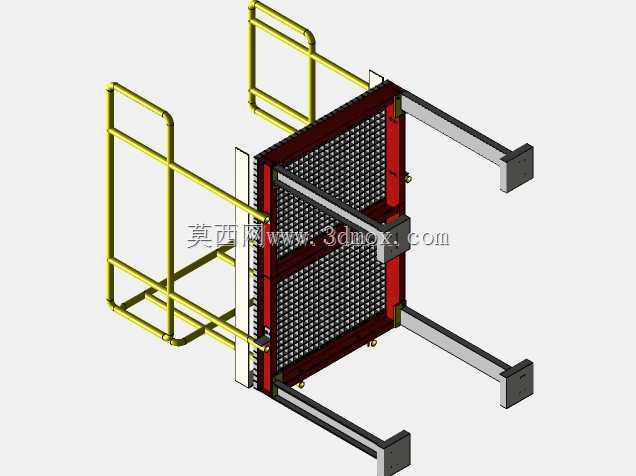

　　在散料分级、固液分离的生产工位场景中，这类壁挂式筛分结构常被布置在生产线侧边的立柱或墙面承重点位，用来承接上游输送来的颗粒、粉料或者混合流体，完成粒径分级或者杂质截留的工序，相比落地式筛分设备，它不占用地面通行与操作空间，适合车间通道狭窄、工位排布紧凑的加工车间使用。从结构功能来看，主体筛面采用密集冲孔网格结构，网格的开孔尺寸根据筛分物料的粒径阈值做对应匹配，筛框四周做了加厚边框加固，避免长期受物料冲击出现边框变形，筛面侧边预留的快拆锁紧点位，能在筛网出现磨损堵孔时快速完成筛面更换，不需要整体拆解设备。两侧伸出的支撑臂是核心的承重安装结构，臂架末端的方形安装座上预留了螺栓固定孔，安装时需要先在墙面或立柱的对应位置预埋承重钢板，

　　再通过膨胀螺栓或焊接方式把安装座与预埋板固定，安装前要校核支撑臂的悬臂承重余量，确保满载筛分物料时臂架的挠度在允许范围内，不会出现端部下沉导致筛面倾斜的问题。侧边的黄色护栏是操作防护结构，护栏采用圆管弯折成型，通过连接件与筛框侧边固定，护栏的高度刚好覆盖操作人员靠近筛面时的躯干防护范围，避免操作人员在清理筛面、调整物料流向时意外接触运动的筛体或者被飞溅的物料碰伤，护栏的横杆间距符合安全防护的间隙要求，不会出现肢体卡入的风险。设计过程中，首先要确定安装点位的承重能力，根据筛分物料的堆积密度、单次筛分的物料重量核算整体载荷，再对应选择支撑臂的型材规格与壁厚，避免出现悬臂刚度不足的问题；筛面的倾斜角度要根据物料的流动特性调整，

　　对于流动性好的颗粒物料倾斜角度可以适当减小，对于湿度大、易粘结的粉料要适当加大倾斜角度，保证物料能靠自重顺利在筛面滑动完成筛分，不会在筛面堆积堵料。安装边界方面，支撑臂向外伸出的长度要匹配上游出料口的位置，保证上游落下的物料刚好落在筛面的进料区域，不会出现物料偏载导致筛面受力不均；筛面下方要预留足够的落料空间，方便布置接料斗或者输送设备承接筛下物料，筛面的侧边与周边设备的安全间隙要满足操作与维护需求，预留出筛网更换、日常清理的操作空间，不会因为间隙过小导致维护操作无法开展。筛框与支撑臂之间采用螺栓连接的方式，安装时可以通过调整连接螺栓的位置微调筛面的水平度与倾斜角度，适配不同物料的筛分需求，连接点位都做了防松处理，

　　避免设备运行过程中螺栓松动导致筛面晃动。护栏的表面做了醒目的防腐涂覆处理，既可以提升车间内的辨识度，提醒操作人员注意防护边界，也能避免生产环境中的水汽、物料腐蚀护栏管材，延长防护结构的使用寿命。这类结构在实际使用中，常配套在粮食加工、建材筛分、小型污水处理的预处理工位，相比大型振动筛分设备，它的结构更简单，安装维护成本更低，针对小流量的筛分需求有更好的适配性，不需要复杂的地基施工，只要墙面或立柱的承重满足要求就能快速完成安装部署，在老旧车间改造、临时生产线搭建的场景中实用性很强。
