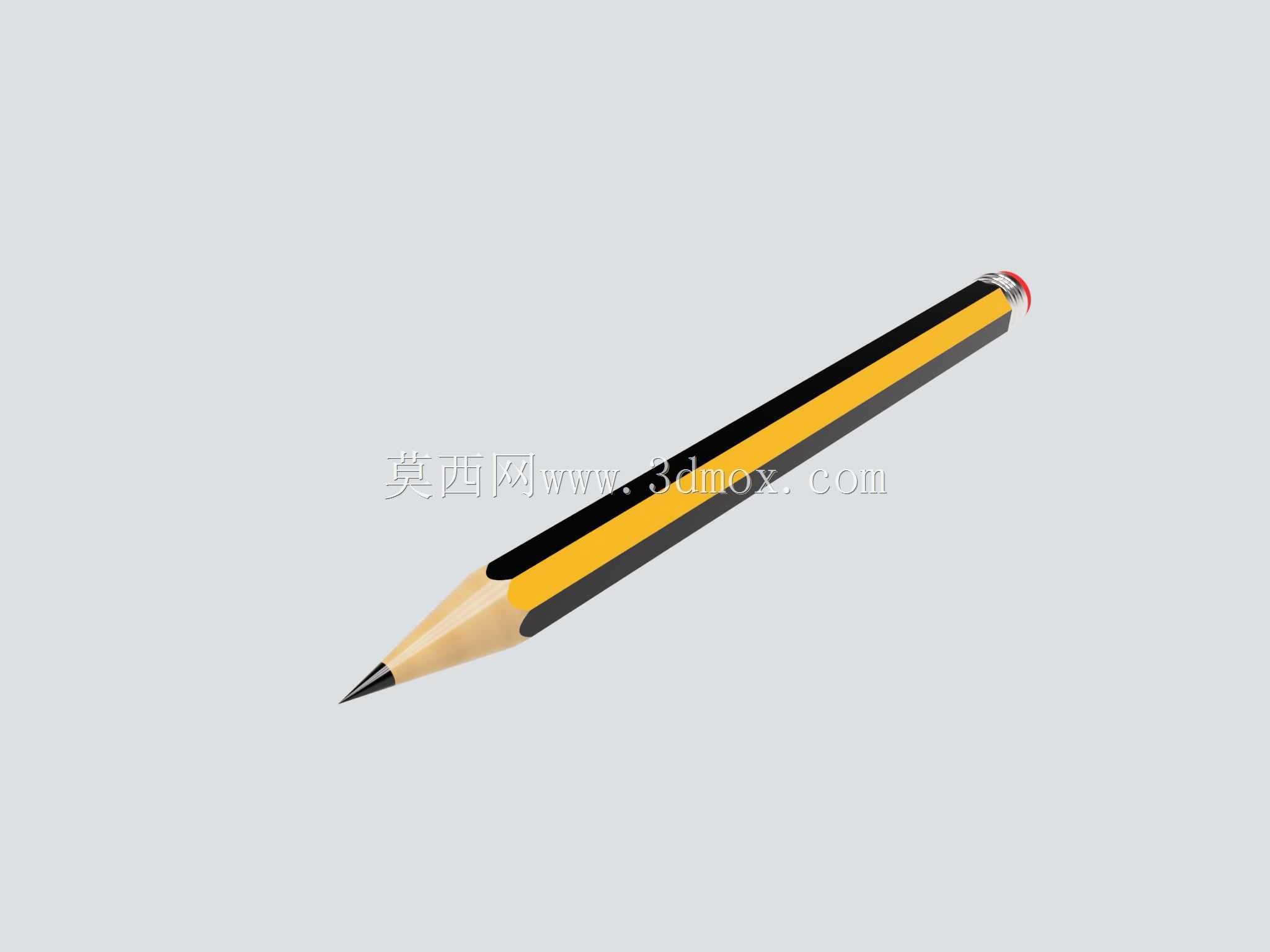

黄黑条纹带橡皮头木质书写铅笔结构设计

　　日常书写与手绘场景中，这类带橡皮头的木质铅笔是普及率极高的工具，从学生课业记录、工程现场临时手绘标记，到设计草图快速勾勒都能见到它的身影。不同于自动铅笔的精细出芯结构，传统木质铅笔的结构逻辑更偏向耗材类工具的实用取向，整笔的结构拆分下来可分为笔杆主体、石墨铅芯、端部橡皮、固定橡皮的金属箍四个核心部分，没有复杂的活动机构，依靠木质笔杆的切削露出铅芯实现书写，端部橡皮可直接擦除纸面痕迹，无需额外搭配配件。

　　设计这类铅笔的三维结构时，首先要匹配日常握持的人机尺寸，笔杆整体采用正六边形截面，这种截面设计一方面能避免铅笔在倾斜桌面滚落，另一方面六边形的平面能贴合手指指腹，长时间握持书写不易打滑，笔杆的对边尺寸控制在7-8mm区间，适配绝大多数成年人与学龄儿童的握持围度，整笔长度控制在175-185mm范围，既保证足够的握持长度，也不会因为过长导致携带时弯折。笔杆外层的黄黑条纹涂装是经典识别元素，建模时需要注意条纹沿笔杆轴向等距分布，靠近笔尖的切削段要还原木质笔杆的锥度形态，切削角度控制在12-15度，这个角度下露出的铅芯长度既能保证书写时的视线不被笔杆遮挡，也能避免铅芯露出过长容易折断的问题。

　　铅芯部分采用同轴设计，嵌在木质笔杆的中心位置，直径控制在2-2.2mm，从笔尖切削端一直延伸到靠近橡皮的笔杆尾部，铅芯与木质笔杆之间采用过盈配合的结构逻辑，建模时要保证铅芯与笔杆内孔的同轴度，避免出现偏心导致削笔时铅芯易断的问题。端部的橡皮采用圆柱形结构，直径略小于笔杆的外接圆直径，长度控制在12-15mm，嵌入笔杆端部的深度约为自身长度的三分之一，外部的金属箍采用卷边结构，一方面箍紧笔杆端部避免木质开裂，另一方面固定橡皮防止使用时脱落，金属箍靠近笔杆的一侧做卷边圆角处理，避免划手，顶部露出的橡皮段做轻微的圆弧倒角，贴合擦除时的纸面接触角度。

　　从实际使用的场景出发，这类铅笔的结构设计不需要考虑复杂的装配公差，核心是保证各部分的同轴度与握持的舒适度，建模时可以先绘制六边形截面沿轴向拉伸得到笔杆基体，再在中心切除圆柱孔填充铅芯结构，端部单独绘制橡皮与金属箍的装配结构，笔尖部分通过旋转切除得到锥度切削面，还原真实削笔后的木质纹理过渡。需要注意的是，笔杆表面的涂装条纹要贴合六边形的每个平面，避免出现贴图拉伸变形的问题，金属箍的表面要做轻微的滚花质感还原，增加真实感，橡皮部分的材质要区分于笔杆的漆面与木质，体现橡胶的哑光质感。

　　在工程现场的临时标记场景中，这类铅笔的木质笔杆有一定的强度，在粗糙的建材表面标记时不容易像塑料笔杆那样开裂，铅芯的硬度适中，既能在纸面留下清晰痕迹，也能在金属、木材表面做临时标记，端部的橡皮可以快速擦除错误标记，不需要额外携带橡皮配件，整体结构简单可靠，没有易损的活动部件，适合在复杂的现场环境下使用。建模过程中不需要设置复杂的运动机构，所有部件都是固定装配关系，重点还原各部分的比例与细节特征，比如笔尖处铅芯的轻微磨损倒角、金属箍的压痕细节、笔杆表面的漆面光泽度，这些细节能提升模型的真实感，也能为后续的场景渲染、文具类产品的结构演示提供准确的模型基础。
