复古木质轮式仿古火炮摆件结构设计

　　这款仿古轮式火炮摆件的结构设计，核心围绕工艺展示与静态陈列的实际需求展开，区别于功能性军械结构，整体设计优先还原老式滑膛火炮的经典外形比例，同时兼顾木质构件加工的可行性与成品装配的便捷性。从实际应用场景来看，这类结构主要用于文创工艺摆件制作、复古场景陈设道具、机械结构教学演示样件，也可作为木质金属组合装配的实训案例，帮助初学者理解轮式支撑结构的受力逻辑、不同材质构件的连接方式。

　　设计过程中首先确定了炮管与炮架的受力匹配关系，金属材质的炮管作为核心承重部件，其重心落在前后轮轴的中心区间内，避免静态放置时出现前倾或后倾的失稳问题。炮管部分采用分段式结构设计，尾部的加厚段模拟老式火炮的药室结构，中部的两道环形凸起既还原了历史上火炮的加强箍结构，也能作为炮管与木质炮架的定位限位结构，装配时直接卡入炮架上部的对应弧形槽内，无需额外粘接即可实现径向定位，降低装配难度。炮口位置做了收窄处理，还原滑膛炮的经典外形，同时做了圆滑过渡避免尖锐边角，符合工艺摆件的安全要求。

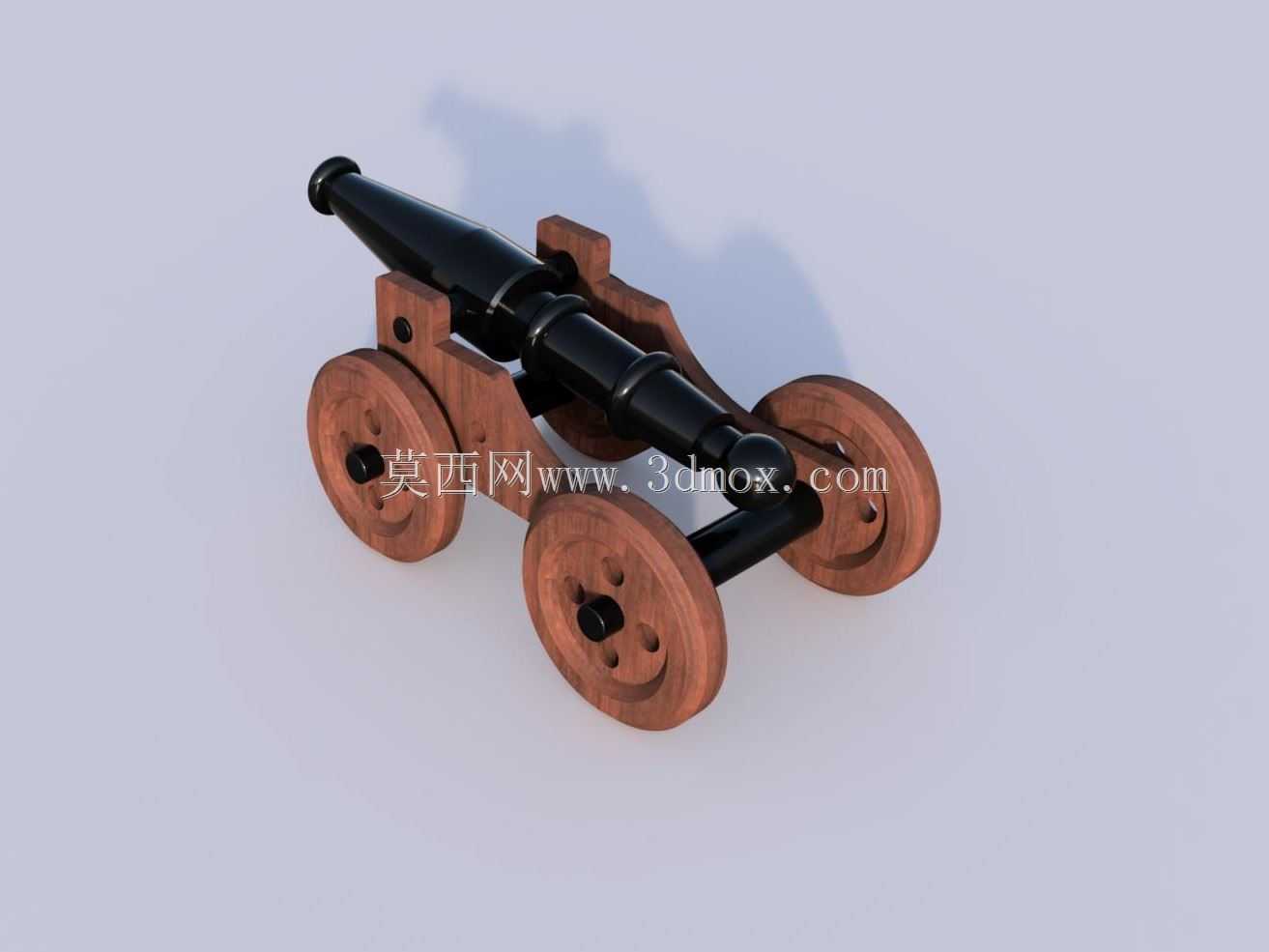

　　木质炮架部分采用左右对称的分体式侧板结构，侧板外形根据炮管的俯仰角度做了适配的弧形切边，既保证炮管放置后的贴合度，也还原了老式炮架的轮廓特征。侧板之间通过横向的金属轴套实现连接，前后轮轴位置的横向连接件同时承担轮组定位与侧板支撑的作用，保证整个炮架的结构刚性，避免木质构件长期放置出现变形张开的问题。轮组部分采用四个等直径的木质车轮，每个车轮都做了中心孔与轮轴的间隙配合设计，车轮可以绕轮轴自由转动，既还原了火炮的轮式移动特征，也提升了摆件的互动性。车轮表面做了环形凹槽模拟老式木轮的箍边结构，细节上贴合复古设计的定位。

　　从安装边界与尺寸控制来看，整体结构的宽度由两侧车轮的外端面决定，长度方向从炮口最前端到炮架尾部的支撑端，高度方向从车轮最低点到炮管顶部的最高点，所有外凸构件都做了圆角处理，避免磕碰损伤。炮管与炮架的连接没有采用复杂的紧固件，而是依靠结构卡位与侧板的夹持力实现固定，既保证外观的整体性，也方便后期拆解更换构件。轮轴与侧板的连接采用过盈配合设计，装配时直接压入侧板的对应安装孔内，无需额外的锁紧件，简化装配流程的同时保证连接可靠性。

　　在结构细节处理上，炮架尾部的支撑块做了与放置平面的平行接触面，静态放置时配合四个车轮形成五点支撑，大幅提升放置稳定性，即使受到轻微的外力触碰也不会出现侧翻问题。所有木质构件的棱边都做了倒角处理，既避免加工过程中出现崩边问题，也提升成品的触感与外观质感。金属炮管的表面做了哑光黑色处理，与深棕色的木质构件形成视觉上的材质区分，突出结构层次。整个设计没有多余的装饰构件，所有结构特征都兼顾外形还原与实际装配需求，每个部件的尺寸公差都控制在普通机加工与木工加工可实现的范围内，不需要特殊工艺即可完成成品制作，适合小批量工艺摆件的生产制作，也适合三维建模学习者作为装配练习案例，理解对称结构设计、不同材质配合、重心配平等基础机械设计逻辑。
