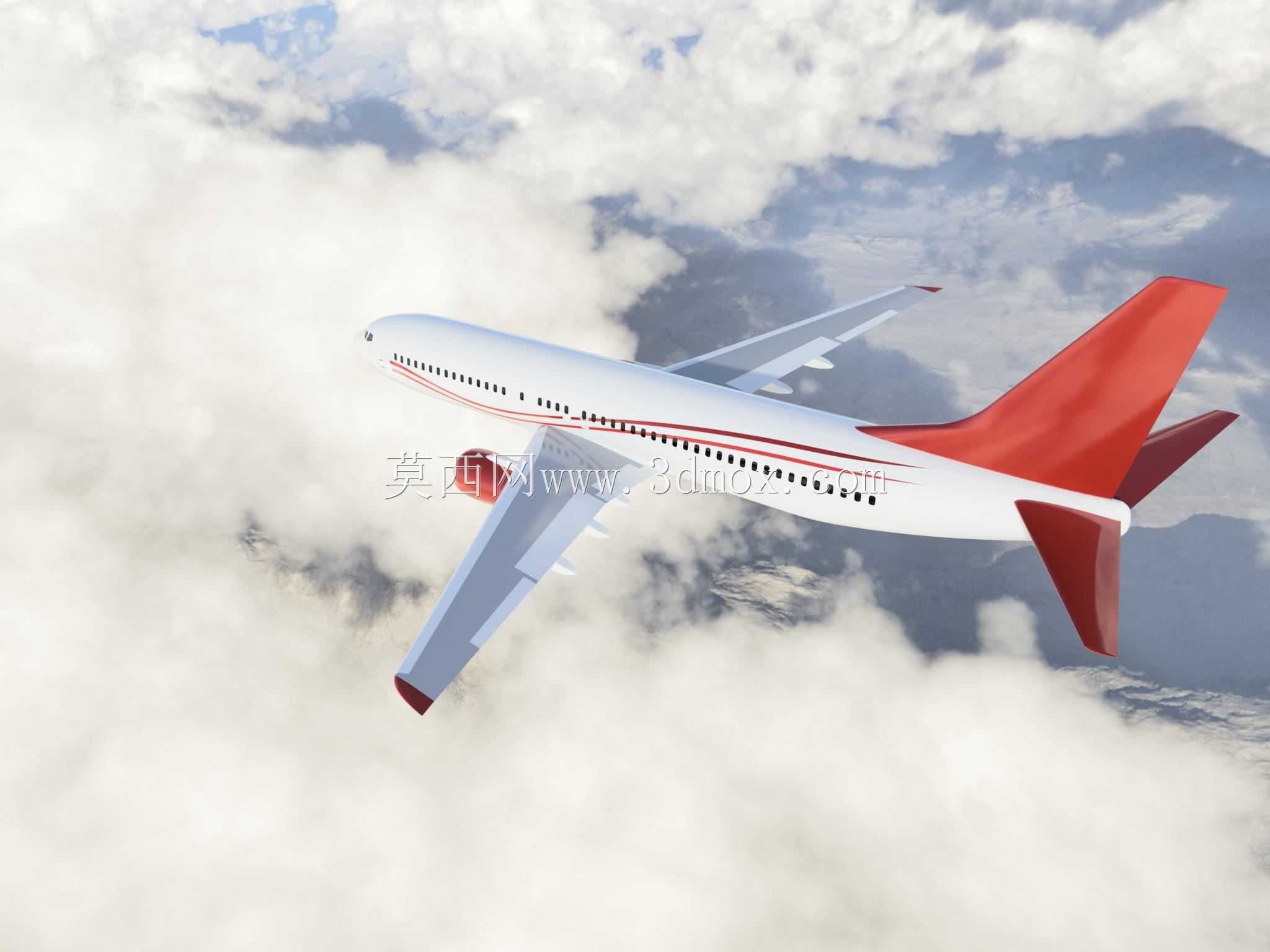

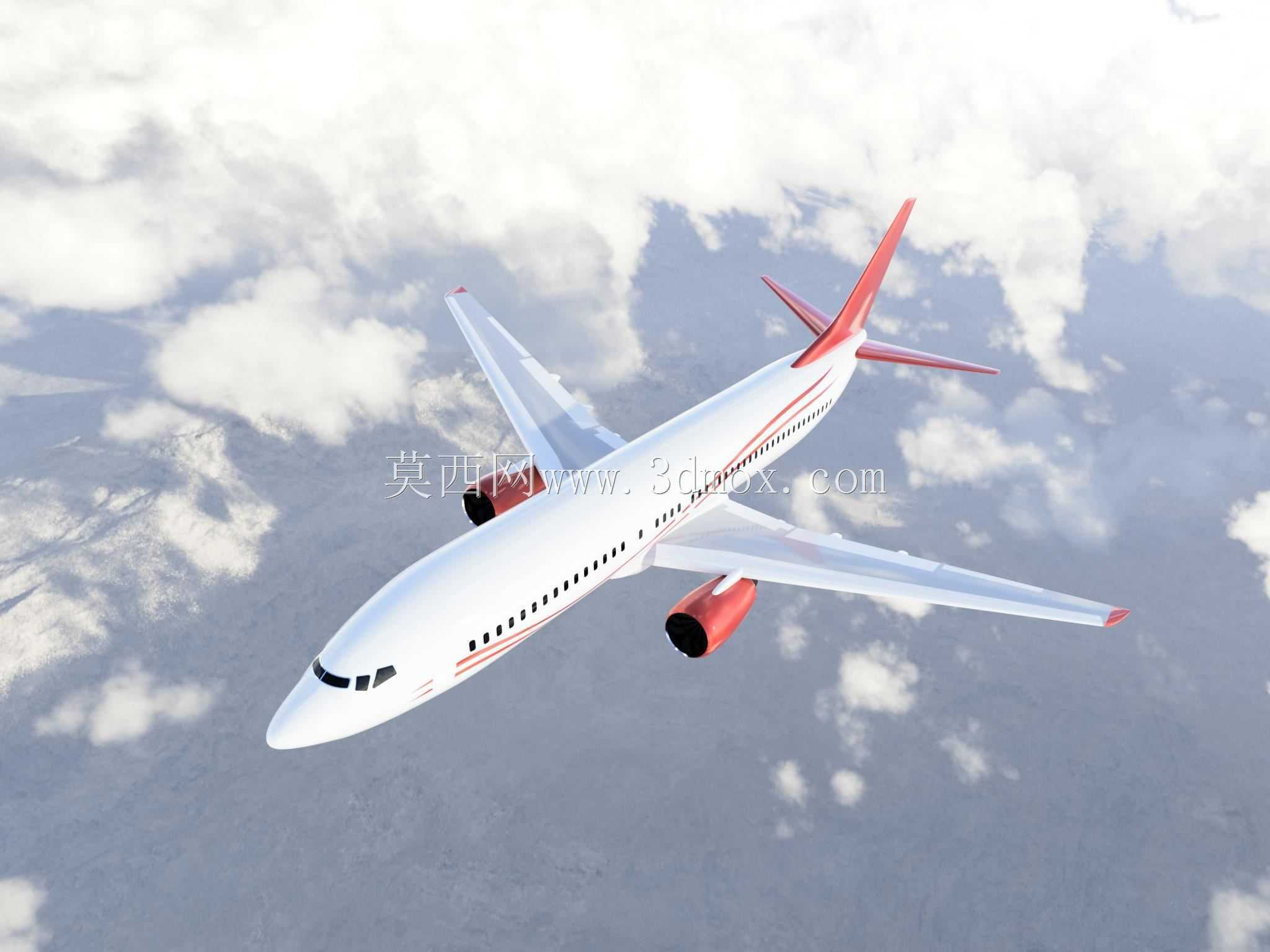

波音737-800民航客机外观结构三维建模

　　在民用航空运输领域，窄体干线客机是中短程航线的核心运力载体，本次建模的机型作为全球民航市场保有量极高的单通道客机，广泛应用于国内省会城市间干线、区域枢纽至中小城市的支线客运场景，承担着商务出行、旅游通勤、短途货运腹舱运输等核心功能，是国内多数航司机队的主力构成机型。从实际使用场景来看，该类机型的起降适配性极强，可满足4E级及以下多数民用机场的跑道起降要求，在高原机场、高温高湿机场等特殊运行环境下也有成熟的运营适配方案，日常运营中可覆盖1000至5000公里左右的航线里程，单舱布局下载客量可达189座，双舱布局下也能容纳160名左右的乘客，匹配国内多数航线的客流密度需求。

　　建模过程中首先围绕机型的气动外形逻辑展开，机身采用常规的半硬壳式流线型截面设计，机身截面为近似圆形的增压舱结构，从机头雷达罩位置开始平滑过渡至机尾APU舱段，机身直径匹配单通道客舱的布局要求，左右两侧各布置3个舱门，分别对应前服务舱、客舱中部、后服务舱位置，应急出口布置在机翼上方的机身段，满足民航适航的应急撤离要求。机翼部分采用下单翼布局，机翼后缘设置有襟翼、副翼操纵面，前缘配置缝翼结构，发动机通过吊舱挂载于机翼下方的挂架位置，这种布局一方面可以降低发动机离地高度，方便地面维护人员开展检修作业，另一方面机翼结构可对发动机噪音形成一定遮挡，降低客舱内的噪音水平。尾翼部分采用常规的垂尾加平尾布局，垂尾后缘设置方向舵，平尾后缘设置升降舵，匹配机型的纵向、航向操纵需求，垂尾顶端集成有通信导航天线的安装结构，还原实机的外部设备布局。

　　从设计思路上，建模优先保证外形的气动准确性，所有曲面的曲率变化均参考实机的公开气动参数调整，机头部位的驾驶舱风挡框架、雷达罩防雷条、皮托管安装座等细节均做了还原，机身外部的天线、静压口、放水口、着陆灯、航行灯等外部附件的位置均按照实机的维护手册布局定位，避免出现外形偏差。发动机短舱部分还原了进气道、风扇罩、反推装置、尾喷口的分段结构，短舱与挂架的连接界面、挂架与机翼的连接结构均做了结构化呈现，可直观展示动力系统的安装边界。起落架部分采用前三点式布局，前起落架布置于机头下方的设备舱段，主起落架安装于机翼根部的机身承力结构位置，起落架的减震支柱、轮毂、轮胎、刹车组件、收放作动筒的结构均做了等比例还原，可清晰展示起落架收放状态下的空间占用边界，为后续开展起落架舱结构设计、地面设备适配性验证提供外形参考。

　　针对客舱相关的外部匹配设计，建模时同步考虑了地面保障设备的适配边界，比如机身下方的货舱门位置、高度，可匹配常规的行李传送带车、集装箱装载机的作业范围，机身前部的勤务舱门位置可对接地面电源车、气源车、空调车的接口位置，机翼下方的加油口位置可匹配加油车的加油管作业半径，这些细节的还原让模型不仅具备外观展示作用，也能为机场地面保障设备的设计、机坪作业流程仿真提供基础的三维数据支撑。在曲面建模阶段，全程采用G2连续的曲面过渡标准，保证机身、机翼、尾翼、发动机短舱之间的拼接面顺滑无折角，避免曲面断层导致的气动模拟偏差，所有外部突出物比如天线、传感器的外形均做了简化处理，在保证位置精度的前提下控制模型的曲面数量，兼顾模型的展示效果与运行流畅度。

　　从安装边界的维度来看，模型严格遵循实机的外部尺寸参数，机身长度、翼展、垂尾高度、主起落架轮距、前后起落架轴距等关键尺寸均与实机参数保持一致，可用于机场停机位划线、廊桥对接适配、机库停放空间验证等场景的仿真工作，比如在开展新建机场的停机位设计时，可直接导入该模型验证机位与廊桥的匹配度，核对飞机停放时与相邻机位、服务车道的安全净距，避免出现设计尺寸偏差。机翼的前后缘襟翼缝翼的位置、偏转角度范围也在模型中做了结构预留，可支持后续开展不同襟翼构型下的地面净距验证，比如襟翼全开状态下与地面保障车辆的安全距离校验，为机场运行规则制定提供直观的三维参考。
