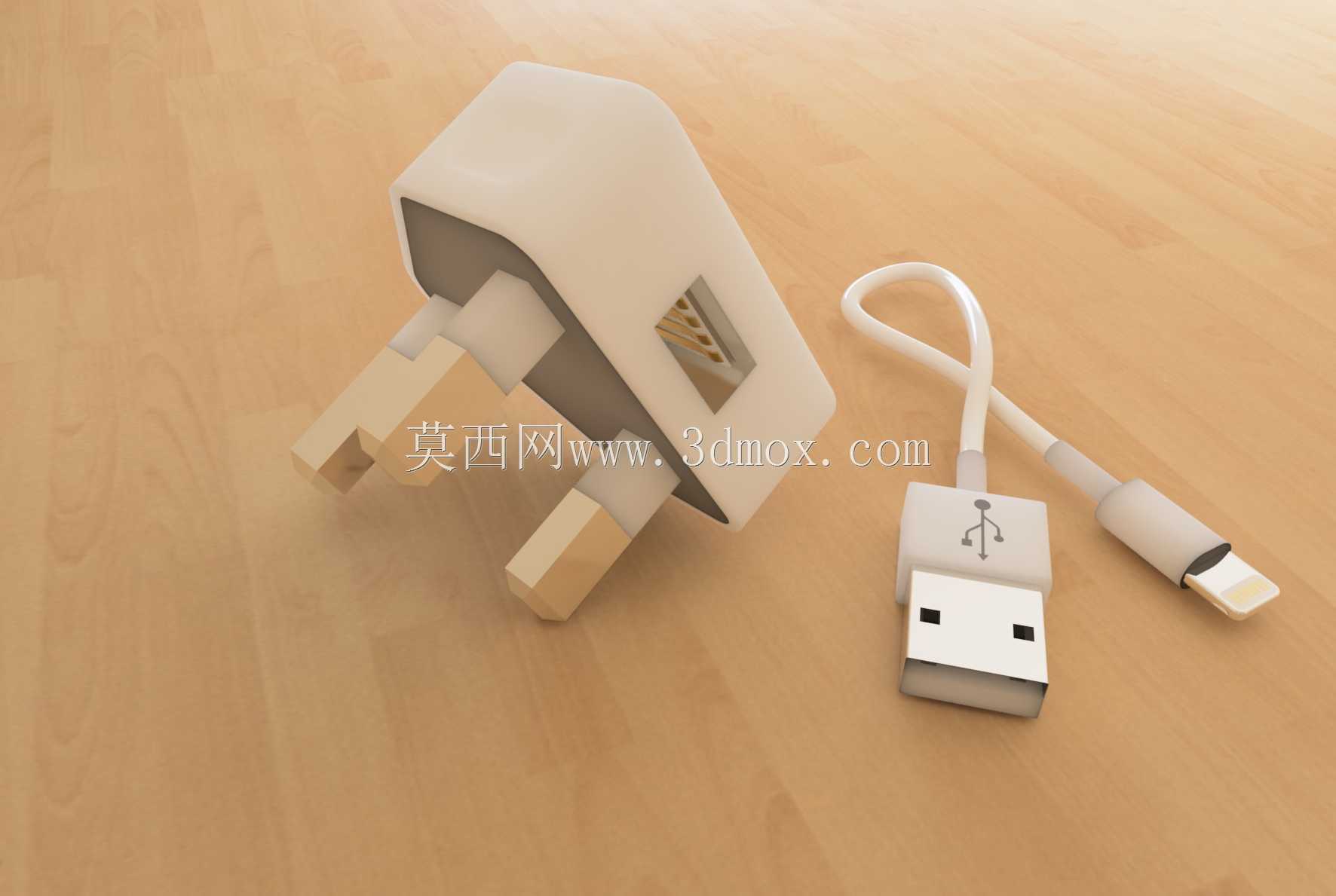

英规三脚插头配Lightning线手机充电套装

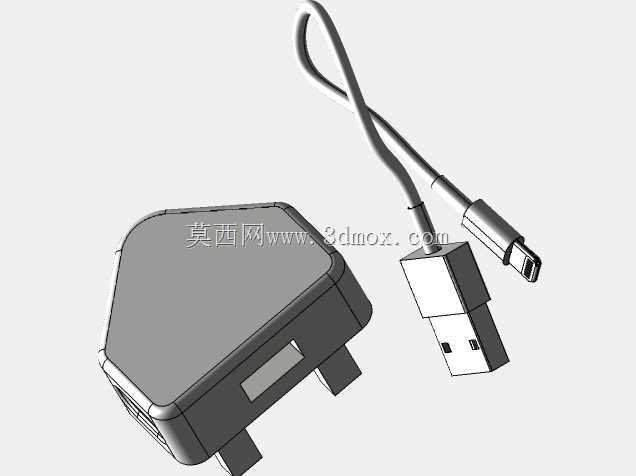

　　这套充电配件的三维结构设计，首先围绕英规市电使用场景做了插脚布局的刚性约束，三个铜质插脚呈等腰三角排布，接地插脚长度略长于零火插脚，符合插拔过程中接地优先接通、最后断开的安全规范，插脚根部与壳体衔接处做了环形凸台限位，避免插脚受侧向插拔力出现根部松脱，插脚嵌入壳体内部的部分做了倒刺结构，与注塑壳体形成牢固的机械咬合，不需要额外打胶就能承受日常插拔的扭矩载荷。充电器壳体采用上下壳扣合加超声焊接的结构，壳体边缘做了0.3mm的止口配合，既可以保证超声焊接的熔接深度均匀，也能避免日常使用中缝隙进灰、溅水侵入内部电路，壳体表面做了细晒纹处理，既可以减少手持插拔时的打滑，也能掩盖日常使用产生的细微划痕。壳体侧面预留的USB输出接口做了内凹0.

　　8mm的沉台设计，接口周围的壳体壁厚加厚到1.8mm，避免多次插拔数据线导致接口周围壳体开裂，接口内部的胶芯定位槽做了0.1mm的公差带约束，保证USB公头插入后不会出现旷量晃动，减少接触不良的概率。配套的Lightning数据线两端接头都做了应力释放结构，接头尾部的SR段做了渐变弧度设计，从接头处的硬胶过渡到线身的软胶，弯折半径控制在8mm以上，避免日常使用中反复弯折导致线芯断裂，线身内部除了电力传输线芯和信号传输线芯，还添加了凯夫拉抗拉丝，能承受日常拖拽的拉力不会出现线芯拉断的情况。从安装边界来看，充电器本体的宽度控制在38mm以内，插脚突出壳体表面的长度为17mm，插入墙面插座后不会遮挡相邻的插座插孔，适配市面上主流的86型、

　　118型墙面插座面板，不会出现插了充电器就没法用旁边插孔的情况。数据线的线径控制在3.2mm，兼顾柔韧性和结构强度，两端接头的外形尺寸做了收窄处理，即使手机套了厚度3mm以内的保护壳，也能顺利插到底不会被壳边顶住。内部电路的容纳空间做了合理分区，高压侧和低压侧之间预留了2mm的安全爬电距离，符合安规要求，壳体内部的筋位既可以固定PCB板，避免摔落时电路板移位，也能形成散热通道，让充电过程中产生的热量可以通过壳体均匀散出，不会出现局部过热的情况。插脚的铜材选用高弹性铜合金，表面做镀镍处理，既可以保证导电性能，也能避免长期使用出现氧化导致接触电阻变大发热，USB接口的弹片做了镀金处理，保证多次插拔后依然有良好的接触性能。

　　这套结构设计充分考虑了日常使用中的各种受力场景，从插拔力、抗摔、抗弯折、散热、安规等多个维度做了平衡，没有为了追求超薄外观牺牲结构强度和安全性能，所有的尺寸边界都适配日常使用的真实场景，不会出现和常见插座、保护壳干涉的问题。
