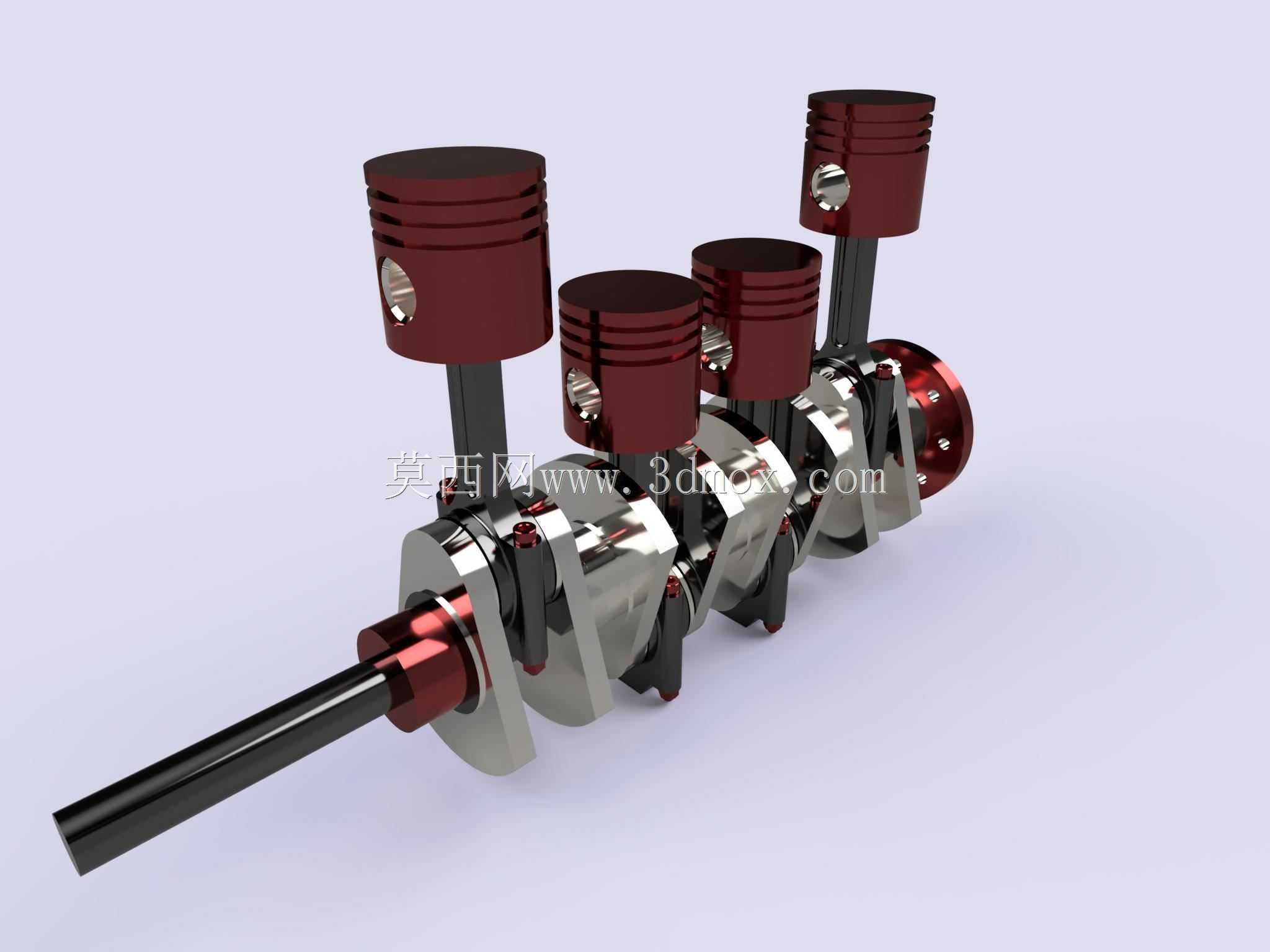

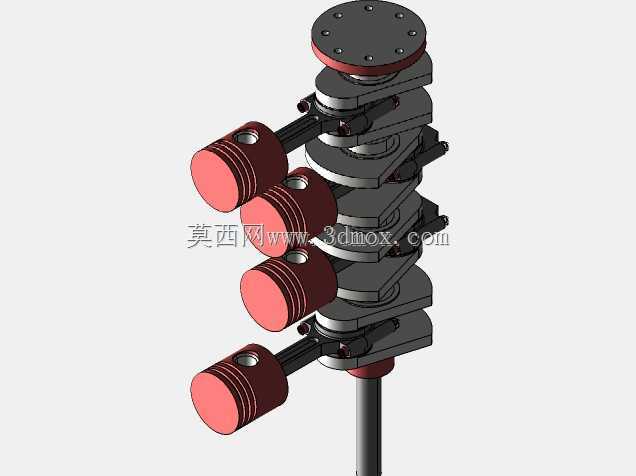

这套直列四缸布局的动力核心组件,是小排量乘用车、通用小型动力设备里最常见的往复式动力转换结构,日常接触的家用燃油轿车、小型农用动力机组、固定式应急发电动力单元里,都能找到同结构组件的应用。做这套结构的三维建模时,最先要敲定的是缸心距参数,这直接决定了整个动力单元的横向安装边界,常规1.5L-2.0L排量区间的同布局结构,缸心距多控制在82mm-92mm之间,相邻气缸的活塞运动不存在干涉空间,曲轴的主轴颈、连杆轴颈的重叠度也能满足强度要求,不会出现轴颈应力集中导致的疲劳断裂问题。
从功能实现逻辑来看,这套组件承担的是把燃料燃烧产生的气体爆发压力,通过活塞的往复直线运动转换为曲轴的旋转扭矩输出,整个运动链的配合精度直接决定了动力单元的运转平顺性与机械效率。活塞部分采用了带三道环槽的结构设计,顶部两道气环负责密封燃烧室的高压气体,避免压缩、做功行程的燃气下窜到曲轴箱,底部油环负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计,工作状态下活塞销可在连杆小头衬套、活塞销座孔内自由转动,配合表面的润滑脂存储槽,能大幅降低接触面的磨损速率,延长组件大修间隔。
曲轴部分采用整体式锻造结构,四个连杆轴颈按照180度相位角对称布置,相邻两个气缸的活塞运动方向始终相反,一阶往复惯性力可以实现完全自平衡,不需要额外加装平衡轴就能满足日常运转的平顺性要求,这也是直列四缸结构能大范围普及的核心原因之一。曲轴前端的输出轴端预留了带轮、正时齿轮的安装键槽,后端设计有飞轮连接法兰,安装时需要保证曲轴轴向窜动量控制在0.1mm-0.3mm之间,窜动量过大会导致正时匹配错位、离合器分离不彻底,窜动量过小则会在热机状态下出现轴瓦抱死的故障。
建模过程中需要重点校核运动干涉问题,活塞运行到上止点时,活塞顶部与气缸盖燃烧室的间隙要控制在0.8mm-1.2mm,间隙过小会在热膨胀状态下出现活塞撞气门、撞缸盖的故障,间隙过大则会导致压缩比不足,动力输出效率下降。连杆的大端采用剖分式设计,通过连杆螺栓与连杆轴颈装配,剖分面采用斜切口结构,能在有限的气缸直径空间内,增大连杆轴颈的直径尺寸,提升曲轴的整体刚度,装配时连杆螺栓需要按照规定扭矩分三次对称拧紧,避免连杆盖受力不均出现变形断裂。
实际应用场景中,这套核心组件的外围匹配需要同步考虑润滑、冷却系统的接口布置,曲轴的主轴颈、连杆轴颈都设计有贯通的油道孔,压力润滑油通过缸体主油道进入曲轴内部,持续为各个转动摩擦面提供润滑与散热,活塞内部则设计有冷却油腔,通过缸体上的喷油嘴喷射机油带走活塞顶部的热量,避免活塞长期在高温环境下出现热变形、拉缸故障。整个组件的安装边界需要匹配缸体的曲轴箱空间,曲轴的回转半径决定了动力单元的竖向高度,连杆长度与活塞压缩高度的总和,加上曲轴回转半径的两倍,就是整个动力单元的核心高度尺寸,在做整车动力舱布置、通用机组机架设计时,这个尺寸是必须预留的核心安装空间,不能出现外围部件与运动组件的干涉问题。
从结构设计的合理性角度看,这套组件的配重设计也经过了反复优化,每个曲柄臂上都设计有对应的平衡重块,用来平衡曲轴旋转时产生的离心力,以及活塞连杆组往复运动产生的二阶惯性力,虽然直列四缸的二阶惯性力无法完全自平衡,但通过平衡重的合理配重,能把二阶振动控制在可接受范围内,配合外围的机脚减震结构,完全能满足民用动力设备的NVH要求。做三维装配时,需要严格按照装配顺序模拟:先将曲轴主轴瓦装入缸体主轴承座,放置曲轴后安装主轴承盖并按扭矩拧紧,之后依次装配活塞连杆组,用专用工具收紧活塞环后将活塞推入气缸,连杆大端扣合到连杆轴颈上拧紧连杆螺栓,最后安装后端飞轮、前端正时与附件驱动轮系,整个装配过程的模拟能提前发现工艺性问题,比如工具操作空间是否足够、密封件是否存在安装挤压变形的风险,这些都是三维建模阶段就要提前验证的内容,避免后续开模、试制阶段出现不必要的设计变更。
