X形快拧卡箍紧固螺栓结构设计

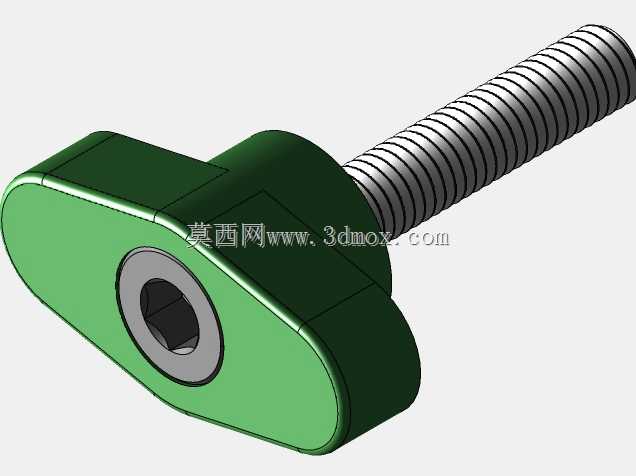

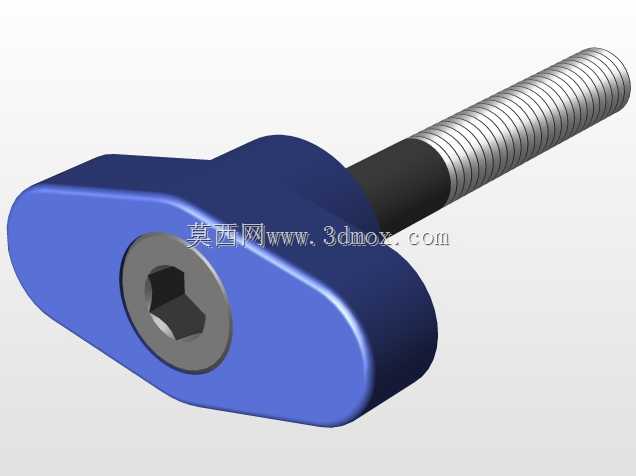

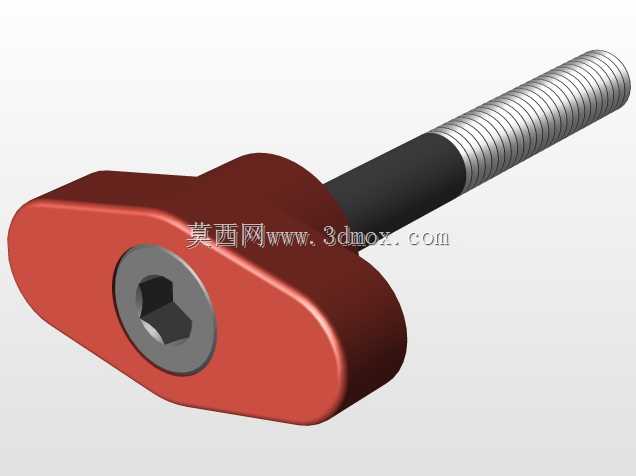

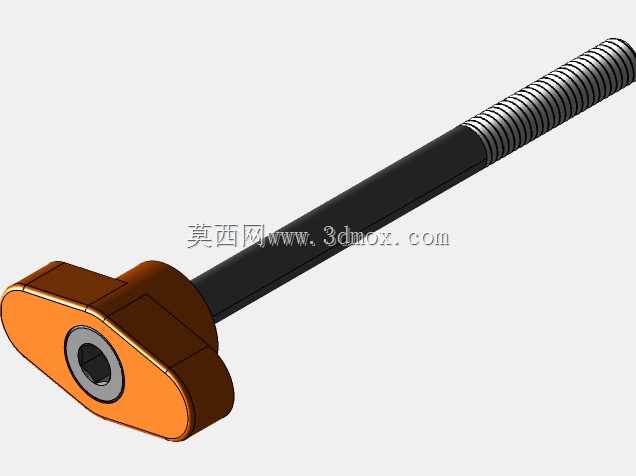

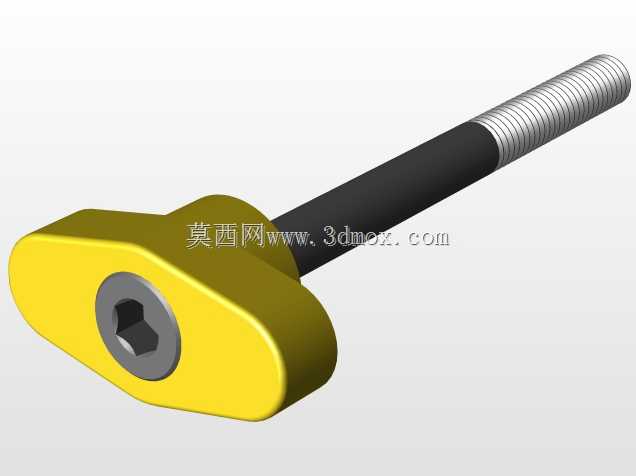

这款X形卡箍螺栓是专为雕刻机工装锁紧场景开发的快拧紧固件，日常在桌面级数控雕刻机的台面固定、工件夹持模块上应用极广，尤其适配x-carve这类开源DIY雕刻设备的快装需求，相比传统外六角螺栓，无需额外搭配扳手就能徒手完成锁紧与松脱操作，能大幅缩短工件装夹的辅助工时。从结构设计逻辑来看，头部采用X形翼状加宽结构，并非随意做异形造型，而是充分考虑徒手施力的力矩需求，翼展方向的轮廓做了圆弧过渡处理，没有尖锐棱角，手动拧动时不会硌伤手掌，同时头部厚度控制在合理范围，不会在锁紧后突出过高造成加工干涉，头部中心内嵌的内六角孔是冗余设计，当需要更大锁紧力矩时，可插入内六角扳手施加更大扭矩，避免徒手拧紧力不足导致装夹松动。螺杆部分采用标准公制三角螺纹，牙型角60度，具备良好的自锁性能，螺杆与头部的结合处做了退刀槽处理，保证螺纹能完全拧入配套的卡箍螺母内，不会出现头部抵死但螺纹未锁紧的虚装问题。目前该结构覆盖30mm、40mm、45mm、60mm等多种螺杆长度规格，选型时可根据待夹持工件的厚度、卡箍座的安装深度灵活匹配，安装时仅需将螺杆穿过卡箍的对应光孔，对准下方的T型螺母或预埋螺纹孔，先徒手拧动X形头部完成预紧，确认工件位置无偏移后，若加工时切削力较大，再用内六角扳手追加半圈到一圈的锁紧力矩即可，不需要过度拧紧导致螺纹滑牙或压伤工件表面。在实际加工场景中，这类快拧螺栓除了雕刻机台面装夹使用，也可适配各类需要频繁拆装的工装夹具、小型设备的门板快拆、治具的快速定位等场景，X形头部的对称结构让操作人员从任意方向都能方便施力拧动，相比一字翼形的旋钮螺栓，不会出现翼片转到垂直方向后难以施力的问题。设计时头部的材质选用与螺杆一致的碳钢做表面发黑或镀彩锌处理，也可根据使用场景更换为不锈钢材质适配潮湿或有腐蚀的加工环境，头部与螺杆采用一体冷镦成型工艺，结合处的抗扭强度能满足常规装夹的力矩需求，不会出现拧动时头部与螺杆断裂分离的失效问题。安装边界上需要注意，配套的卡箍过孔直径要比螺杆大0.2-0.5mm，保证螺杆能顺畅穿过不卡滞，X形头部的最大外接圆直径要大于卡箍过孔直径至少3mm，保证锁紧时头部能完全压在卡箍表面不会滑入孔内，不同长度规格的螺栓对应的最大夹持厚度有明确区分，选型时要预留至少3-5个螺纹牙的啮合长度，保证螺纹连接的强度足够承受加工过程中的振动载荷，避免切削过程中螺栓松脱导致工件移位报废。
