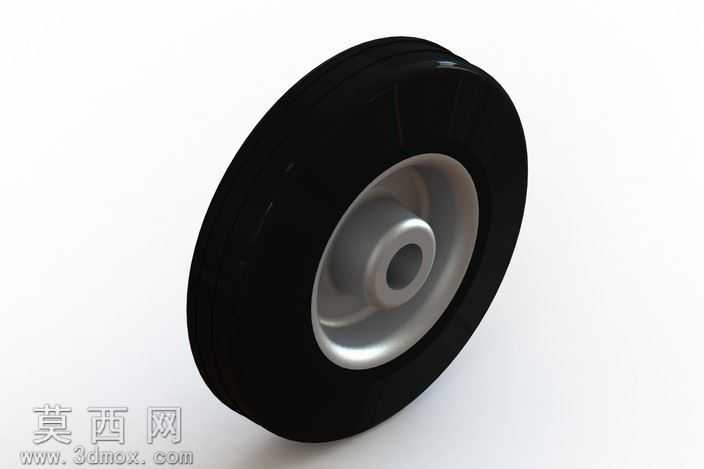

5英寸橡胶工业脚轮三维设计作品

本作品为5英寸规格橡胶脚轮的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体尺寸的框架搭建，再拆分轮毂与橡胶胎体两大核心部件逐一细化。首先针对轮毂部分，采用回转体建模逻辑，先绘制轮毂的轴向截面草图，通过旋转凸台命令生成轮毂基体，再对中心安装孔做同轴度约束，依次细化轮毂的辐板过渡圆角、轮缘卡接槽结构，保证轮毂与橡胶胎体的卡接结构具备合理的过盈配合量，避免实际使用中出现胎体脱圈的问题。轮毂材质设定为压铸铝合金，渲染时赋予金属哑光银材质，调整金属粗糙度与反射参数，还原压铸铝件表面细腻的磨砂质感，同时对轮毂的安装孔内壁做高光处理，体现机加工面的光洁度特征。针对外层橡胶胎体部分，同样采用回转建模生成胎体基础轮廓，再细化胎面的防滑纹理结构，胎体材质设定为高弹性耐磨橡胶，渲染时调整材质的漫反射颜色为纯黑色，添加轻微的橡胶表面细微颗粒质感，降低材质反射率，还原工业橡胶件的哑光视觉效果，同时对胎体与轮毂卡接的接触位置做贴合面的干涉检查，保证两个部件装配后无错位、无穿模问题。整体装配完成后，添加地面承托的展示场景，调整三点布光方案，主光源从侧上方45度投射，勾勒脚轮的整体轮廓，辅光源补亮轮毂的凹陷区域避免暗部死黑，添加底部软阴影增强模型的立体感，最终渲染效果清晰展现脚轮的结构比例与材质特征。设计过程中充分考虑脚轮的实际使用场景，对轮缘的圆角、胎体的厚度比例都做了符合工业标准的参数设定，既保证模型的外观还原度，也让结构尺寸具备实际生产参考价值，可用于脚轮产品的方案展示、结构验证以及相关设备的配套选型参考。
