平板式定向重型工业脚轮三维设计

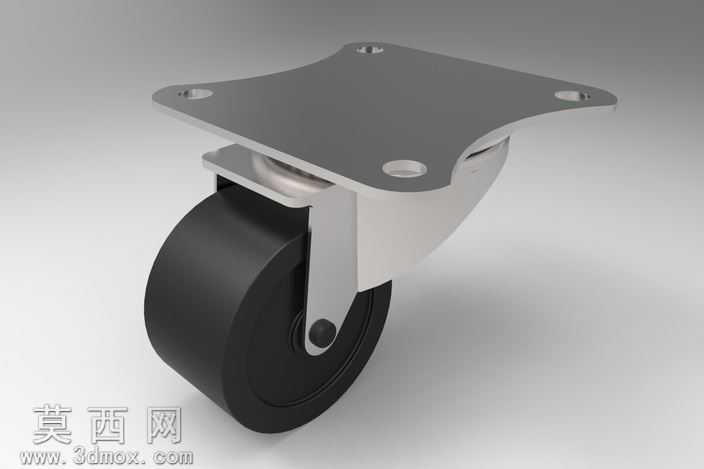

本作品为平板式定向工业脚轮的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以顶部安装平板作为基准特征，精准绘制四角安装沉孔的定位尺寸与轮廓，确保平板的菱形安装面与设备安装位的适配性，安装孔采用沉头结构设计，可保证安装后螺栓头部不突出平板表面，避免与搭载设备产生干涉。平板下方衔接回转支撑结构的固定基座，建模时对基座与平板的贴合面做共面约束，保证连接结构的稳定性，基座内部预留回转轴承的安装腔体，腔体尺寸匹配标准推力轴承的安装公差，可实现脚轮水平方向的顺畅回转。轮架部分采用双侧支撑的金属支架结构，建模时对支架的弯折弧度做等厚度处理，支架与基座的连接位置做加强筋结构设计，提升整体承重能力，支架下端的轮轴安装孔采用同轴度约束，保证轮轴安装后无偏斜。滚轮部分采用实心圆柱结构，滚轮与轮轴之间预留轴承安装位，滚轮外轮廓做圆角过渡处理，避免滚动过程中出现边缘磕碰损伤，滚轮与支架之间预留合理的转动间隙，保证滚轮转动时无卡滞。材质渲染阶段，顶部安装平板与金属轮架采用磨砂不锈钢材质，调整材质的反射粗糙度参数模拟金属哑光质感，基座部分采用工程塑料材质，设置合适的漫反射与高光参数体现塑料的温润质感，滚轮部分采用黑色耐磨尼龙材质，添加细微的颗粒纹理模拟尼龙材质的表面特性，场景布光采用三点布光法，主光源从侧上方投射打出结构阴影，辅助光源补充暗部细节，背光源勾勒脚轮的轮廓线条，最终渲染图清晰呈现各部件的结构层次与材质差异。设计过程中优先考虑脚轮的承重性能与转动顺畅度，各部件的连接位置均做圆角过渡处理避免应力集中，安装尺寸参考通用工业脚轮的标准规格设计，可直接适配多数工业设备、周转箱体的移动安装需求，整体结构无冗余设计，各零件拆分合理，可直接导出工程图用于生产加工。
