EMCO Maximat Super 11车床配套机加工支撑座

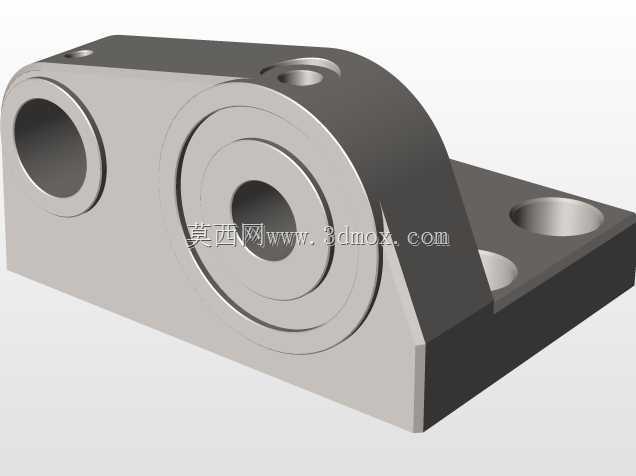

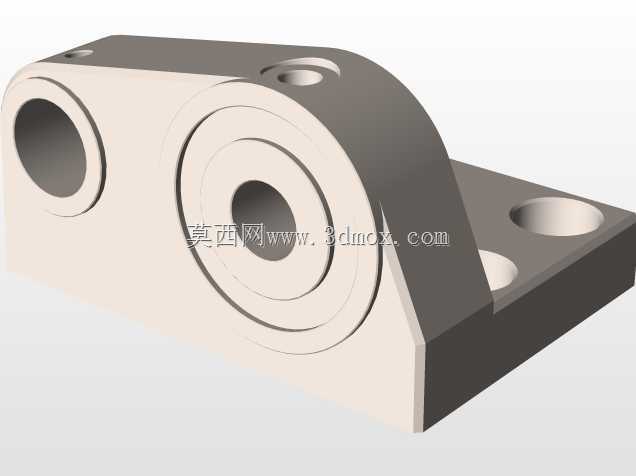

　　这款支撑构件是小型台式车床EMCO Maximat Super 11的配套功能零件，主要承担车床主轴侧辅助支撑、功能模块安装定位的作用，在小型台式车床的日常车削作业、附件拓展场景中，这类零件的精度直接影响加工件的形位公差与设备运行稳定性。从结构设计来看，该零件采用一体式铸钢基体加工成型，主体分为两个功能区域：一侧是带同轴阶梯孔的圆筒支撑段，阶梯孔的不同内径分别适配轴承外圈定位、轴件穿装的需求，孔壁的同轴度公差控制在0.01mm以内，保证穿装的轴件运转时无径向窜动；另一侧是带多组安装孔的平板底座，底座上的沉孔用于穿装内六角螺栓，将整个构件固定在车床床身的对应安装位，底座与支撑段之间设置了三角形加强筋结构，筋板的厚度根据受力仿真结果设置为8mm，既可以抵消车削作业时支撑段承受的径向切削力，避免支撑段长期受力出现形变偏移，又不会过度增加零件整体重量，适配小型台式车床轻量化的设计定位。

　　在实际应用场景中，这类零件多用于小型台式车床的主轴辅助支撑、跟刀架安装基座、进给机构定位座等位置，当车床进行长轴类零件车削、小直径精密件车削作业时，该支撑座可以为伸出主轴的轴段提供额外的径向支撑，减少轴件在切削力作用下的挠度变形，提升加工件的圆柱度与表面光洁度；同时底座上预留的额外安装孔，也可以用来加装冷却管路支架、行程挡块等车床附属配件，拓展设备的加工适配范围。设计过程中，工程师首先根据车床床身的安装槽位尺寸确定了底座的长宽边界，底座长度设置为120mm、宽度为65mm，保证安装时可以完全覆盖床身的两个相邻T型槽位，螺栓孔的孔距与床身T型槽的标准间距完全匹配，不需要额外加工转接板即可直接安装；支撑段的中心高与车床主轴中心高保持一致，偏差控制在0.008mm以内，保证穿装的辅助支撑轴与主轴保持完全同轴，避免出现别劲、卡滞的问题。

　　从加工工艺角度来看，该零件的所有配合面均采用车削、铣削组合加工完成，支撑段的外圆与内孔在一次装夹中完成车削，保证同轴度要求，底座的安装面与支撑段的端面采用铣削加工，平面度公差控制在0.012mm以内，安装孔采用钻铰加工，保证孔位精度与螺栓的配合间隙符合装配要求。零件的边角位置均设置了R2的倒角，既可以避免安装时划伤操作人员，也可以消除加工应力集中的问题，提升零件的长期使用强度。在三维建模过程中，所有配合尺寸均按照实际加工公差进行参数化设置，建模时预留了表面处理的余量，零件表面采用发黑处理，提升防锈能力的同时不会改变配合面的尺寸精度，适配车间多油污、多切削液的使用环境。这类零件虽然不属于车床的核心主轴构件，但作为配套的功能支撑件，其加工精度与结构强度直接影响车床的加工精度稳定性，在小型台式车床的维护、改装场景中，这类零件的三维模型可以为配件加工、改装方案设计提供精准的尺寸参考，帮助维修人员、设备改装爱好者快速完成零件的复刻与适配，不需要反复对原零件进行测绘，减少测绘误差带来的装配问题。
