高温计三维柔性球座安装结构

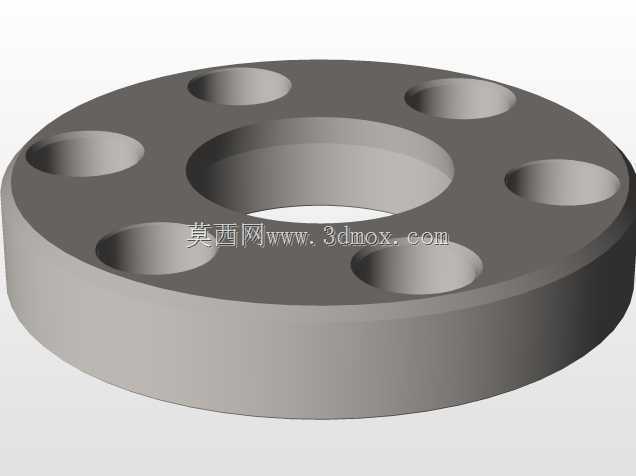

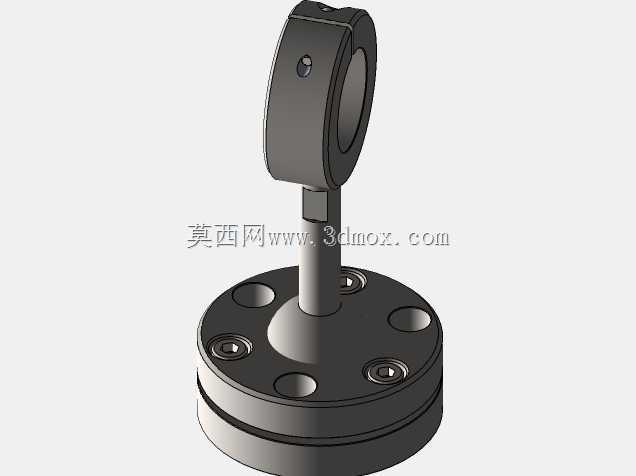

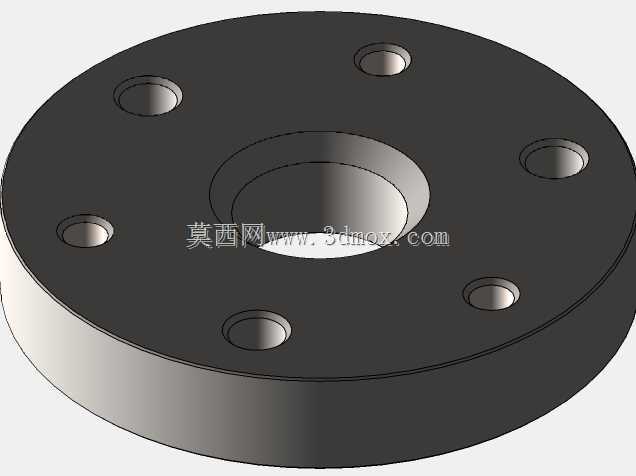

　　在工业测温场景中，接触式或非接触式高温计的安装精度直接决定温度采集数据的可靠性，尤其是在冶金、热处理、热加工生产线这类存在设备振动、安装基准存在偏差、测温点位需要多维度微调的工况下，传统刚性安装支架很难同时满足固定稳定性与角度调整灵活性的双重需求，这款球座安装结构正是针对这类测温场景的安装痛点设计的柔性固定组件。整套结构分为底部安装法兰、中间支撑立柱、上部球铰夹座三个核心功能段，底部采用双层叠合法兰结构，法兰盘上均匀分布六个安装孔位，其中四个为沉头通孔用于穿设螺栓将整套支座固定在设备基体或安装平台上，剩余两个孔位为定位销孔，用于安装时快速对齐安装基准，避免支座安装后出现周向偏转，双层法兰之间预留微小间隙，

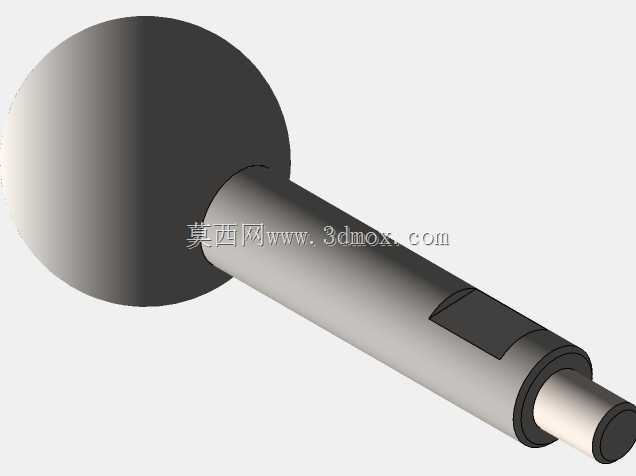

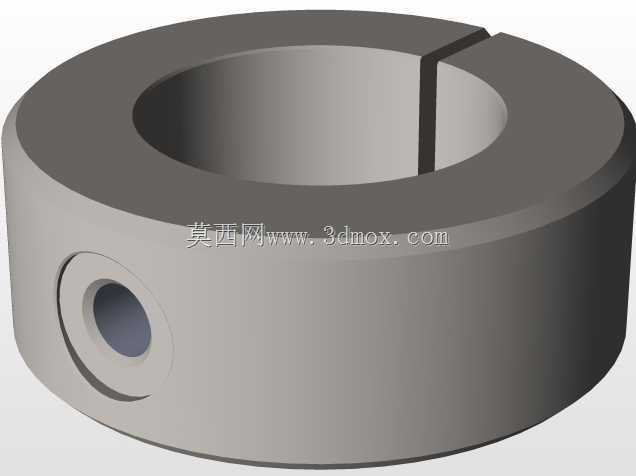

　　可在安装时通过塞尺调整配合面的平行度，抵消安装基面的平面度误差，防止支撑立柱出现倾斜。中间支撑立柱采用变径结构，下端与法兰中心采用过渡配合连接并通过焊接方式做永久固定，立柱上段做收窄处理，与上部球铰夹座的连接槽采用间隙配合，预留0.1-0.2mm的配合间隙，既可以保证夹座在调整角度时不会出现卡滞，也能避免间隙过大导致调整后出现松晃。上部的球铰夹座是整套结构的核心功能部件，采用开缝式抱夹结构，夹座内部为与球头匹配的圆弧接触面，侧面设置锁紧螺钉，当高温计装入夹座内孔调整到目标测温角度后，拧紧侧面的锁紧螺钉即可通过抱夹的抱紧力将球头与夹座锁死，固定后可承受常规工业现场的设备振动，不会出现角度偏移。夹座的内孔直径适配主流高温计的探头外径，

　　安装时不需要额外加工过渡套，直接将探头穿入内孔后可沿轴向调整探头伸出长度，调整到位后通过夹座顶部的紧定螺钉固定探头位置。这套结构的角度调整范围覆盖俯仰±45度、周向360度旋转，可在不拆卸底部安装螺栓的前提下完成测温角度的全范围微调，解决了传统刚性支架安装后角度调整需要重新打孔、反复校准的问题。在设计过程中，各部件的边角都做了R2-R3的圆角处理，避免安装调整过程中尖锐边角划伤操作人员，所有配合面的表面粗糙度控制在Ra3.2以内，保证调整时的顺滑度，锁紧螺钉的头部采用内六角结构，可使用标准内六角扳手操作，不需要定制专用工具。整套结构的安装边界清晰，底部法兰的最大外径为适配常见安装平台的尺寸，

　　安装时只需要在基体上按照法兰孔位加工对应的螺纹孔或穿螺栓的通孔即可完成固定，不需要对现有设备做大规模改造，可直接替换原有刚性安装支架。在实际应用中，这类柔性球座安装结构除了用于高温计的固定，也可适配其他需要多维度角度调整的工业传感器安装，比如红外测温探头、视觉检测相机、激光对位传感器等部件的固定，在自动化生产线、热处理设备、冶金熔炼设备、窑炉测温点位都有广泛的适配空间。结构整体采用金属材质制作，表面做发黑处理，可在高温、多粉尘的工业现场长期使用，不会因为环境温度变化出现结构变形，也能抵御常规的粉尘、切削液飞溅侵蚀，锁紧机构的抱紧力经过验证，在持续振动工况下连续工作也不会出现角度漂移，保证测温点位始终对准目标检测区域，减少因为安装偏差导致的温度数据误差，降低现场运维人员反复校准传感器的工作量。
