高温计探头配套水冷防护外壳结构

　　在冶金、铸造、热处理、工业窑炉等高温生产场景中，非接触式高温计的光学探头需要长期正对高温热源采集温度数据，常规工况下环境辐射热、传导热会快速推高探头本体温度，一旦超过探头内部感光元件、电路模块的耐受温度阈值，就会出现测温漂移、元件烧毁、寿命骤减的问题，这款水冷外壳就是针对这类高温测温场景设计的专用防护构件。

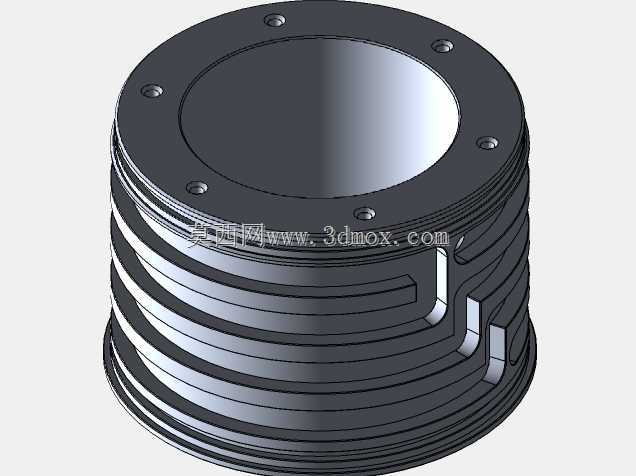

　　从实际使用逻辑来看，该外壳的核心作用是在探头与高温环境之间构建一道带强制水冷的隔热屏障，外壳采用双层夹套式结构，内层形成容纳探头的圆柱形空腔，外层与内层之间的环形腔道作为冷却水流道，底部伸出的两个快插式水冷接头分别作为进水口与回水口，接入现场冷却水循环系统后，流动的冷却水会持续带走外壳吸收的辐射热与传导热，将空腔内部的温度控制在探头允许的工作范围内，即使外侧环境温度达到数百摄氏度，空腔内也能维持常温工作环境，避免探头过热失效。

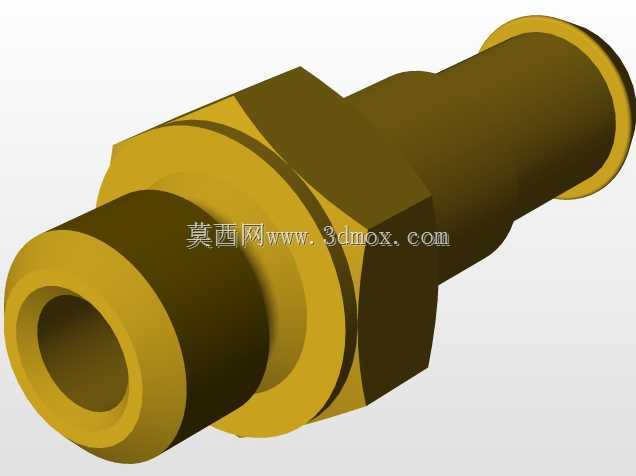

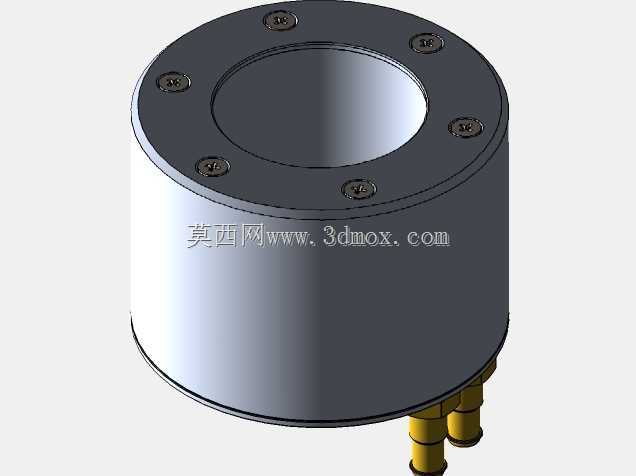

　　设计过程中首先考虑的是安装适配性，外壳整体采用短圆柱式构型，顶部法兰盘沿周向均匀布置6个内六角安装螺钉，既可以实现上盖与筒体的密封压紧，也可通过该法兰直接对接设备的安装面板，安装时只需在对应安装位开出与空腔直径匹配的探头过孔，用螺栓穿过法兰孔即可完成外壳固定，不需要额外设计复杂的安装支架，适配大部分固定式高温计的安装空间要求。筒体的外径、高度尺寸经过紧凑化设计，不会占用过多的设备外侧安装空间，底部的水冷接头采用侧下方向伸出的布局，避免与周边的走线、管路产生干涉，同时接头采用标准快插规格，可直接匹配现场常用的冷却水软管，不需要额外加工转接头。

　　结构细节上，内层空腔的直径按照常规高温计探头的外径做了适配设计，探头装入后可通过侧面的紧定螺钉（图中未完全展示）完成径向固定，避免设备运行过程中的振动导致探头移位、对焦不准；顶部法兰与筒体的接合面采用平面密封结构，配合螺钉的均匀压紧，可避免冷却腔道内的水渗入内层空腔打湿探头，同时也能防止外侧的粉尘、水汽进入空腔污染探头光学镜头。冷却流道的截面尺寸经过匹配计算，在常规工业冷却水压力（0.2-0.4MPa）下即可形成足够的水流速度，保证换热效率，不会出现流道过窄导致的水流阻力过大、或者流道过宽导致的冷却水滞留、换热不均问题。

　　实际选型使用时需要注意几个边界条件：首先是安装时要保证外壳的中心轴线与高温计的测温光路完全重合，避免遮挡探头的视场角；其次是冷却水需要采用经过过滤的工业净水，避免杂质堵塞流道或者在腔壁结垢降低换热效率；另外在长期高温工况下使用时，外壳的外表面可根据需求喷涂高温隔热涂层，进一步降低外壳的吸热量，减少冷却水的耗量。这款结构没有复杂的异形曲面，加工工艺性较好，筒体部分可采用无缝钢管焊接成型，法兰采用标准板材切割加工，整体加工成本较低，同时后期维护也比较方便，拆开顶部法兰即可清理内部流道的水垢、更换密封件，适合在各类固定安装的高温测温点位配套使用。
