绕线式微型弹性联轴器结构设计

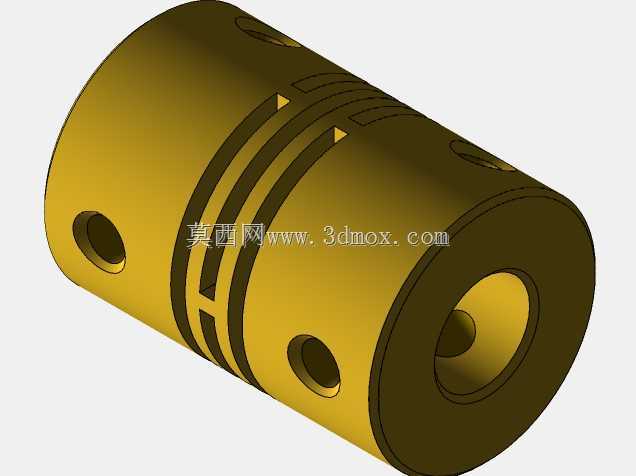

　　在小型精密传动场景中，两轴的安装同轴度往往受加工精度、装配误差、运行热变形等因素影响，无法达到理想的绝对对中状态，这类偏差如果不做补偿，会在轴系内部产生附加弯矩，轻则加剧轴承磨损、增大传动噪音，重则导致轴件疲劳断裂、驱动端负载异常升高，微型绕线联轴器就是针对这类小扭矩精密传动场景开发的轴间连接元件。这类联轴器常见于小型伺服驱动机构、微型泵传动端、精密检测设备的进给轴、小型编码器输出端这类安装空间紧凑、传递扭矩不大但对传动平稳性有要求的工位，相比刚性联轴器，它能在不额外增加轴系负载的前提下，补偿两轴间存在的径向、角向以及轴向小范围偏差，避免强制对中带来的附加应力。从结构设计逻辑来看，这款联轴器采用整体一体式套筒结构，主体为圆柱状构型，

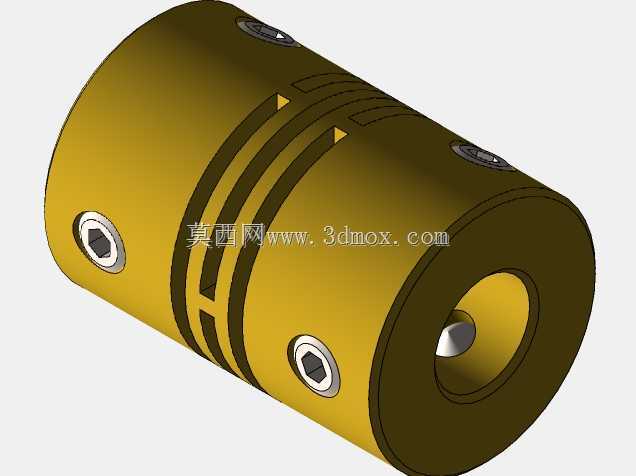

　　中间段加工有连续的螺旋切槽形成弹性变形区，没有额外的拼接零件，避免了装配间隙带来的传动回差，弹性切槽的宽度、圈数是设计核心：切槽过宽会导致整体扭转刚度过低，传动时出现明显的角度滞后，影响传动精度；切槽过窄则弹性变形量不足，补偿偏差的能力会大幅下降，同时应力集中系数升高，长期交变载荷下容易在切槽根部出现裂纹。两端的轴孔为光孔设计，配合侧面的紧定螺钉实现轴与联轴器的锁紧固定，紧定螺钉采用内六角构型，沿套筒周向90度错位布置，相比单螺钉顶紧的结构，双螺钉错位锁紧能避免轴件受力偏斜，同时提升锁紧后的摩擦力矩，防止高速运转时轴与联轴器之间出现打滑空转。在安装边界设计上，这类微型联轴器的外径通常控制在较小尺寸区间，

　　适配的轴径范围覆盖几毫米到十几毫米的常见微型传动轴，整体长度根据补偿量需求做匹配，安装时不需要额外的法兰支座，直接套入两端轴头后拧紧紧定螺钉即可完成装配，不需要复杂的对中工装，只要保证两轴的偏差在联轴器允许的补偿范围内，就能稳定运行。设计过程中需要重点校核几个关键参数：首先是弹性切槽部位的扭转刚度，要匹配所连接驱动端的输出扭矩，保证额定扭矩下的扭转角在允许范围内，避免出现传动滞后；其次是切槽根部的应力集中系数，要通过合理的圆角过渡降低应力峰值，避免频繁正反转时出现疲劳断裂；另外紧定螺钉的顶紧位置要避开轴上的键槽、退刀槽等薄弱位置，防止顶紧力造成轴件局部变形。实际应用中，这类联轴器不适合大扭矩、重载的传动场景，

　　它的优势在于小扭矩下的零背隙传动、偏差补偿能力以及紧凑的安装尺寸，在小型自动化设备的精密传动工位，它能有效吸收运行过程中的微幅振动，降低振动向驱动端的传递，提升整个传动系统的运行稳定性，相比膜片联轴器、波纹管联轴器这类同属精密传动的联轴器，整体式绕线结构的微型联轴器成本更低，装配更简便，对安装精度的容错率更高，适合批量应用在对成本敏感但仍有一定传动精度要求的设备上。建模过程中，弹性切槽的螺旋扫描特征是核心难点，需要准确控制螺旋升角、切槽深度以及两端的收尾过渡，保证切槽在整个圆周上的宽度一致，避免出现壁厚不均导致的刚度不对称，否则高速运转时会产生额外的动不平衡量，引发传动振动；两端的紧定螺钉孔要保证与轴孔的垂直度，否则螺钉顶紧时会出现偏斜，无法有效压紧轴面，影响锁紧可靠性。
