精密轴向倾斜角度测量装置结构

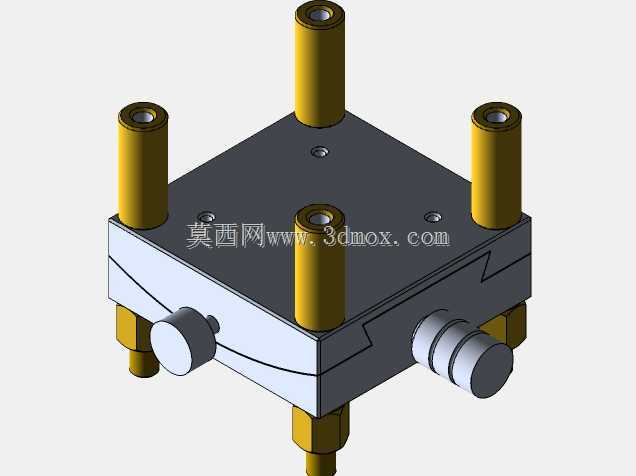

　　在精密装配、光学元件调试、微位移平台校准这类对角度偏差控制要求极高的作业场景里，这类轴向倾斜角度调整测量装置是工位上离不开的核心工装部件，它不像通用角度尺那样只能做离线抽检，而是可以直接集成在工装台架上，实现在线的角度微调与实时偏差检测，适配小行程范围内的高精度角度偏转需求。从结构设计逻辑来看，整个装置采用方形基座作为承载主体，四个角向上延伸的导向柱既承担了上部搭载平台的运动导向作用，也预留了和上层工装板连接的安装孔位，安装时可以直接通过内六角螺栓将待测工件或者调整平台固定在柱体顶端，不需要额外设计转接支架，能有效压缩整套工装的堆叠高度。基座侧面设置的两个调节旋钮分别对应不同轴向上的倾斜调整，旋钮和内部的楔块微调结构直接联动，

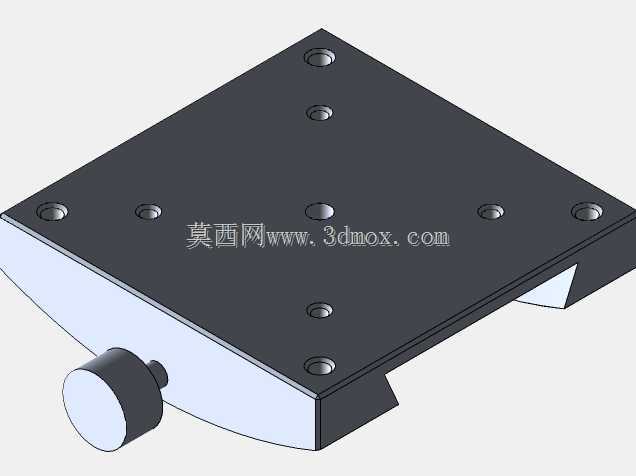

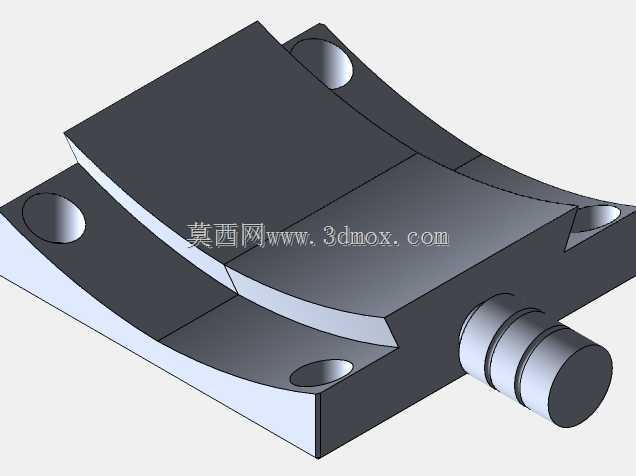

　　转动旋钮时可以推动上层承载面沿着预设的弧形导向面产生微小角度倾斜，这种结构的优势在于没有齿轮传动带来的回程间隙，调整分辨率可以做到角秒级，完全满足精密光学装调、半导体封装工位的角度对位需求。从安装边界来看，整个装置的基座长宽尺寸控制在常规精密工装的通用规格范围内，底部预留的内螺纹安装孔可以直接固定在标准光学平板或者铝型材工作台上，不需要额外加工定制安装底板，四个导向柱的中心距和市面上主流的手动位移台安装孔位完全兼容，用户在做工位改造时可以直接替换原有同规格平台，不需要重新排布台面上的其他工装位置。装置的倾斜调整行程被设计在小角度范围内，这是因为这类应用场景里大多不需要大角度翻转，小行程的结构设计可以更好地保证调整过程中的刚性，

　　避免大角度偏转带来的结构间隙影响测量精度，侧面的调节旋钮做了滚花处理，操作人员即使戴着无尘手套也能稳定转动旋钮完成微调，不会出现打滑的情况。在实际使用过程中，这类装置常被搭配千分表或者电容式位移传感器使用，通过检测平台四个角的高度差换算出实际倾斜角度，装置本身的结构刚性足够支撑传感器直接搭载在平台上，不会因为微调过程中的结构形变导致测量数据出现偏差。基座的分层结构设计把内部的传动楔块完全封闭在壳体内部，车间日常使用时的灰尘、切削液飞沫不会进入传动接触面，能长期保持调整的顺滑度，减少日常维护的频次，底部伸出的油路接头可以定期注入少量润滑脂，保证内部滑动面长期处于低摩擦状态，避免长时间静置后出现卡顿。不同于大型的角度转台，

　　这类小型轴向倾斜装置更适合集成在紧凑的自动化装配工位里，比如手机摄像头模组的装调工位、微型轴承的装配检测工位，它的整体高度低，安装后不会占用过多的垂直空间，不会和工位上方的压装、点胶机构产生运动干涉。设计时特意将两个调节旋钮布置在相邻的两个侧面，操作人员在工位正面就可以完成两个轴向的角度调整，不需要侧身或者绕到装置另一侧操作，符合人机工程学的操作要求，旋钮的转动阻尼经过匹配，既不会太松导致调整后角度因为设备振动发生偏移，也不会太紧导致微调时手感过重难以控制调整量。四个导向柱和基座的连接采用过盈压装的工艺，保证柱体和基座基面的垂直度，避免导向柱倾斜导致上层平台运动时出现卡滞，导向柱的表面做了硬化处理，长期和上层平台的导向孔摩擦也不会出现拉伤，延长整套装置的使用寿命。
