河道螺旋式水力发电输水装置结构

　　这套螺旋式水力装置主要面向小型河道、灌渠干支流水域的低水头水能利用场景，区别于传统高坝式水电设施，它不需要修建挡水围堰、大幅抬高河道水位，可直接布设在有稳定自然落差的渠段、河道浅滩区域，适配0.5米到3米的低水头差工况，在不破坏原有河道生态、不影响行洪与原有输水功能的前提下，完成水能到机械能再到电能的转换，同时可兼顾渠道内的水体推流、杂物疏导作用，避免局部渠段淤积。

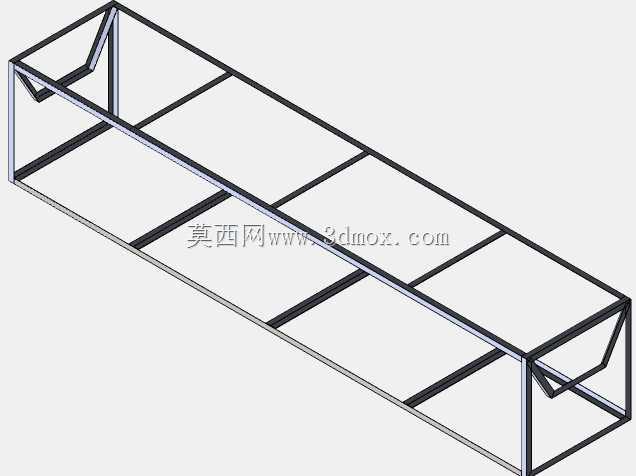

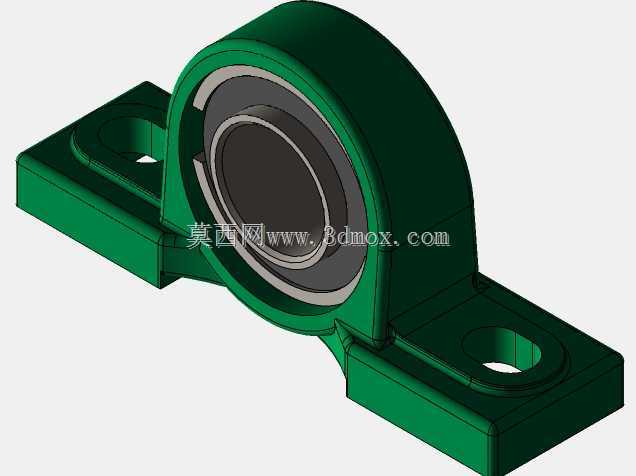

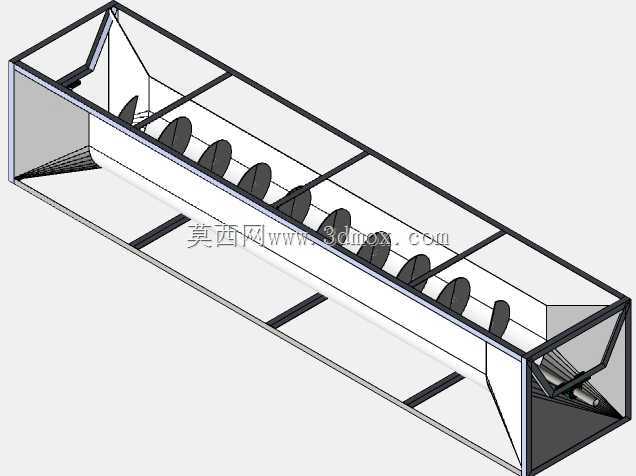

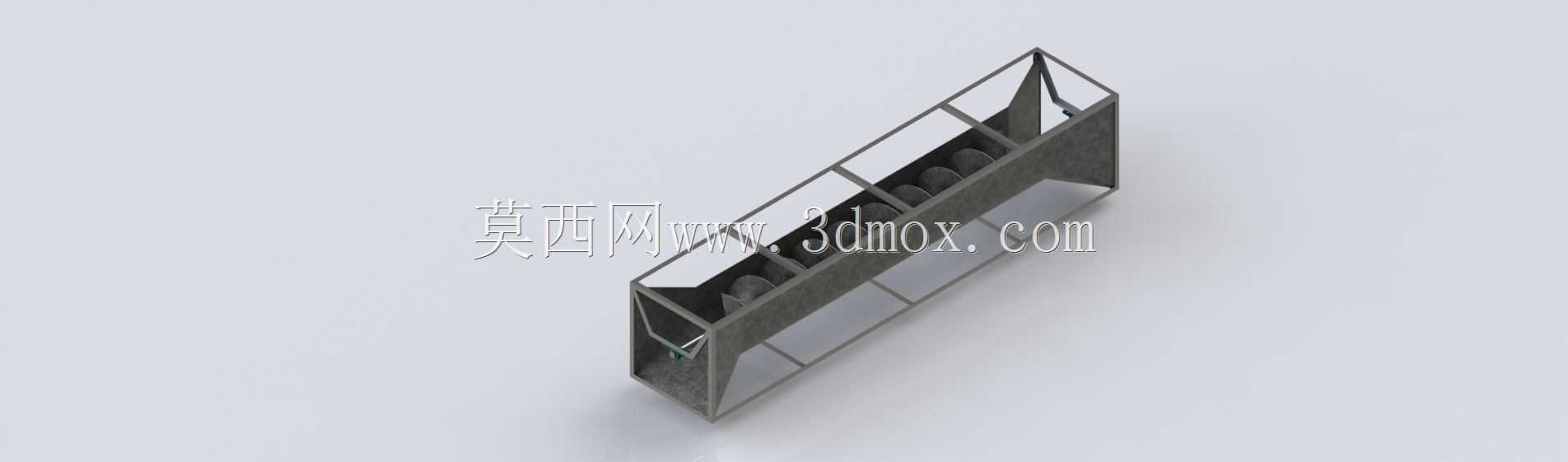

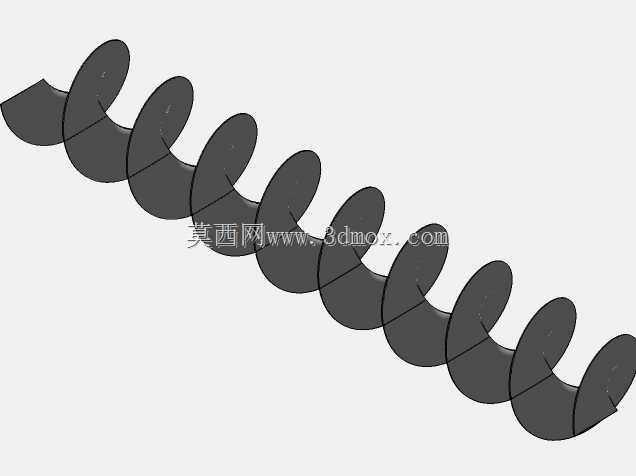

　　从结构设计逻辑来看，整套装置采用开放式框架承载结构，外围框架为标准化型材拼接的矩形长架，所有连接点位采用螺栓紧固而非满焊，一方面是为了适配不同渠段的宽度、落差做现场尺寸微调，另一方面也方便后期运维时单独更换螺旋叶片段、轴承组件，不需要整体吊装拆除设备。核心做功部件为大螺距螺旋叶片轴，叶片边缘做了圆弧钝化处理，不会缠绕河道内的水生植物、漂浮生活垃圾，轴体两端采用防水密封轴承座固定在框架两端，轴承座预留了注油通道，可在设备不停机的状态下完成润滑脂补充，降低运维难度。

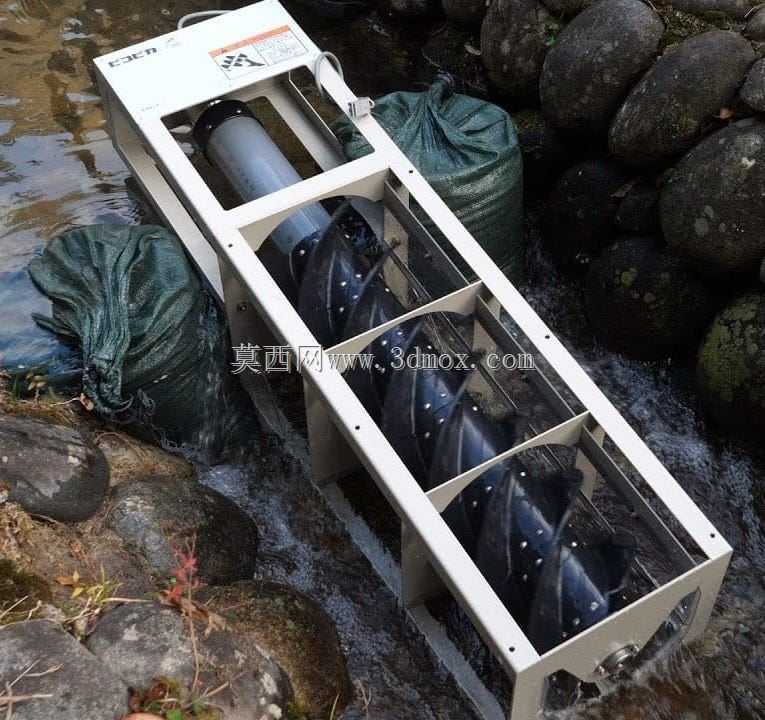

　　设备的安装边界需要结合现场渠段参数确定，框架宽度要比安装位置的渠段水面宽度窄15到20厘米，预留两侧的行洪通道，避免汛期水位上涨时杂物卡在框架与渠壁之间；框架整体长度要匹配安装段的水面坡降，保证螺旋叶片段有70%以上的面积浸没在流动水体中，既不能完全没入水下增加密封负担，也不能浸没面积不足导致做功效率下降。框架底部设置了可调节高度的支撑脚，支撑脚底部带防滑锚板，可直接固定在河道的卵石、混凝土渠底上，不需要做大面积的基础浇筑，安装时可通过调整支撑脚高度，让螺旋轴的倾斜角度与渠段坡降保持一致，保证水流能够均匀冲击每一段螺旋叶片，避免单侧受力过大导致轴体弯曲变形。

　　功能特性上，这套装置没有设置复杂的导流增速结构，完全依靠自然水流的动能推动螺旋轴转动，轴体输出端可直接连接低速永磁发电机，不需要额外配置增速齿轮箱，减少了传动环节的能量损耗，也降低了设备运行时的噪音，不会对河道周边的居民、水生生物造成干扰。框架上部设置了透明防护盖板，既可以避免人员意外接触转动的螺旋叶片发生安全事故，也不会遮挡运维人员的观察视线，日常巡检时可直接观察叶片的转动状态、是否有杂物缠绕。叶片表面做了耐磨防腐涂层，可长期在含泥沙的水体中运行，抗冲刷腐蚀能力强，适合野外无专人值守的工况使用。

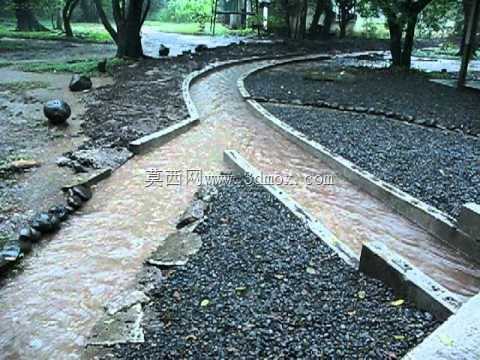

　　在实际应用中，这类装置除了发电功能外，还可搭配小型储能模块，为河道周边的水质监测设备、景观照明、农田灌溉的小型控制阀门供电，不需要单独铺设供电线路，尤其适合偏远乡村的灌渠、山区小型河道的分布式水能利用场景。设计过程中需要重点校核螺旋轴的挠度，因为长轴体在自重和水流持续冲击下容易出现中部下沉的问题，所以在框架中部每隔一段距离就设置了带耐磨衬套的支撑托轮，托轮与轴体的接触位置做了防水处理，既可以限制轴体的径向跳动，也不会额外增加过多转动阻力。同时框架的所有外露金属件都做了热镀锌防腐处理，紧固件采用不锈钢材质，可适应野外高湿度、长期浸水的使用环境，整体结构没有易损的精密部件，普通的水利运维人员经过简单培训就可完成日常检修维护。
