小型水力发电装置机架与转轮结构设计

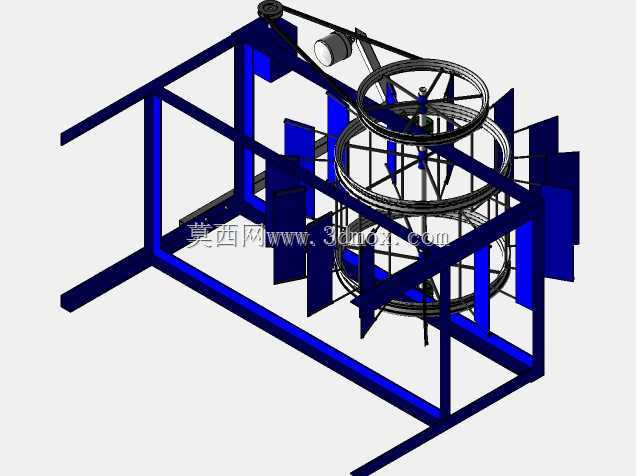

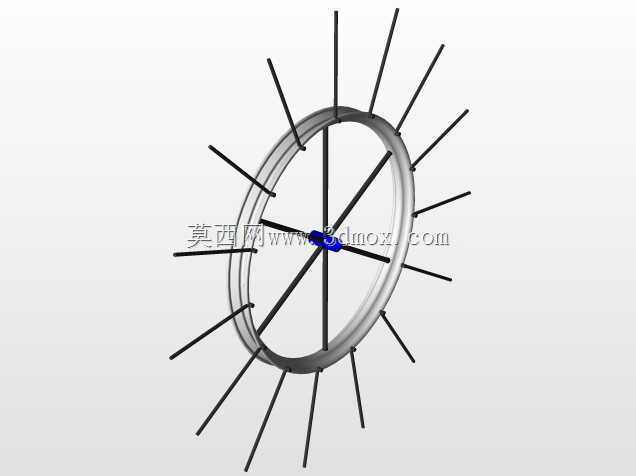

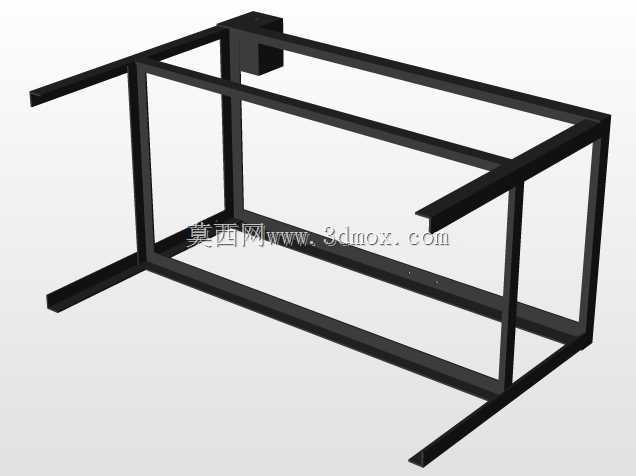

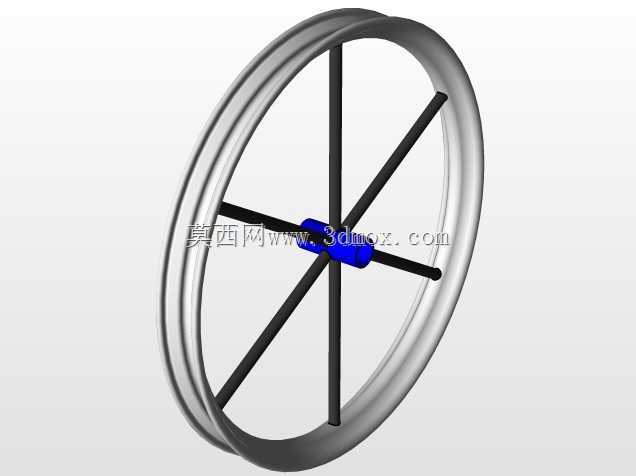

　　这套结构针对偏远无电网区域的小型供电需求设计，适配山区溪流、小型灌渠的低水头水流条件，可作为散居农户、野外监测站点的独立供电单元，也能在小型水电设施运维改造中作为临时发电替代结构使用，无需修建大型挡水构筑物，依托现有水流落差即可完成能量转换。整体采用框架式承载结构，主体支撑框架使用标准型钢拼接成型，所有连接节点预留螺栓安装孔位，现场无需复杂焊接作业即可完成组装，框架底部设计有延伸的安装支脚，可直接通过膨胀螺栓固定在混凝土基座或硬质岩基上，安装边界适配宽度1.8米至2.2米的引水渠断面，整体高度控制在1.6米以内，可适配0.8米至1.5米的工作水头，不会对渠道原有行洪能力造成明显影响。核心做功部件采用双层辐条式水轮结构，

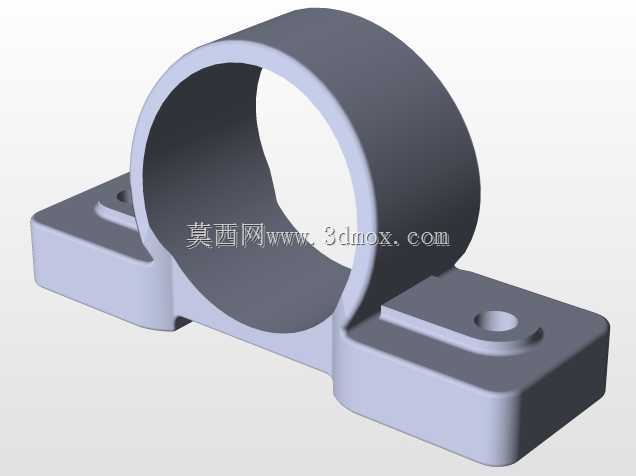

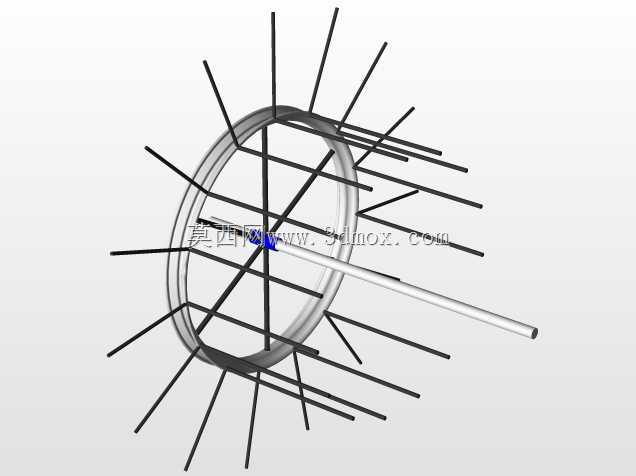

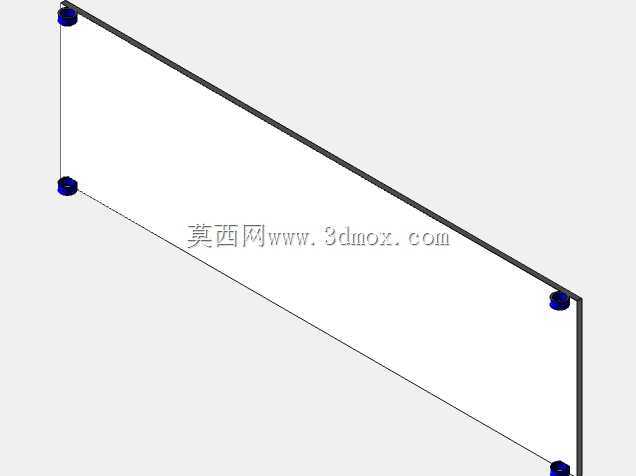

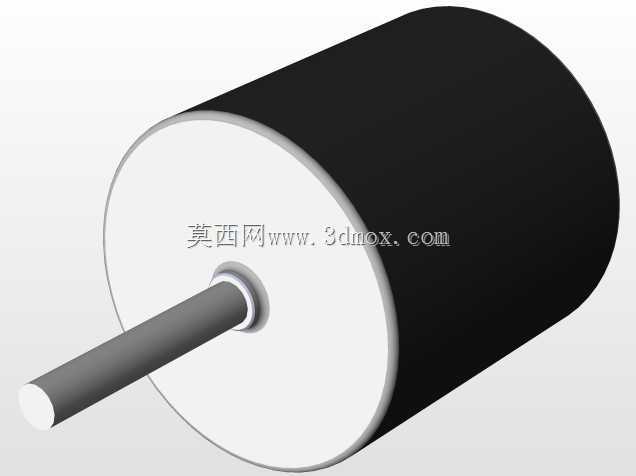

　　轮缘周向均匀布置16片弧面挡水叶片，叶片迎水面做圆弧过渡处理，可降低水流冲击带来的结构振动，同时提升水流能量的捕获效率，水轮主轴两端采用带座轴承固定在框架上部横梁位置，主轴一端通过皮带传动结构连接发电单元，传动比匹配小型永磁发电机的额定转速区间，在水流流速0.6m/s至1.2m/s的工况下即可稳定输出额定功率。设计阶段优先考虑运维便捷性，所有转动部件均设置在框架上部易操作位置，日常检查无需进入水流区域，叶片采用模块化安装设计，单块叶片出现磨损或被杂物撞击损坏时，可单独拆卸更换，无需拆解整个水轮结构；框架侧面预留有防护网安装位，运行时可加装防护网阻挡水流中裹挟的树枝、石块等杂物，避免叶片被卡滞损坏。结构受力经过反复校核，

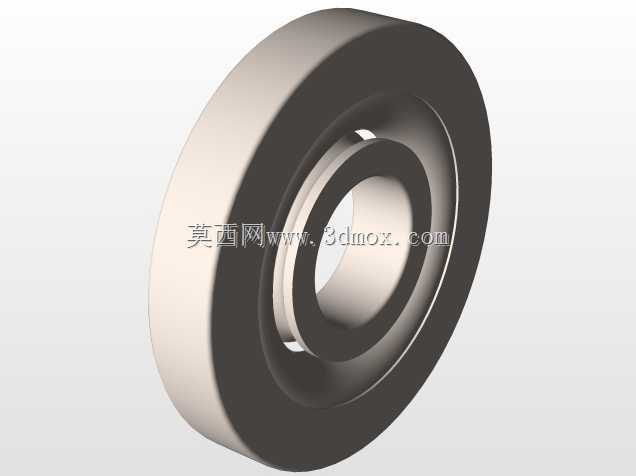

　　框架横梁位置做了局部加强处理，可承受水轮满负荷运行时的动载荷冲击，同时兼顾材料成本控制，整体结构自重控制在合理区间，小型运输车辆即可完成转运，适合交通不便的山区站点部署。传动部位设置有张紧调节结构，皮带长期使用出现松弛时，可通过调整发电机安装座的位置快速张紧，无需拆解传动结构；水轮主轴位置设计有注油通道，日常维护时可直接在外部加注润滑脂，保障轴承长期稳定运行。考虑到野外使用的环境适应性，所有钢制构件表面均预留了防腐处理的工艺余量，组装完成后可通过喷涂防腐涂层提升潮湿环境下的使用寿命，结构整体没有复杂的异形曲面，普通机械加工车间即可完成所有零部件的生产加工，制造成本远低于同功率等级的整装微水电设备，适合小规模推广应用。
