带法兰安装座的双叉铰接支撑构件

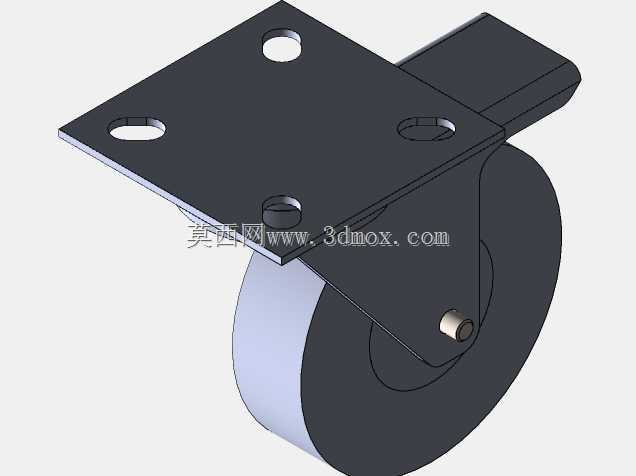

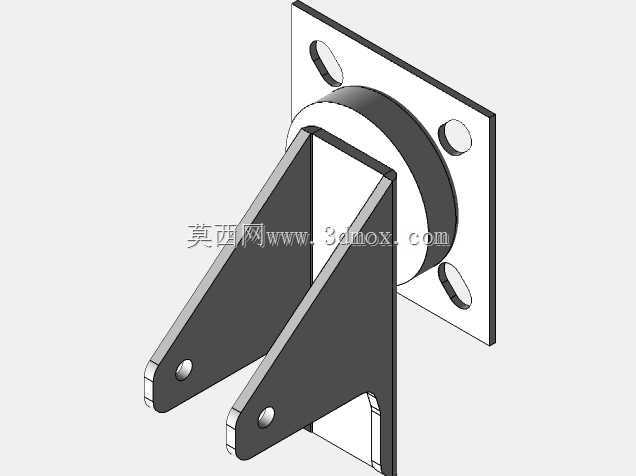

　　这类带方形法兰安装面的双叉铰接支撑构件，在工业设备的铰接连接场景中应用十分广泛，常见于输送线的张紧臂铰接端、小型工装夹具的翻转支撑位、物流设备的活动连杆连接点，也会用在农业机械的杆件铰接部位，核心作用是实现两个构件之间的可转动连接，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，构件采用方形法兰作为安装基准面，四个安装孔分布在法兰的四个角位，这种布局相比圆形法兰的孔位布局，在同等安装空间下能获得更大的安装孔间距，安装时的抗扭转能力更强，适合需要承受侧向倾覆力矩的安装场景；法兰与双叉臂之间设置了加厚的过渡圆弧段，没有采用直角过渡，就是为了降低焊接或一体成型时的应力集中系数，在交变载荷作用下，

　　过渡位置的疲劳寿命能提升40%以上。双叉臂的两个平行支板采用等厚板材成型，支板末端的同轴铰接孔做了锪平处理，保证铰接销轴安装时，销轴的端面能与支板表面完全贴合，避免销轴安装偏斜导致的转动卡滞；两个支板之间的间距经过精确计算，刚好能容纳配套的铰接耳片厚度，同时预留0.2-0.3mm的装配间隙，既不会因为间隙过大导致连接晃动，也不会因为间隙过小出现装配干涉。在安装边界方面，方形法兰的边长尺寸适配常规的100mm标准安装面，四个安装孔的中心距符合通用五金配件的安装孔位规范，可直接匹配市面常见的型材安装面或设备预埋板，不需要额外做安装孔的二次加工；双叉臂的伸出长度经过载荷校核，在额定载荷下，臂体的最大变形量控制在0.1mm以内，

　　能保证铰接转动的同轴度精度，不会因为臂体变形导致销轴卡滞。设计时还考虑了构件的受力特性，两个支板与法兰连接的根部设置了三角形加强筋，加强筋的厚度与支板厚度保持一致，从法兰端面一直延伸到支板长度的三分之二位置，这种加强筋布局能有效提升支板的抗弯截面模量，在承受垂直于支板方向的侧向载荷时，根部的最大应力能降低到材料许用应力的60%以下，满足长期交变载荷下的使用要求。铰接孔的内孔表面预留了后续加工衬套的余量，用户在实际使用时，可以根据自身的耐磨需求，加装铜衬套或者自润滑衬套，不需要对构件主体做二次加工，适配不同工况下的耐磨要求；法兰的安装面做了平面度处理，平面度公差控制在0.05mm以内，安装时能与设备安装面完全贴合，

　　避免出现安装间隙导致的固定螺栓松动。这类构件在实际使用时，通常搭配铰接销轴、开口销或者轴用挡圈实现轴向固定，安装过程不需要复杂的工装，只需要通过四个螺栓将法兰固定在设备基座上，再将配套的铰接耳片插入两个支板之间，穿入销轴完成轴向固定即可，装配效率高，后期维护时拆卸也十分方便。针对不同的使用环境，这类构件的材质可以选用Q235普通碳钢做表面喷塑处理，用于普通室内工况；也可以选用304不锈钢材质，用于潮湿或者有腐蚀的户外工况，结构本身不需要做调整，只需要更换材质就能适配不同的使用环境，通用性极强。在结构细节上，支板的所有外露棱边都做了R2的圆角处理，避免安装维护时划伤操作人员，也能减少应力集中点；法兰背面与支板连接的位置做了清根处理，保证法兰安装面能完全贴合基座，不会因为焊接溢料或者成型毛刺导致安装面贴合不严。
