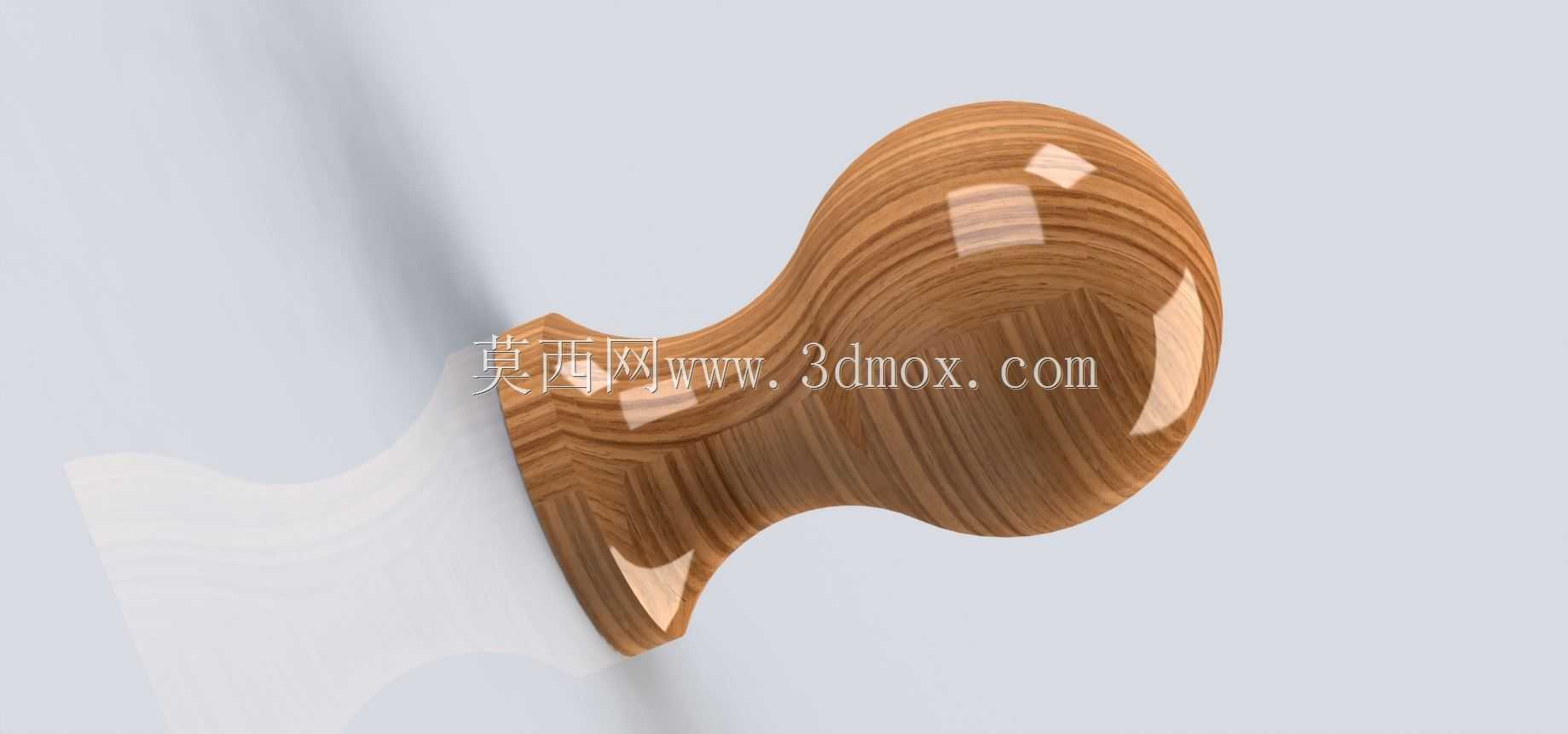

球形立柱式装饰支撑端头结构设计

　　在商用空间装饰、公共区域栏杆、定制家具立柱的实际施工场景里，这类球形端头构件的使用频率一直不低，很多时候它既是立柱收尾的结构件，也是兼顾视觉协调性的装饰件，不能只看外观做设计，得同时兼顾安装适配性和长期使用的结构可靠性。做这个构件的三维结构时，最先要锚定的是安装边界的尺寸约束，总高度控制在40毫米，上部球形主体的直径为20毫米，这个尺寸比例是经过多场景适配调整的——如果球径做的过大，会和下方直径偏细的立柱形成头重脚轻的视觉违和感，要是球径过小，又起不到立柱端头的收束遮挡作用，没法盖住立柱顶端的安装切口或者连接螺丝。下部的收颈过渡结构不是随便做的曲面，这里要考虑两个实际使用的问题：一是人手扶过立柱端头的时候，曲面过渡要顺滑无棱角，

　　不会出现剐蹭衣物或者划伤手部的情况，二是这个收颈的锥度要匹配常规立柱管材的插接公差，底部的法兰边厚度控制在1.5毫米，刚好能卡在常见直径18-20毫米的金属圆管顶端，不需要额外做焊接定位，打一颗侧向紧定螺丝就能完成固定，现场安装的效率能提升不少。从功能特性上来说，这个构件不需要承担大载荷的结构支撑，主要作用是封闭立柱顶端的管口，避免管材内部积灰、进潮气引发锈蚀，同时圆润的球形外观能适配轻奢、简约、工业风等多种装修风格，不管是酒店走廊的栏杆立柱、酒柜的装饰支撑柱，还是衣帽间的挂衣杆端头，都能直接适配。设计建模的时候，球形部分要做整球的实体结构，不要做薄壁空心，一方面是实心结构的抗磕碰能力更强，公共区域使用时难免会被硬物撞到，

　　薄壁结构很容易出现凹陷变形，后期更换维护成本高；另一方面实心结构的重心偏上，安装后立柱端头的垂感更好，不会出现轻飘飘的廉价感。下部的收颈曲面用回转特征一次成型，曲面的G2连续要处理到位，不能出现折线棱边，不然抛光或者电镀的时候会在棱边位置出现积漆、镀层不均的问题，影响最终的表面处理效果。底部的安装止口要做0.2毫米的装配公差，和标准圆管配合的时候不会出现过紧插不进去、或者过松晃荡的问题，止口侧面预留一个M3的紧定螺丝孔，孔位做沉头处理，螺丝锁紧后不会突出构件表面，保证整体外观的完整性。实际选型的时候，这个构件可以根据使用场景选不同的表面处理工艺，用在潮湿区域比如卫浴间隔断、阳台栏杆的时候，可以选304不锈钢材质做镜面抛光，抗锈蚀能力强；用在室内家具或者酒店装饰位置的时候，可以选锌合金压铸做镀铬、哑光黑或者玫瑰金的表面处理，成本更低且装饰性更强。建模过程中要特别注意球形和收颈位置的相贯线处理，不能出现曲面褶皱，不然开模生产的时候会在模具上形成倒扣，增加脱模难度，甚至直接导致零件报废。底部的法兰边要做微小的圆角过渡，和立柱管面贴合的时候不会出现明显的拼接缝隙，打胶密封的时候胶线能均匀藏在圆角位置，外观更整洁。很多新手做这类端头构件的时候，容易只关注球形的外观比例，忽略下部安装结构的公差配合，最后做出来的零件要么装不上，要么装上之后歪歪扭扭，和立柱的同轴度偏差太大，视觉效果大打折扣。这个结构的同轴度公差要控制在0.1毫米以内，

　　保证安装后球形中心和立柱中心完全重合，从各个角度看都不会出现偏斜的问题。另外，球形表面不要做任何额外的凹槽或者标识，保持完整的球面，一方面是清洁的时候更方便，不会在缝隙里积灰，另一方面完整球面的光影效果更均匀，不管是灯光直射还是漫反射环境下，都能呈现出顺滑的金属质感，不会因为表面的凹凸破坏整体的装饰效果。在栏杆系统的应用里，这类端头还能避免栏杆顶端出现尖锐切口，过往人员不小心磕碰的时候，球面的接触面积更大，能有效降低磕碰造成的伤害，符合公共区域的安全设计规范。做结构校验的时候，要模拟100牛的侧向推力作用在球顶位置，检查构件和立柱连接位置的变形量，保证正常扶靠、倚靠的时候不会出现断裂或者变形的情况，满足日常使用的强度要求。
