机车转向用双联筒式连接固定支架

　　该构件属于重载铰接类连接承重件，主要应用在两轮机动车转向系统、小型工程机械连杆机构、户外代步车悬挂连接等场景中，承担两端铰接轴的定位、载荷传递以及部件间的相对运动约束功能，是连接转向操纵机构与前轮承重总成的核心受力部件。从实际使用工况来看，这类支架需要承受整车前部的垂直载荷、转向时的侧向扭矩以及经过颠簸路面时的冲击载荷，因此整体结构采用一体化锻坯后机加工的成型思路，避免拼接结构带来的应力集中风险，所有受力过渡位置均设置了圆角卸荷结构，防止交变载荷下出现疲劳裂纹。

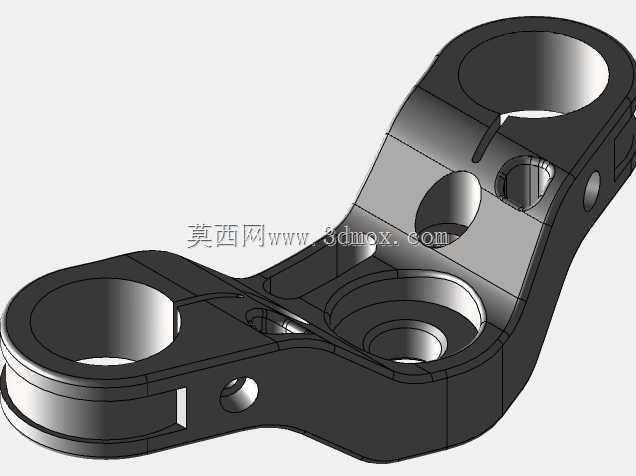

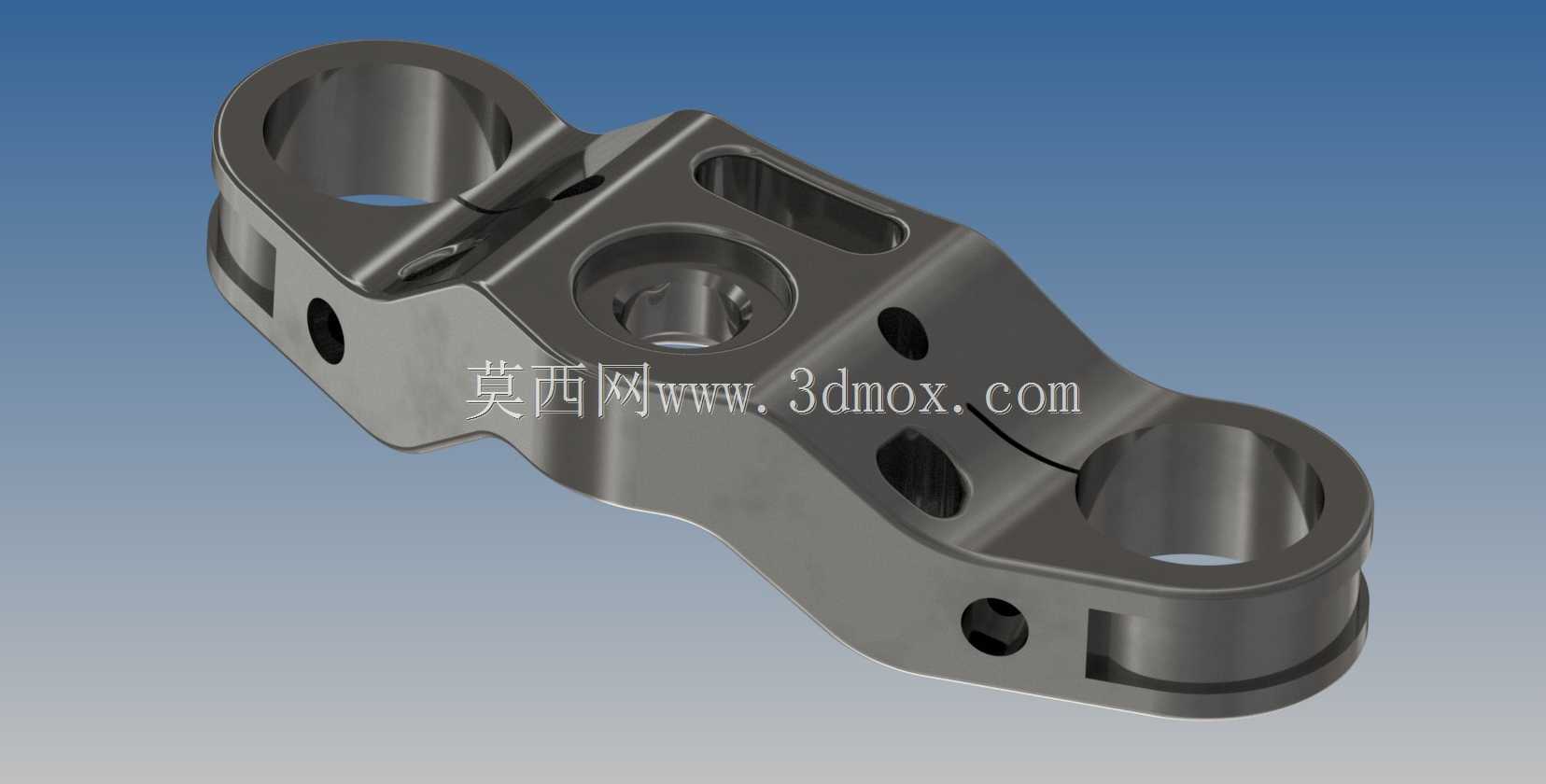

　　设计过程中首先确定了两端铰接孔的同轴度公差要求，两个大直径通孔用于穿装铰接轴套，孔内壁预留了衬套压装余量，孔侧开设的锁紧缝隙可以在轴套装入后通过侧边螺栓收紧，消除衬套与孔壁的配合间隙，避免长期使用后出现松旷异响。支架中部的沉孔用于安装固定锁紧螺栓，将支架与中部的转向立柱端面压紧定位，周边开设的多个减重孔在不降低整体结构刚度的前提下，有效减少了构件的整体重量，同时这些孔洞也可以作为布线通道，供刹车管线、传感线路穿过，优化整车的管线布局。

　　从安装边界来看，两端铰接孔的中心距是核心安装尺寸，直接决定了配套构件的运动行程，设计时需要匹配对应车型的前轮距参数，确保转向时两侧车轮的转角符合阿克曼几何要求，避免轮胎出现异常磨损。支架的整体厚度根据额定载荷计算得出，侧壁的厚度经过有限元校核，在最大冲击载荷下的变形量控制在0.1mm以内，保证铰接轴的定位精度不会因为支架变形出现偏差。侧面分布的小直径通孔用于安装锁紧螺钉、定位销，其中部分孔为螺纹孔，用于固定管线卡扣、防尘盖板等附属配件，孔位的位置避开了主要受力路径，不会对整体结构强度造成影响。

　　外形设计上采用了非对称的流线型轮廓，一方面是为了避让周边的挡泥板、刹车卡钳等相邻部件，避免转向过程中出现运动干涉，另一方面平滑的外轮廓可以减少骑行过程中的风阻，同时去除多余的尖角结构，防止装配维护过程中划伤操作人员。支架底部的平面为安装定位基准面，加工时保证了与两端铰接孔轴线的平行度要求，安装时该平面与转向立柱的端面完全贴合，通过中部螺栓的预紧力产生的摩擦力抵抗转向时的扭矩，配合定位销传递剪切载荷，避免螺栓承受过大的剪切力出现断裂。

　　在实际装配流程中，需要先将衬套压入两端的铰接孔内，再通过锁紧缝隙的螺栓收紧孔壁，固定衬套的位置，之后将支架整体套装在转向立柱的顶端，对齐定位销孔后打入定位销，再拧紧中部的固定螺栓，最后再将两侧的悬挂摇臂、减震器连接端通过铰接轴与支架连接，整个装配过程不需要复杂的专用工装，普通的机修工具即可完成。日常维护时，只需要定期检查锁紧螺栓的预紧力，以及铰接衬套的磨损量即可，支架本身因为采用一体化金属结构，正常使用工况下几乎不会出现损坏，只有在发生碰撞事故时才需要检查是否出现变形，一旦铰接孔的同轴度超出公差范围就需要整体更换，避免影响转向操控的稳定性。
