离心泵闭式叶轮结构三维设计

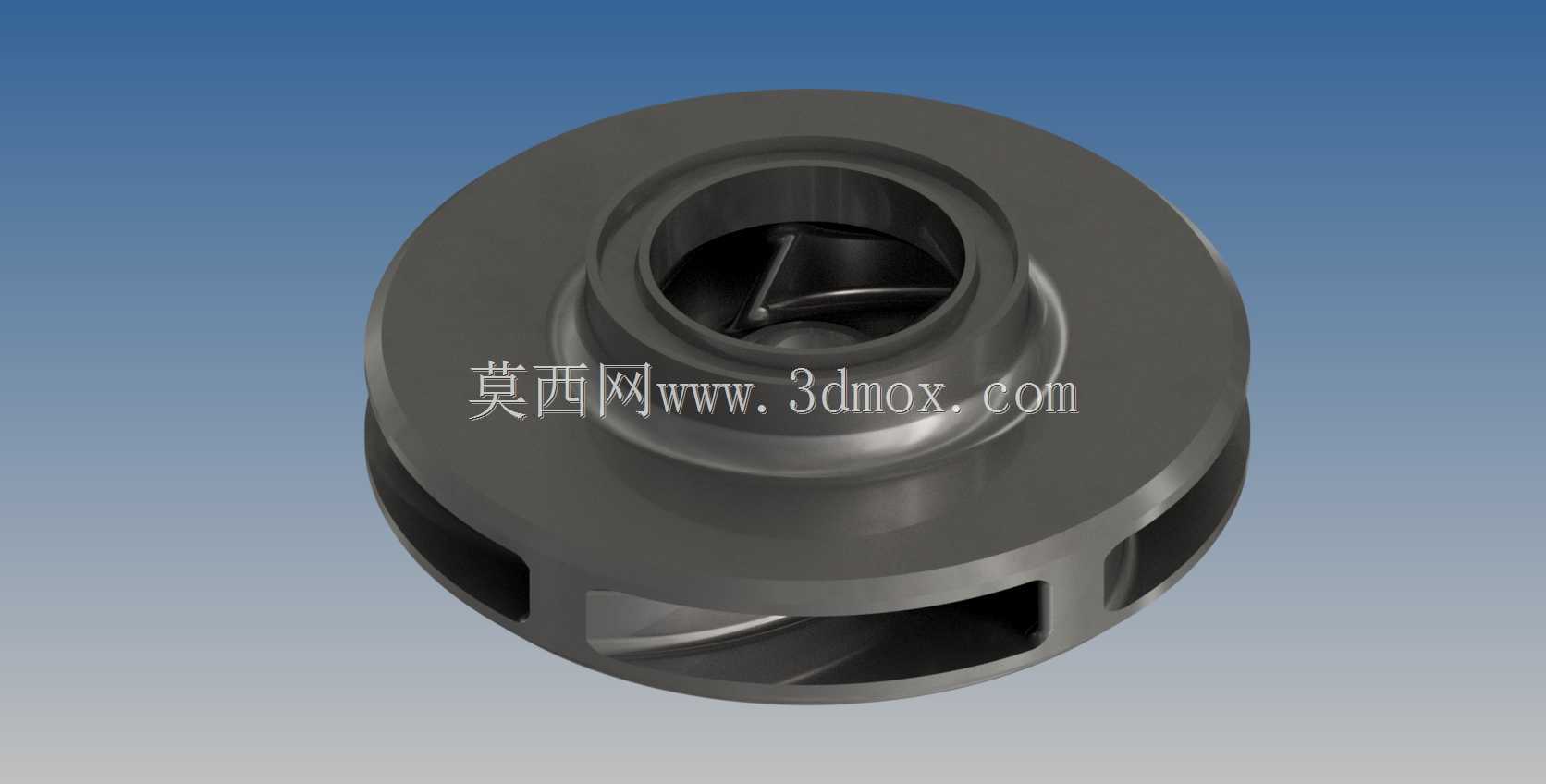

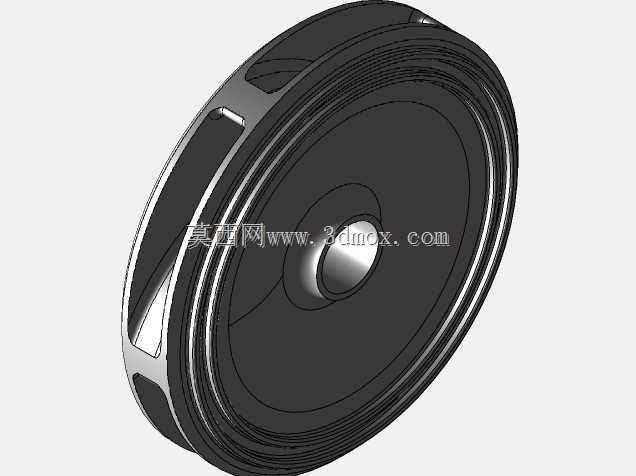

　　该部件为离心泵核心过流旋转构件，承担将机械能传递给输送介质、完成流体动能与压力能转换的核心功能，广泛应用于市政供水、工业循环水系统、暖通空调水循环、化工介质输送、农田排灌等各类流体输送场景，是单级单吸离心泵、多级离心泵中段水力单元的核心组成部分。从结构设计逻辑来看，该构件采用闭式叶轮构型，整体为回转类对称结构，中心设置阶梯式轮毂通孔，用于与泵轴配合传递扭矩，轮毂与轴的配合段通常选用H7/k6过渡配合公差，配合面设置轴向定位台阶，确保叶轮在轴上的轴向位置精度，避免运行过程中出现轴向窜动影响泵腔流道对中。叶轮前后设置对称布置的轮盖与轮盘结构，中间均匀分布扭曲型叶片，叶片型线采用基于三元流理论优化的空间曲面构型，

　　进口段设置圆滑过渡的导流修型，可有效降低流体进入叶轮流道时的冲击损失，减少进口回流与漩涡生成，提升泵组在额定工况及偏工况下的水力效率。叶片出口边设置倾斜修型结构，能够削弱叶轮出口处的射流-尾迹结构，降低流体流出叶轮时的压力脉动，减少泵组运行过程中的振动与水力噪声。从安装边界来看，该叶轮的进口端轮盖外圆与泵体密封环位置形成配合间隙，间隙值通常控制在0.2~0.5mm区间，根据输送介质的温度、腐蚀性及颗粒含量调整间隙大小，该间隙既可以减少叶轮出口高压流体向进口低压区的回流泄漏，又能避免运行过程中热膨胀或轴挠度变形导致的动静部件碰磨。叶轮出口外圆与泵体蜗壳流道的入口对中精度直接影响泵组效率，建模过程中需严格控制出口外圆的径向圆跳动公差，

　　通常控制在0.03mm以内，确保流体均匀进入蜗壳扩压段。轮毂的轴向长度需匹配泵轴上的轴肩定位尺寸与锁紧螺母的安装空间，键槽位置与轴上键槽对齐，传递扭矩的平键需满足扭矩传递强度要求，避免启动或负载波动时出现键的剪切失效。在实际工程应用中，这类闭式叶轮相比开式、半开式叶轮，容积效率更高，适合输送清水、低粘度无大颗粒的清洁介质，轮盖与轮盘的封闭结构可以减少叶片两侧的流体泄漏，同时提升叶轮整体的结构刚度，在高转速运行工况下结构变形量更小，运行稳定性更优。建模过程中需重点关注叶片与轮盖、轮盘的连接位置的圆角过渡处理，过渡圆角半径通常取3~5mm，既可以减少铸造或加工过程中的应力集中，避免长期交变载荷下出现疲劳裂纹，

　　又能减少流道内的局部阻力损失，避免尖角位置出现流体脱流。叶轮的整体动平衡精度需达到G6.3级以上，对于高转速泵用叶轮需提升至G2.5级，建模时需保证结构的质量分布对称，必要时在轮盘背面设置平衡柱结构，用于动平衡试验时的去重或配重调整。针对不同输送介质的应用场景，该结构可通过调整叶片出口安放角、叶片数量、流道宽度来适配不同的扬程与流量参数：大流量工况下适当加宽流道宽度、增大叶片进口角；高扬程工况下适当增加叶片数量、增大叶片出口安放角，同时调整轮毂直径满足轴的强度要求。在安装适配性上，该叶轮需匹配对应的泵体、密封环、泵轴、锁紧螺母等部件的尺寸，轴向定位尺寸需考虑密封腔的安装空间，避免叶轮与密封组件发生干涉，轮盘背面的背叶片结构（若设置）可平衡部分轴向力，降低推力轴承的负载，延长轴承使用寿命。整个流道表面需保证光滑过渡，表面粗糙度需达到Ra3.2以下，减少流体沿程摩擦损失，建模时需避免流道内出现凸台、凹坑等局部突变结构，防止运行过程中出现介质沉积或局部气蚀。
