十字轴式万向联轴器卡丹接头结构

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，这类十字轴式万向接头是极为常用的传动连接件，从农用机械的动力输出轴、工业输送线的分段传动，到小型特种车辆的转向传动、机床附件的动力传递，都能见到这类结构的应用。它的核心作用是在主动轴与从动轴轴线不共线、存在轴线夹角的工况下，依然能够可靠传递旋转扭矩，避免刚性连接在轴系存在偏移时出现的别劲、轴承过载、轴件断裂等问题。

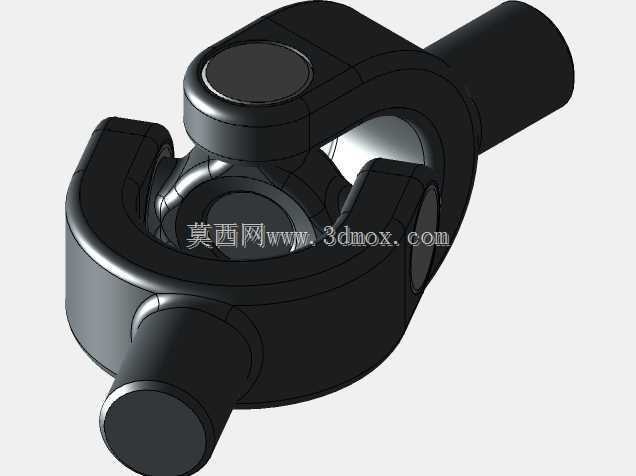

　　从结构设计逻辑来看，该接头采用典型的十字轴交叉铰接结构，两个叉形接头分别对应主动端与从动端，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，每个铰接位置都预留了轴承安装位，实际生产装配时会在轴颈与叉头孔之间加装滚针轴承或者轴套，降低铰接转动时的摩擦阻力，减少长期往复摆动带来的磨损。两个叉形接头的轴端采用等直径圆柱轴结构，可直接插入配套的轴套、带座轴承或者与其他传动件通过键连接、过盈配合实现固定，轴段长度经过匹配设计，既保证足够的配合长度传递额定扭矩，又不会因为轴段过长增加不必要的安装空间占用。

　　设计这类结构时，首先需要明确额定传递扭矩的上限，以此确定十字轴的轴颈直径、叉头的截面厚度，避免负载过大时出现叉头断裂、十字轴弯曲变形的失效问题。其次要核算允许的最大轴间夹角，常规这类小型万向接头的允许工作夹角在15度到25度之间，超过这个角度范围会导致铰接处的接触应力陡增，润滑脂流失加快，大幅缩短使用寿命。叉头的U型开口尺寸需要与十字轴的转动范围匹配，保证在最大夹角工况下，两个叉头不会出现运动干涉，同时叉头根部做了圆弧过渡处理，避免应力集中在根部直角位置，提升交变负载下的结构疲劳强度。

　　从安装边界来看，该万向接头的整体外轮廓为对称结构，两个轴端的同轴度在零夹角状态下控制在合理公差范围内，安装时需要保证两端轴的支撑座有足够的调整余量，补偿安装时的位置误差。铰接位置的密封结构设计也十分关键，实际应用中会在每个轴承外侧加装防尘密封圈，阻挡外界的粉尘、碎屑进入铰接摩擦面，同时保留润滑脂注入通道，可定期补充润滑脂维持铰接位置的润滑状态。不同于刚性联轴器，这类万向接头在单节使用时存在瞬时转速波动的特性，当两轴存在夹角时，从动轴的转速会呈现周期性的小幅波动，因此在对转速同步性要求较高的传动场景中，通常会成对使用两个这类万向节，通过中间轴连接并保证安装相位匹配，抵消单节带来的转速波动，实现等速传动。

　　在建模过程中，需要重点关注各个铰接位置的配合间隙，十字轴轴颈与叉头孔的配合公差通常选用间隙配合，保证转动灵活的同时避免过大的旷量，叉头的安装孔同轴度、十字轴四个轴颈的位置度公差都需要严格控制，否则装配后会出现转动卡滞、负载不均的问题。外观上整体做了发黑处理的质感表现，符合实际工业零部件的表面处理工艺，既可以提升零件的防锈能力，也能减少表面反光对设备运行状态观察的干扰。这类结构的尺寸规格覆盖范围极广，从传递几牛米扭矩的小型精密设备用接头，到传递数千牛米扭矩的重型机械用接头，核心结构逻辑保持一致，只是根据负载大小调整各部分的尺寸比例、材料选型与轴承配置。
