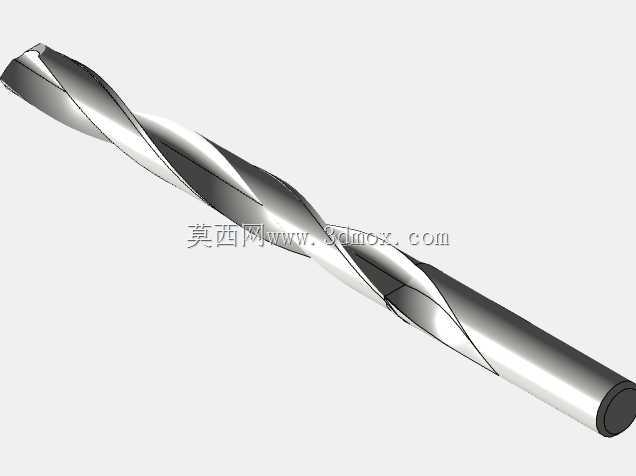

标准直柄麻花钻结构三维设计

　　在金属切削加工领域，孔加工占比接近机加工总工序的三成，麻花钻作为孔加工最基础的通用刀具，其结构设计合理性直接决定孔加工精度、排屑效率与刀具使用寿命。这款直柄麻花钻的三维结构完全遵循高速钢刀具的切削原理搭建，没有做多余的装饰性结构，每一处曲面、棱边都对应实际加工中的功能需求。

　　从实际应用场景来看，这类直柄麻花钻适配台式钻床、立式铣床、加工中心等常规机加工设备，也可搭配手电钻用于现场装配的临时孔加工，覆盖普通碳钢、铝合金、铜合金等常见金属材料的钻孔工序，加工孔径范围适配常规中小尺寸孔加工需求，是机械加工车间、装配维修现场消耗量最大的切削刀具品类之一。

　　结构设计上，钻尖部分采用标准顶角设计，针对普通钢材加工的切削阻力做了优化，两条主切削刃对称分布，保证钻孔过程中径向受力平衡，避免钻孔偏斜；横刃部分做了标准修磨对应的结构预留，实际使用时可根据加工材料特性修磨横刃，降低轴向进给力。螺旋槽的螺旋角选取通用加工的常用角度，既保证切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内刮伤已加工孔壁，也兼顾了钻芯部分的结构强度，防止高速切削时钻芯刚性不足出现崩刃。

　　钻芯厚度从钻尖向柄部方向做了递增设计，这一细节是很多新手建模时容易忽略的点——靠近钻尖部分钻芯稍薄，能减小切削时的轴向阻力，靠近柄部逐渐增厚，可提升刀体整体抗扭强度，避免大进给量切削时刀体折断。两条刃带的结构严格按照刀具公差设计，刃带与孔壁接触起到导向作用，保证钻孔的直线度，同时刃带的宽度控制在合理范围，既减少刃带与孔壁的摩擦面积降低切削热，也能保证足够的导向支撑面积，防止钻孔时出现振纹。

　　直柄部分的直径与钻身工作部分保持一致，采用标准直柄公差设计，适配常规钻夹头的装夹范围，装夹时不需要过渡套，拆装便捷，适合频繁换刀的加工场景。柄部末端做了微小倒角处理，避免装夹时柄部边缘刮伤钻夹头的内孔，也能引导刀柄快速对准夹头中心，减少装夹找正的辅助时间。

　　从安装边界来看，这款钻头的直柄装夹长度适配绝大多数标准钻夹头的夹持深度，装夹时只要保证夹持长度不小于柄部直径的1.5倍，就能保证高速旋转时的装夹刚性，不会出现刀柄打滑、钻头甩出的安全隐患。工作部分的长度设计兼顾了常规钻孔深度需求，排屑槽长度覆盖常见的通孔、盲孔加工深度范围，不需要额外加长即可满足多数普通零件的孔加工要求。

　　建模过程中，螺旋槽的曲面生成是核心难点，需要通过螺旋扫掠结合切削刃的截面轮廓来实现，要保证主切削刃的后角、前角沿着钻尖到柄部的方向平滑过渡，不能出现曲面褶皱或者棱角突变，否则实际加工时会出现应力集中点，导致刀具过早磨损。刃带与螺旋槽的衔接处做了微小的圆角过渡，避免热处理时出现应力集中开裂的问题，也能减少切削时的应力集中，提升刀具的抗冲击性能。

　　在实际选型使用时，这类直柄麻花钻不需要复杂的配套工装，只要设备的主轴转速、进给量匹配刀具直径与加工材料的切削参数，就能稳定完成孔加工工序。针对不同加工材料，只需要对应修磨钻头顶角、前角即可，比如加工铝合金时可以适当加大螺旋角与顶角，提升排屑效率；加工硬钢时可以减小顶角，增加切削刃的强度。这款三维模型完整还原了麻花钻的所有功能结构，没有简化关键的切削几何参数，既可以作为刀具设计的参考模型，也可以用于机加工工艺仿真、虚拟装配中的刀具库搭建，帮助工艺人员在仿真阶段提前验证钻孔工序的干涉情况、排屑空间，提前规避实际加工中可能出现的工艺问题。
