少悬挑卡扣式灯丝过滤注油一体构件

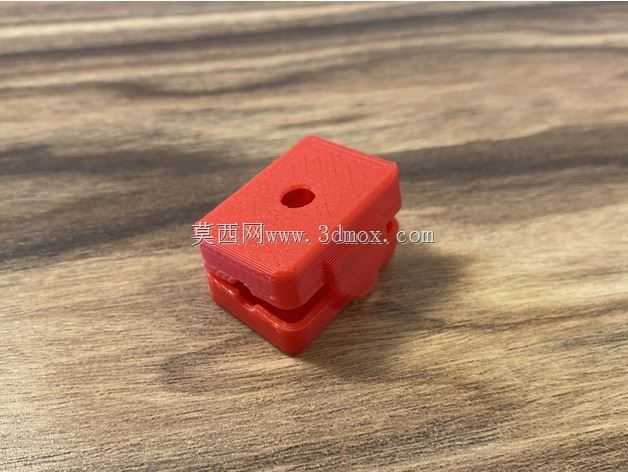

　　在FDM熔融沉积成型3D打印的日常作业场景里，耗材进料端的粉尘拦截、耗材表面润滑是影响打印成品良率的关键细节环节，不少桌面级设备原厂并未配备对应的进料处理构件，零散的外置过滤、注油装置往往存在安装繁琐、外伸结构易磕碰、运行中剐蹭耗材导致进料阻力波动的问题，这款卡扣式构件正是针对这类现场痛点做的结构优化设计。从实际使用场景来看，该构件直接卡装在3D打印机耗材进料端的导向座位置，不需要额外打孔或者加装固定支架，依靠自身两侧的卡扣弹性形变就能完成快速装拆，日常更换耗材、清理积尘的时候不需要借助额外工具，单手就能完成拆装操作，相比原有外伸式的同类构件，这款结构刻意压缩了向外延伸的悬挑尺寸，整个构件的安装边界完全贴合进料座的外侧轮廓，

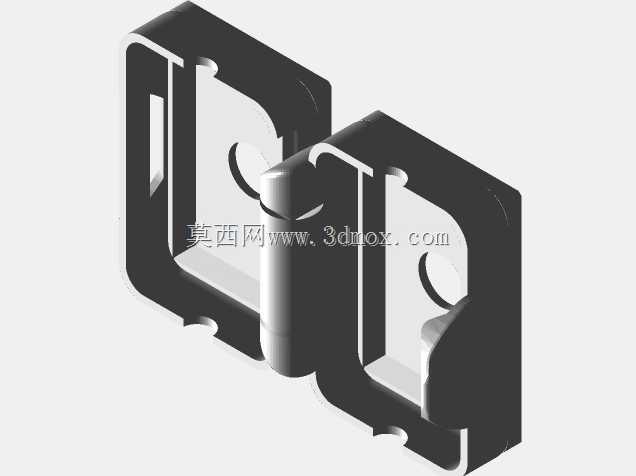

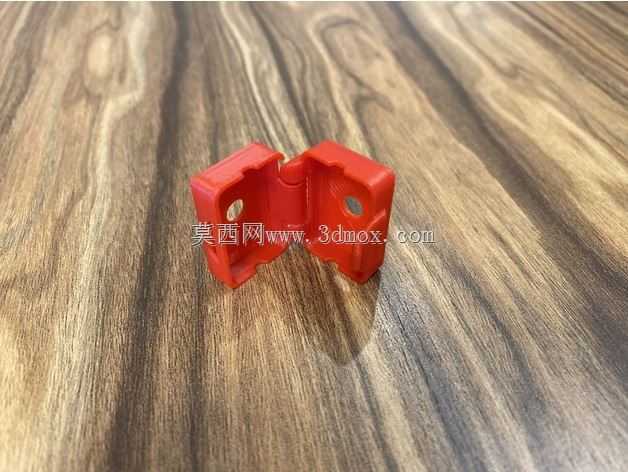

　　不会在设备运行过程中和周边的走线、运动轴部件产生干涉，哪怕是打印空间紧凑的桌面级机型，也不会因为加装该构件影响打印平台的全行程运动。功能层面，构件的两个对称腔体分别承担不同作用：一侧腔体填充防尘过滤棉，能够拦截耗材表面附着的环境浮尘、耗材碎屑，避免硬质颗粒进入进料齿轮造成齿轮磨损、或者堵塞喷嘴导致出料不畅；另一侧腔体可以存储少量润滑油脂，耗材穿过的时候会在表面均匀附着极薄的油膜，有效降低耗材在进料管内的行进阻力，尤其是打印TPU这类柔性耗材的时候，均匀的润滑能够大幅减少耗材弯折、进料打滑的问题，提升进料稳定性。结构设计上，整体采用对称的对开式卡扣结构，中间的薄壁连接位做了圆角过渡处理，既保证卡扣开合的时候有足够的弹性变形量，

　　又避免反复开合出现应力断裂；两侧的安装孔位可以根据不同机型的进料座尺寸，选择用扎带或者小螺丝做辅助固定，适配不同品牌的桌面级FDM设备；内部的穿丝通道做了顺滑的倒角处理，没有尖锐的棱角，耗材穿过的时候不会被刮削产生额外的碎屑，通道的内径尺寸适配主流的1.75mm直径打印耗材，预留了合理的间隙，不会因为尺寸过紧卡滞耗材，也不会因为间隙过大导致过滤、注油的效果打折扣。材质适配方面，该结构采用常规的PLA或者PETG材质打印即可满足使用强度要求，卡扣位置的壁厚做了针对性加厚，反复拆装的疲劳寿命能够满足日常高频使用的需求，构件整体的外形轮廓没有复杂的曲面或者悬空结构，打印的时候不需要添加额外的支撑，直接平放就能打印成型，打印成功率高，

　　后期也不需要做复杂的后处理，去掉打印毛边就能直接投入使用。从实际装机测试的效果来看，加装该构件之后，喷嘴因为粉尘堵塞的概率有明显下降，柔性耗材打印时的进料打滑问题也得到了有效缓解，同时因为悬挑尺寸短，日常移动设备、清理设备周边的时候不会碰到这个构件，相比之前的外伸式结构，意外碰断、碰掉的情况基本消除，不需要反复调整固定位置，长期使用的稳定性更好。
