3D打印双滑阀芯线轴支撑固定架

　　在桌面级FDM3D打印的日常作业场景里，耗材线轴的顺畅放料一直是影响打印稳定性的关键细节，不少打印故障比如送料卡顿、耗材拉扯导致的层纹偏移、送料齿轮磨屑过多，都和线轴支撑结构的阻尼设计、转动顺畅度直接相关。这款双阀芯结构的线轴支撑架，就是针对桌面级打印设备的耗材承载需求做的优化设计，适配目前主流桌面机型的耗材安装空间，不管是打印机顶部外置安装，还是设备侧方挂装，都能匹配对应的安装边界。

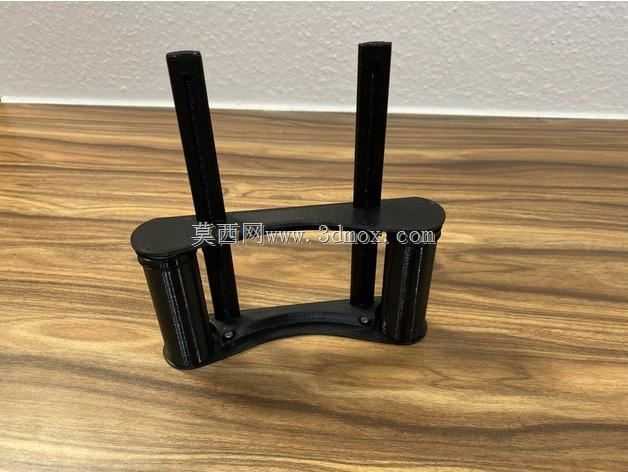

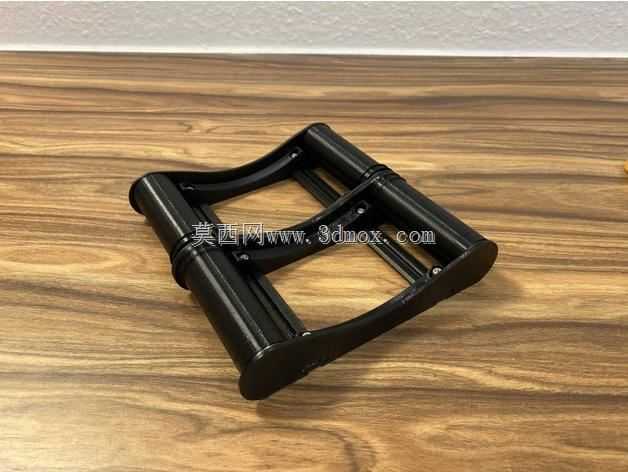

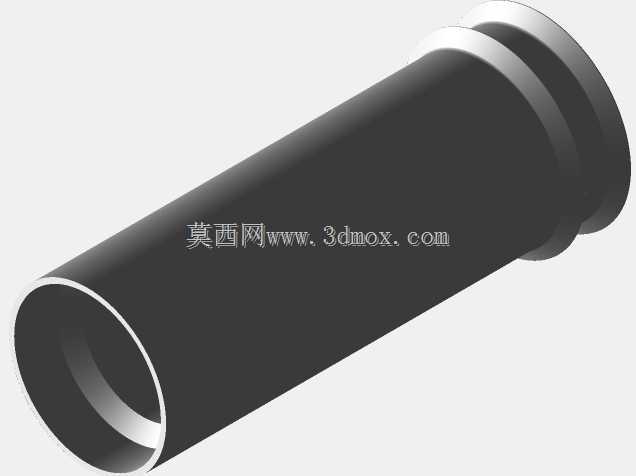

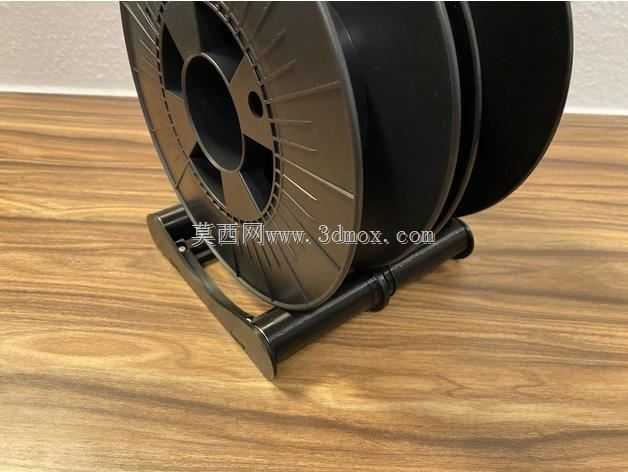

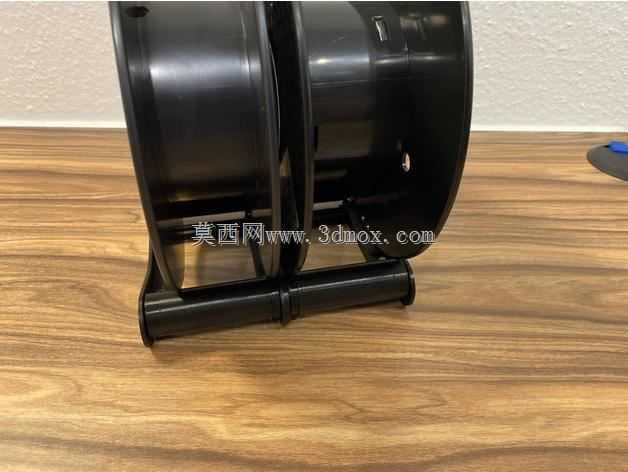

　　从实际使用的功能逻辑来看，这款支架采用双侧平行的辊轴承载结构，两个平行的黑色辊轴作为线轴的支撑接触面，线轴放置在两根辊轴之间，送料时线轴会随着耗材牵引在辊轴上顺畅转动，不需要额外穿装固定轴，也不需要针对不同内径的线轴做适配更换配件，不管是常规1kg装的PLA、ABS耗材线轴，还是更小规格的样品耗材卷，只要线轴宽度在67mm以内，都可以直接放置使用，不需要额外调整结构。双阀芯的结构设计，核心是在辊轴的两端集成了低阻尼的转动副，替代了传统支架里整根穿轴的结构，一方面减少了整根长轴带来的装配公差累积，另一方面也降低了辊轴转动时的摩擦阻力，哪怕是小扭矩的近程送料挤出机，也能顺畅牵引线轴转动，不会因为送料阻力过大导致耗材磨细、断料的问题。

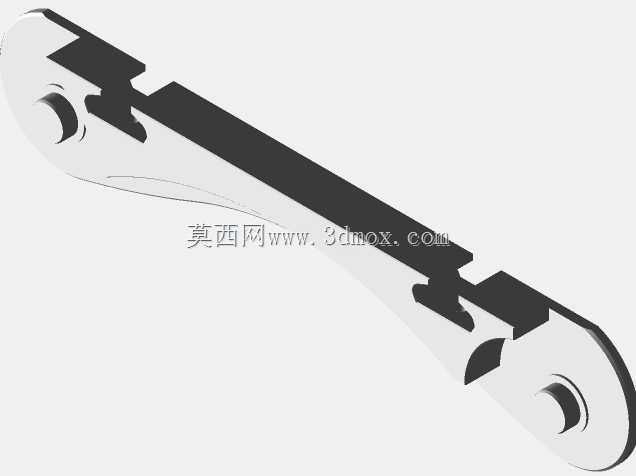

　　设计层面上，这款支架做了针对性的轻量化优化，整体框架采用弧形过渡的连接结构，没有冗余的支撑结构，在保证结构刚性的前提下尽可能减少了打印材料的消耗。框架的两侧支撑臂做了弧度收窄设计，既可以对放置在辊轴上的线轴起到侧向限位作用，避免线轴转动过程中出现轴向窜动滑落，也不会因为侧向挡边过高影响不同宽度线轴的适配性。辊轴表面做了光滑的圆柱面处理，没有额外的防滑纹路，避免线轴转动时和辊轴之间产生过大的摩擦阻力，保证线轴转动时的跟手性，当送料停止时，辊轴也不会因为惯性带着线轴继续转动导致耗材松脱缠绕。

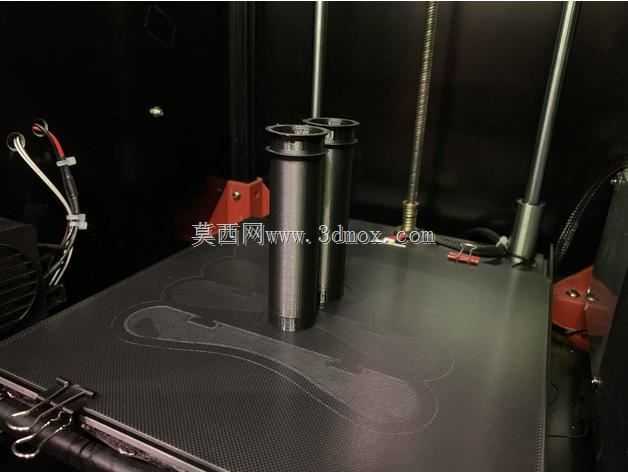

　　从安装边界的尺寸来看，这款支架整体的横向宽度适配最大67mm的线轴宽度，整体高度控制在常规桌面打印机顶部的剩余安装空间范围内，不需要对原有打印机做结构改造，直接放置在设备顶部的平面上就可以使用，底部的接触平面做了平整处理，放置时不会出现晃动倾斜，也可以根据使用需求在底部粘贴防滑胶垫，进一步提升放置稳定性。所有的结构部件都采用无支撑打印设计，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除打印毛刺就可以完成装配，不需要额外的金属紧固件，辊轴和框架之间采用卡扣式的装配结构，拆装方便，长时间使用后如果辊轴出现磨损，也可以单独更换辊轴部件，不需要整体更换支架。

　　实际使用过程中，这款支架可以有效解决传统线轴架存在的阻尼不均、适配性差的问题，不管是近程挤出的小型桌面打印机，还是远程送料的大尺寸打印设备，都可以通过这款支架实现耗材的顺畅送料，尤其是在长时间连续打印的场景下，稳定的线轴转动可以大幅降低送料故障的出现概率，减少因为送料问题导致的打印失败。支架的整体结构没有复杂的异形曲面，打印时的层厚设置在0.2mm就可以获得足够的结构强度，填充率设置在25%左右就可以满足承载1kg耗材卷的强度需求，不需要过高的填充率造成材料浪费。
