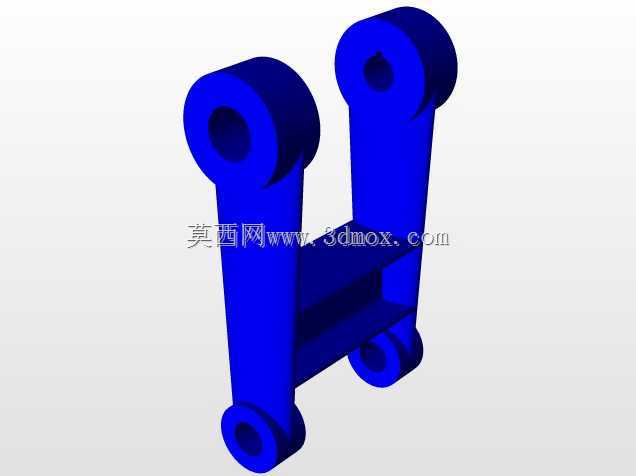

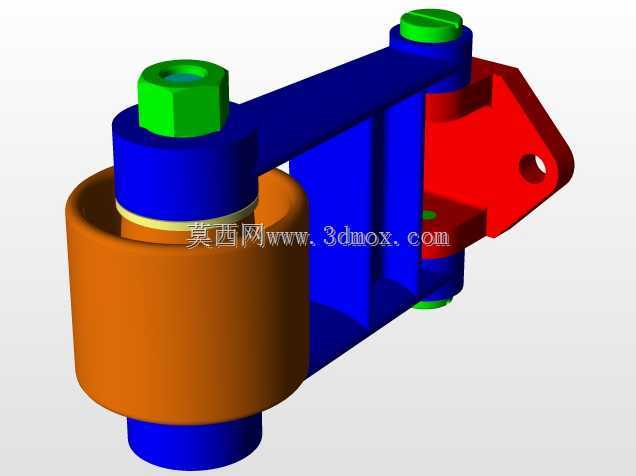

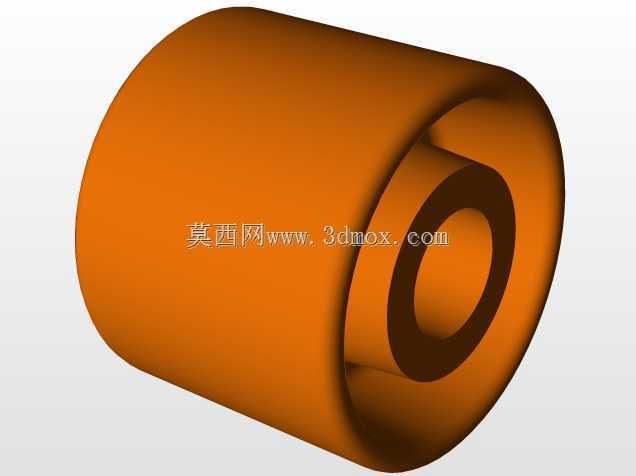

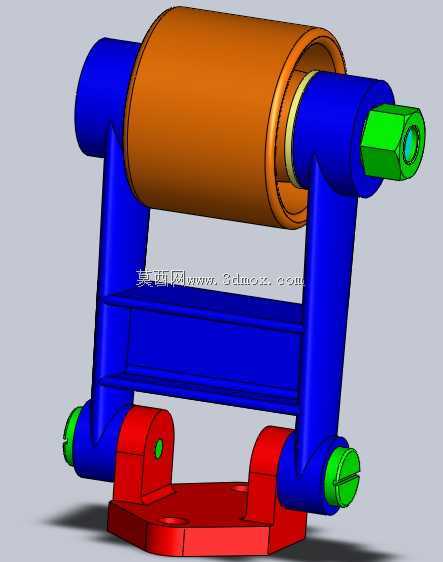

这套铰接式辊筒支撑结构,常应用在物料输送线的改向段、小型卷材放卷工位以及窄幅料带的张力调节单元中,区别于固定式辊座,它的核心优势是可以绕底部安装轴做小角度摆动,自动补偿辊筒两端的安装同轴度误差,避免辊轴在长期运行中出现单侧偏磨、轴承抱死的问题。从结构组成来看,中间的辊筒主体采用空心筒体设计,在保证辊面径向刚度的前提下尽可能降低整体转动惯量,两端通过台阶轴颈与两侧的蓝色支撑臂配合,轴端采用开槽螺母加止动垫圈的锁紧方式,既可以精准调整辊筒的轴向窜动间隙,又能在设备长期运行产生振动时防止螺母松脱。两侧支撑臂采用一体化的弯臂构型,臂身做了等强度的截面过渡,在铰接支点、辊筒安装位、底部连接位这三个应力集中区域都做了圆角加厚处理,

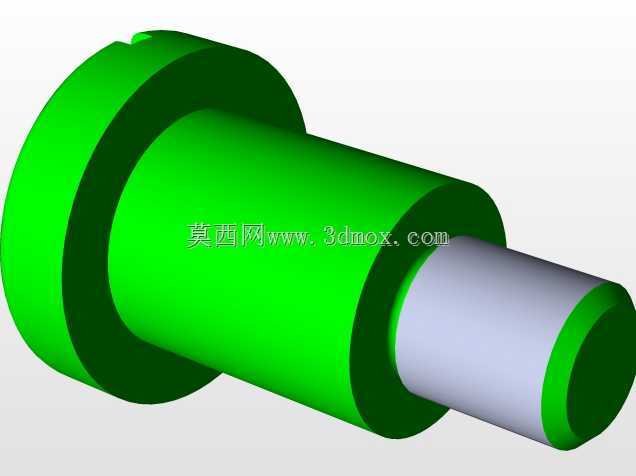

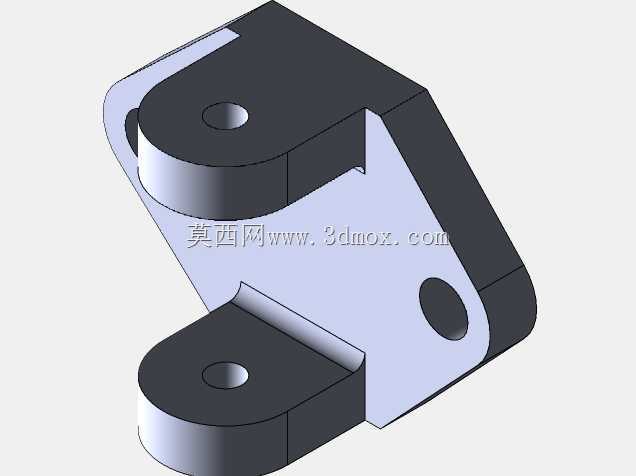

避免应力集中导致的臂身断裂。底部的红色安装底座是整个构件的承载基础,底座上预留了两个沉头安装孔,可以通过内六角螺栓直接固定在设备的安装基板上,底座与两侧支撑臂的铰接位置采用销轴连接,销轴端部同样用开槽螺钉做轴向限位,铰接副的配合间隙控制在0.02mm到0.05mm之间,既保证支撑臂可以灵活摆动,又不会出现过大的旷量影响辊筒的运行精度。在实际选型应用时,需要注意几个安装边界尺寸:首先是底座安装孔的中心距,要和设备机架上的预装孔位完全匹配,否则会出现安装错位强行锁附导致的底座变形;其次是辊筒的中心高,也就是辊筒轴线到底座安装面的垂直距离,这个尺寸直接决定了料带的输送高度,在设计配套机架时需要提前核算,避免出现料带与其他构件干涉的问题;
第三是支撑臂的最大摆动角度,这套结构的摆动角度范围在正负8度以内,在做张力调节应用时,要配套限位结构防止摆角过大导致料带从辊面滑脱。从设计思路上来说,这套结构没有采用复杂的高精度加工件,大部分构件都是常规的机加工件,辊筒可以采用无缝钢管车削两端轴头后焊接成型,支撑臂和底座可以采用铸件毛坯经过少量铣削、钻孔加工即可完成,整体加工成本低,后期维护也很方便,当辊面出现磨损或者轴承损坏时,只需要拆下轴端的锁紧螺母就可以抽出辊筒进行更换,不需要拆解整个支撑底座。在实际运行场景中,当输送的料带存在厚度不均、或者来料位置存在小幅偏移时,支撑臂的铰接结构可以让辊筒自动适应料带的张力变化,始终保持辊面与料带全面接触,避免料带出现跑偏、起皱的问题,

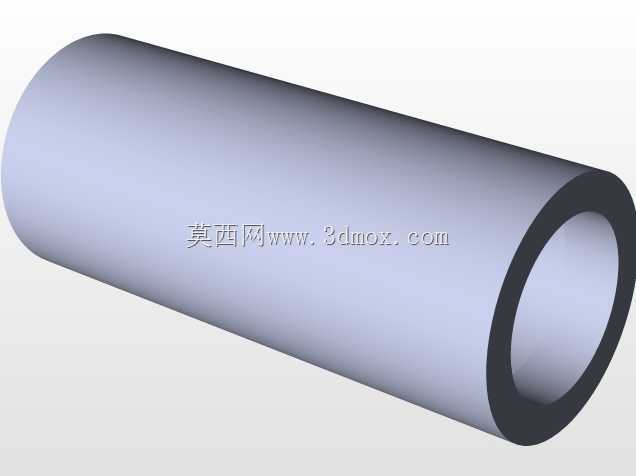

相比固定式辊座,它的纠偏适应能力更强,尤其适合在小型包装设备、标签印刷设备、窄幅薄膜分切设备的导料工位使用。另外在结构细节上,辊筒两端与支撑臂的配合位置加装了耐磨轴套,轴套采用铜基石墨自润滑材质,不需要定期加注润滑脂就可以长期保持良好的转动性能,减少了日常维护的工作量;铰接位置的销轴表面做了淬火处理,表面硬度达到HRC45以上,可以承受长期摆动带来的磨损,延长整个构件的使用寿命。需要注意的是,这套结构的承载能力有一定限制,因为支撑臂是悬臂式铰接结构,适合承载重量在50kg以内的卷材或者料带张力负载,如果要应用在重载输送场景,需要加大支撑臂的截面尺寸,同时加粗铰接销轴的直径,避免出现臂身变形或者销轴剪断的问题。在安装调试时,首先要将底座牢固固定在机架上,保证底座安装面的平面度误差不超过0.1mm,然后将两侧支撑臂与底座铰接到位,穿入销轴并锁紧端部的限位螺钉,之后再装入辊筒,调整轴端螺母的锁紧程度,保证辊筒可以灵活转动,没有卡滞或者轴向窜动过大的问题,最后手动扳动支撑臂检查摆动是否顺畅,有没有干涉或者卡阻的位置,确认无误后就可以接入料带进行试运行。
