方形法兰安装式过滤分离器滤芯结构

　　在工业气源净化、工艺风预处理、尾气排放治理这类涉及介质过滤分离的场景里，这类带安装法兰的方形过滤分离元件是核心功能部件，区别于常规圆形滤筒的适配场景，它主要针对矩形风道、方形腔体的安装空间做适配，避免圆形元件在方形腔体内出现的边角流场死区，提升腔体内部的空间利用率。从实际使用工况来看，这类元件常应用在喷涂线送风过滤、燃气轮机进气预处理、工业除尘终端精滤、化工工艺气除杂等环节，核心作用是拦截气流中携带的固体颗粒、液滴杂质，避免下游精密设备、阀组、仪表受到磨蚀或堵塞，保障整套管路系统的运行稳定性。

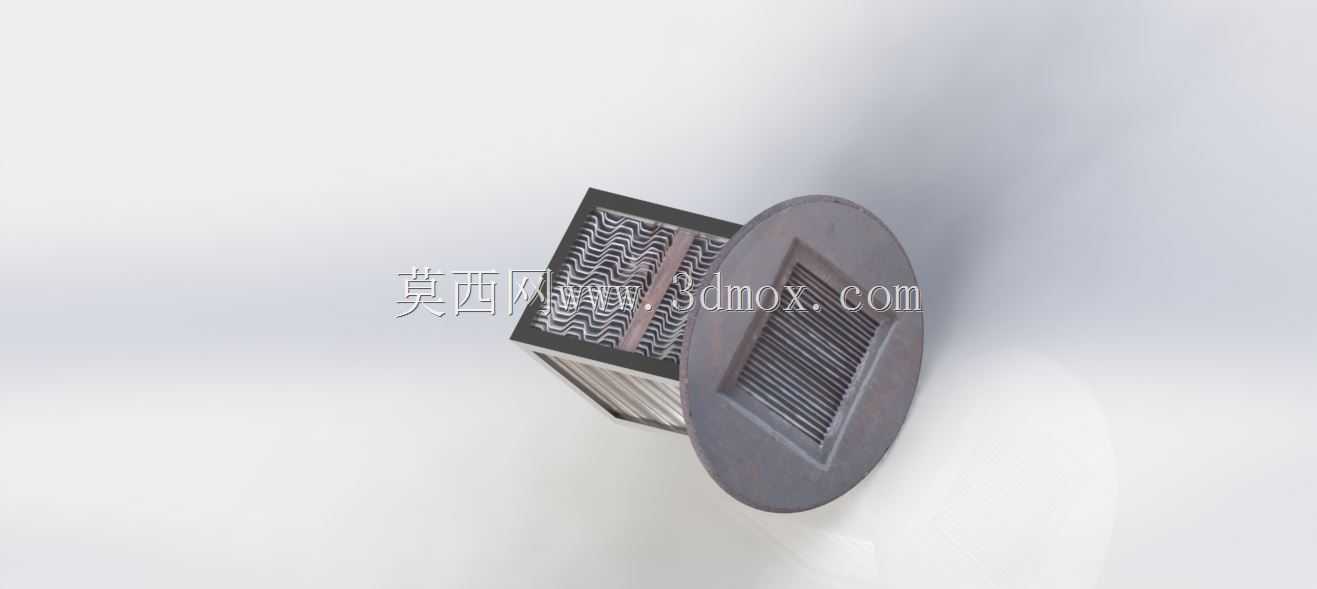

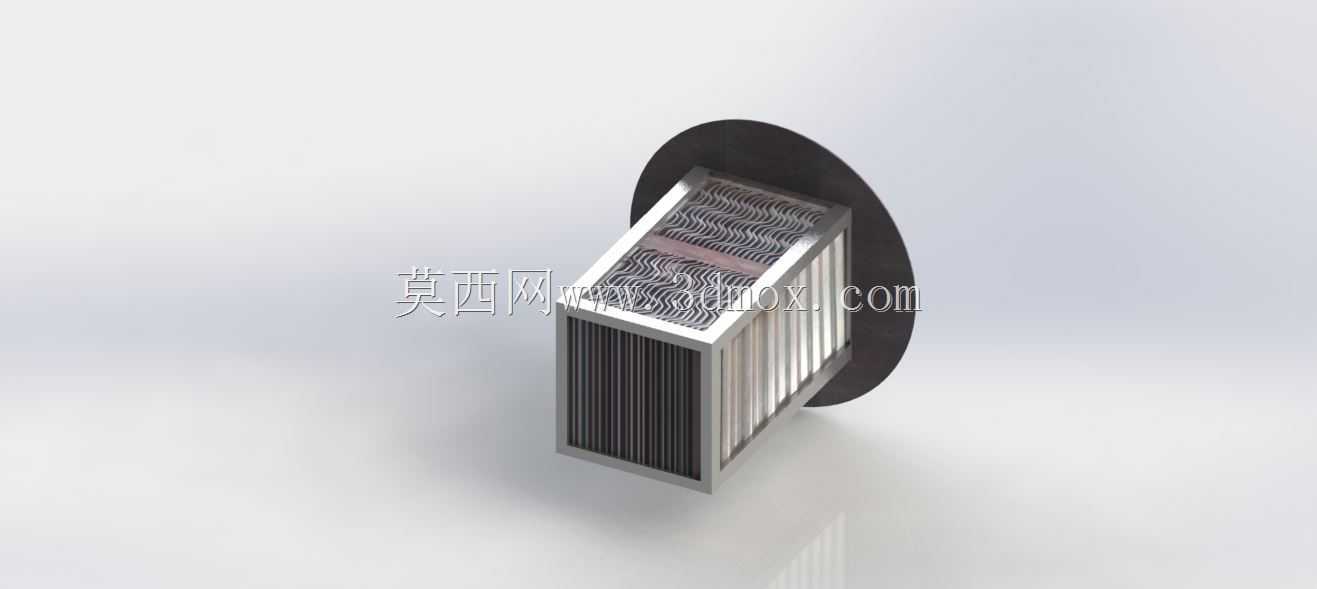

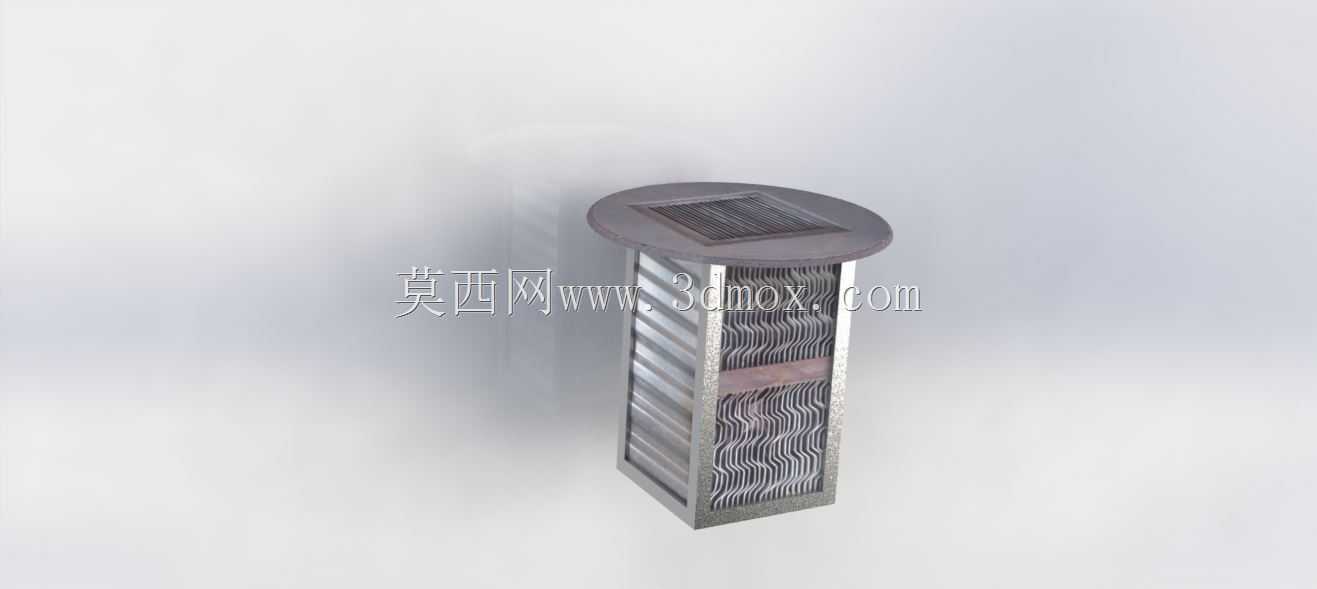

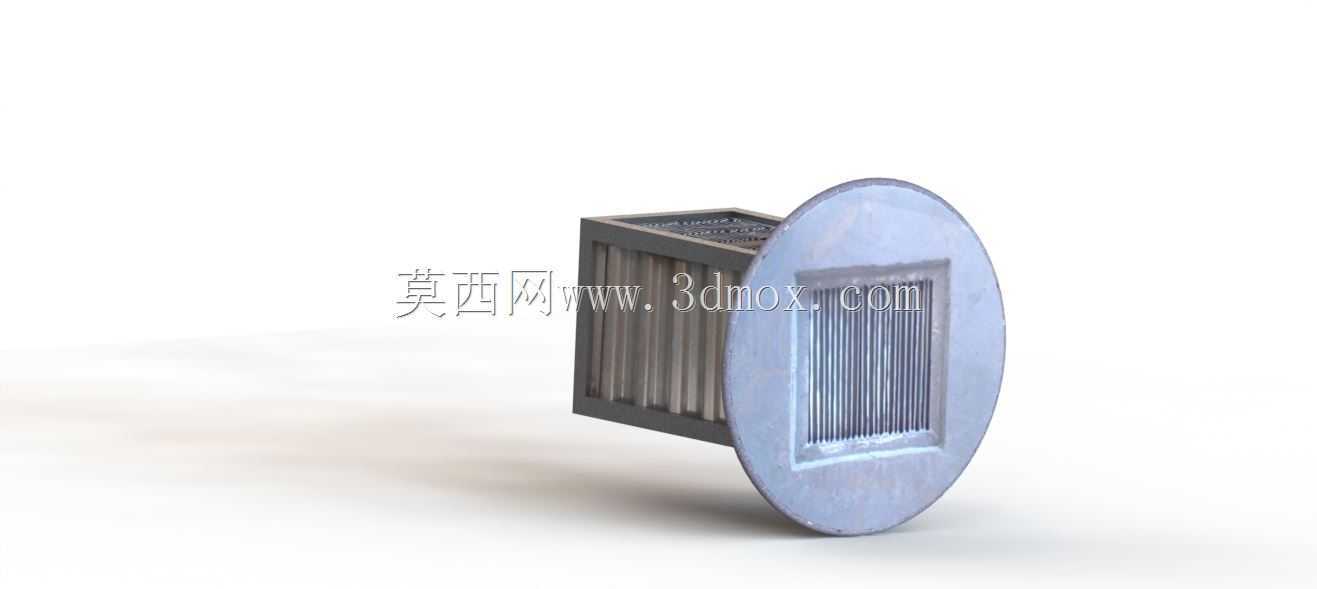

　　从结构设计逻辑来看，该元件采用折流式过滤叶片叠加的结构形式，将过滤基材做连续波折压型后规整排列，在有限的安装空间内最大化拓展有效过滤面积，相比平面滤网结构，同体积下的过滤面积可以提升6-10倍，有效降低气流穿过滤材的面风速，一方面能降低过滤环节的压损，减少风机的运行能耗，另一方面也能提升容尘量，延长元件的单次使用寿命，减少设备运维的更换频次。元件端部的圆形法兰是安装定位的核心结构，法兰端面做平面度处理，安装时配合密封垫片压紧在设备腔体的安装座上，能够避免未经过滤的气流从安装缝隙处短路泄漏，保障过滤效率达标；方形的滤体部分完全嵌入设备腔体内部，法兰外缘的尺寸大于腔体安装开口，形成轴向定位，安装时无需额外做径向支撑结构，仅通过法兰周向的螺栓压紧即可完成固定，拆装更换的操作门槛较低，现场运维人员不需要专用工装就能完成更换作业。

　　从流场设计的角度考量，折形排列的过滤叶片之间形成等间距的气流通道，气流进入滤体后会在折流通道内产生流向变化，粒径稍大的颗粒或液滴会在惯性作用下撞击到叶片壁面被截留，更小粒径的杂质则被滤材纤维层吸附拦截，这种惯性拦截加滤材精滤的组合分离方式，相比单一滤材过滤的结构，对不同粒径杂质的适配性更强，尤其是针对含液滴的雾沫夹带工况，折流结构能够先将大粒径液滴分离并导流至积液槽排出，避免液滴快速浸透滤材导致压损骤升。在建模过程中需要重点把控几个核心尺寸边界：首先是法兰的外径与安装孔位的节圆直径，必须和对应设备的安装座尺寸完全匹配，否则会出现安装错位、密封失效的问题；其次是方形滤体的截面边长与轴向长度，要确保滤体能够顺利嵌入腔体内部，同时和腔体内壁保留均匀的间隙，避免滤体和壁面剐蹭导致滤材破损；另外是波折叶片的折高与折距，这两个参数直接决定了有效过滤面积与通道的气流速度，设计时需要根据处理风量、目标过滤精度、允许压损值做匹配计算，折距过小会导致压损升高，折距过大则会浪费安装空间，无法最大化过滤效率。

　　实际选型适配时，还要结合现场的工况温度、腐蚀特性选择对应的滤材与密封材质，比如高温工况要选用耐温玻纤滤材与金属密封垫片，腐蚀工况则要对金属端盖、法兰做防腐涂层处理，叶片的排列整齐度也会直接影响流场均匀性，如果叶片间距偏差过大，会导致局部区域气流速度过高，出现局部滤材过早堵塞、吹损的问题，建模时需要保证每一片过滤叶片的定位尺寸一致，端部的密封胶层要完全填充叶片与端盖之间的缝隙，避免出现气流短路的通道。这类结构相比传统的圆形滤筒，在方形风道系统中的适配性优势明显，不需要在方形风道内做圆形变径接头，减少了风道的加工成本与变径带来的局部压损，在很多新建的净化设备、除尘系统中已经逐步替代同规格的圆形过滤元件，尤其是在安装空间受限、风道截面为矩形的场景下，这种结构的适配性更强。
