加油站双扇门钢制管路机柜结构设计

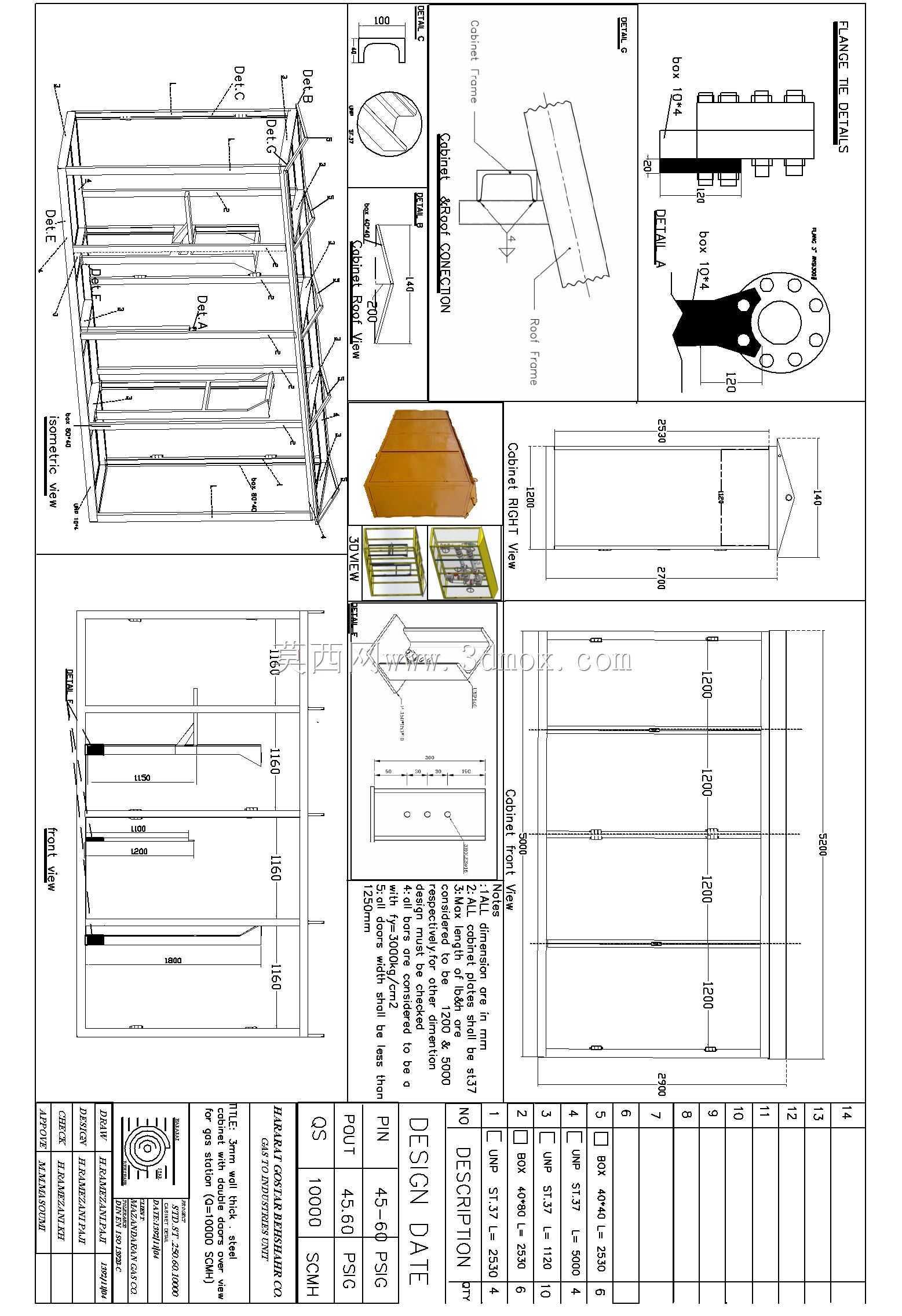

　　这套管路集成结构主要应用于城区及高速服务区加油站的输油工艺段，承担加油作业过程中油料输送、通断控制、压力调节与安全截断的核心功能，整体集成在3mm壁厚的钢制机柜内部，适配Q=10000SCMH的流量工况，满足加油站多机位同时加油的大流量输送需求。从现场安装边界来看，整套结构采用上下双管路并行排布的布局，充分利用机柜内部竖向空间，减少横向占地尺寸，适配加油站现有工艺区的预留安装位，无需额外改造场地基础。设计阶段优先考虑了管路的流阻优化，所有弯头均采用大曲率半径的冲压弯头，避免直角弯折造成的油料紊流与压损，管路接口全部采用法兰连接形式，法兰密封面选用突面结构，配套耐油橡胶石棉垫片，既保证长期运行的密封可靠性，

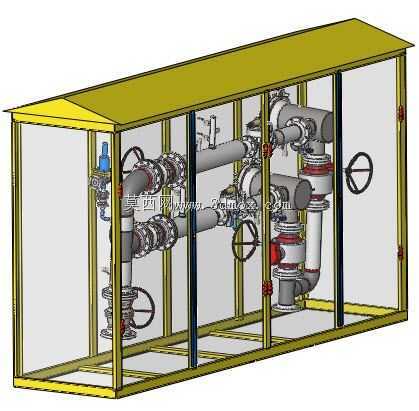

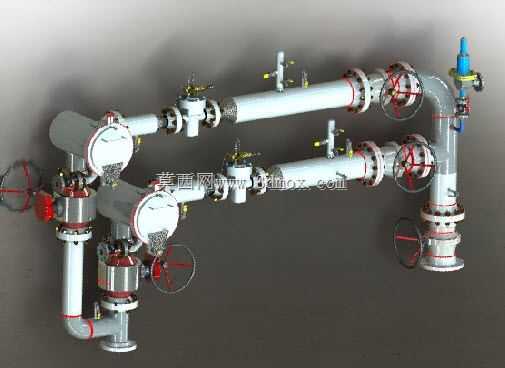

　　也方便后期运维时的部件拆解更换。管路上集成的多组手轮阀门分别承担不同功能：靠近入口端的阀门为总截断阀，用于检修时切断上游来油；管路中段的阀门为支路分配阀，可根据不同加油机的启用状态调整输油路径；末端带蓝色执行机构的阀门为安全泄压阀，当管路内部压力超过设定阈值时自动开启泄压，避免超压造成管路破裂、油料泄漏的安全隐患。机柜采用双扇门钢制结构，3mm厚的冷轧钢板壁板经过磷化防锈处理后喷涂耐候防腐涂层，可适应加油站户外半露天的安装环境，抵御雨水、扬尘及温差变化带来的腐蚀影响，双开门设计预留了足够的操作空间，运维人员可直接开门操作阀门、查看仪表状态，无需拆解整体机柜结构。管路支架全部采用型钢焊接成型，与机柜内壁采用螺栓连接固定，

　　每段管路至少设置两处支撑点，避免管路长期受油料重力、输送振动影响出现焊缝开裂、法兰错位的问题。设计过程中同步校核了管路的热胀冷缩余量，在长直管路段预留了微量的轴向补偿间隙，避免冬夏温差变化造成管路应力集中。所有阀门的手轮操作高度均设置在人体工程学适配区间，距机柜底部安装面0.8m-1.5m范围内，操作人员无需借助登高工具即可完成开关操作，阀门的开关状态标识清晰，可直观判断管路通断情况。管路顶部设置的小型阀组为排气阀，用于初次投用或检修后排出管路内部积存的空气，避免气阻影响油料输送效率。整套结构的进出口法兰均采用统一标准的连接尺寸，可直接与加油站现有埋地输油管线、加油机进油管线对接，无需额外加工转换接头，大幅缩短现场安装的施工周期。

　　从结构细节来看，管路外壁做了防静电涂层处理，避免油料输送过程中静电积聚引发安全风险，所有连接螺栓均采用镀锌防腐处理，适配户外潮湿环境的长期使用需求。机柜底部预留了管路穿装孔与接地端子，安装时可直接将机柜与加油站接地网连接，满足易燃易爆场所的防静电接地要求。
