立式法兰连接干气过滤装置结构设计

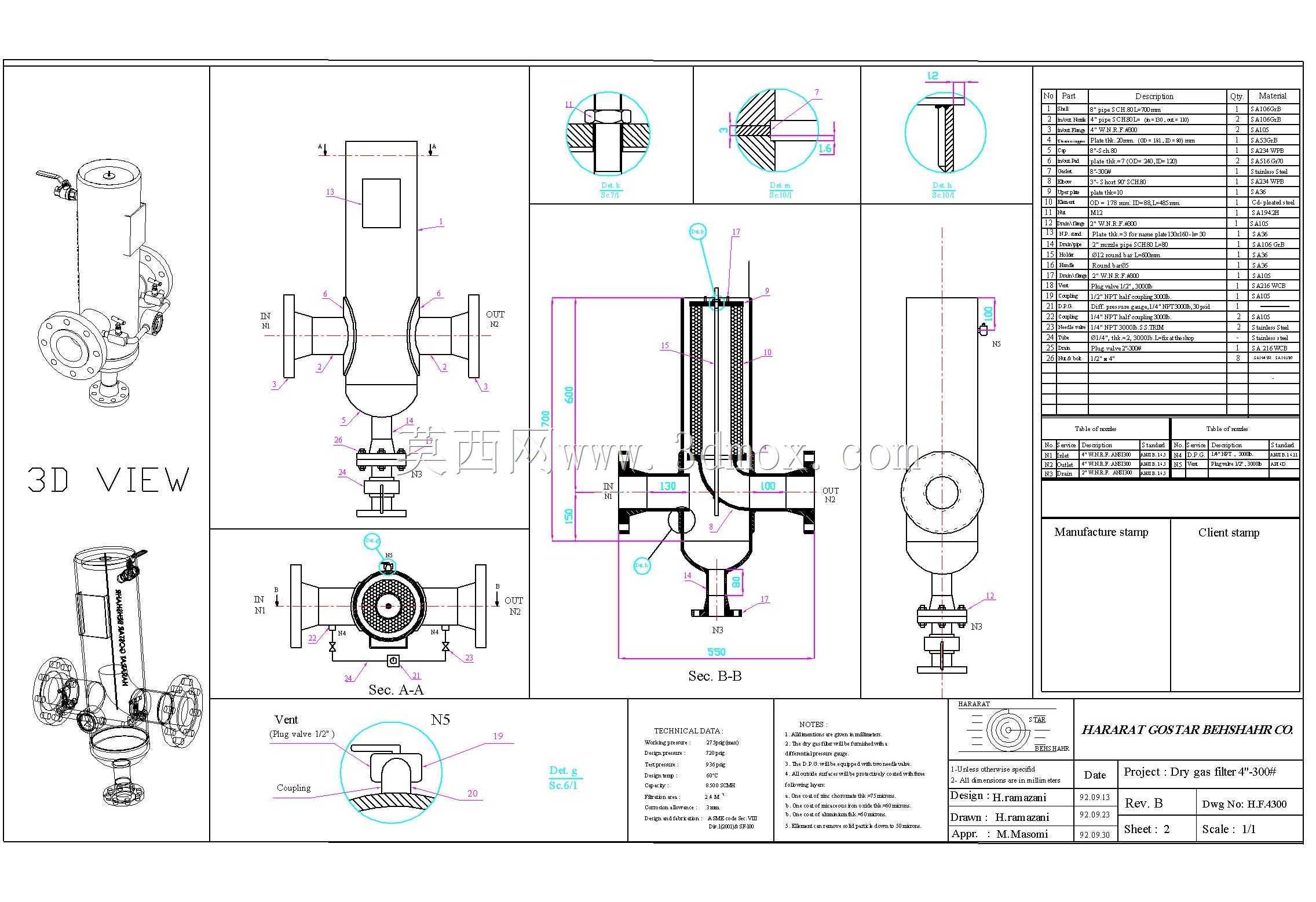

　　在天然气长输管线分输站、炼化装置原料气预处理段、燃气轮机进气前置处理单元这类对气源洁净度有硬性要求的工况里，这类立式法兰连接的干气过滤装置是管路系统里必不可少的处理单元，核心作用是滤除气相介质中裹挟的固体杂质、管道锈蚀剥落物、施工残留焊渣与粉尘颗粒，避免下游精密调压阀、流量计、密封面、燃烧器喷嘴这类对杂质敏感度极高的元件出现卡涩、磨损、密封失效问题，从源头降低非计划停机的概率。从结构设计逻辑来看，这款过滤装置采用立式承压罐体作为主体承载结构，罐体上下端采用快开式压盖结构配合顶部锁紧压件，无需完全拆卸端盖即可完成内部滤芯的更换作业，大幅压缩现场运维的停机时长，适配连续生产工况下的快速检修需求。

　　罐体侧面采用对称布置的法兰接口作为介质进出通道，两个侧方法兰的中心高保持一致，对接现场管线时无需额外做变向调整，可直接水平串接在工艺管路上，安装时仅需匹配对应压力等级的法兰垫片与螺栓紧固件即可完成装配，底部设置的下方法兰接口可作为排污口使用，日常运维时无需拆解主罐体即可排出腔体内沉积的杂质与积液，降低运维操作的复杂度。设计过程中首先要明确安装边界的尺寸约束，罐体总高度控制在常规管线操作面以上的合理区间，侧方两个连接法兰的端面间距适配同通径管路的常规安装间距，避免出现现场对接时管线错位、需要额外配接短节的问题；罐体顶部的操作空间预留足够的扳手操作余量，更换滤芯时无需拆除周边相邻管线即可完成端盖的开启操作。

　　承压壳体的壁厚根据设计压力等级做等强度校核，法兰密封面采用突面结构适配常用的非金属垫片，兼顾密封可靠性与安装便捷性；罐体内部设置滤芯定位支撑结构，可适配不同精度等级的折叠式过滤滤芯，根据现场介质的杂质含量与过滤精度要求灵活更换对应滤芯，无需改动罐体主体结构。介质从侧方入口法兰进入罐体腔体后，因腔体通径远大于管线通径，介质流速会快速降低，大颗粒杂质在重力作用下自然沉降至罐体底部的排污腔，气相介质向上穿过滤芯层时，剩余的细小固体杂质被拦截在滤芯外侧，过滤后的洁净气相从另一侧的出口法兰汇入下游管路，整个过滤过程无额外动力消耗，仅依托管路自身的介质压力即可完成作业，压损控制在工艺允许的范围内，不会对管路系统的输送效率造成明显影响。

　　在结构细节处理上，罐体侧面预留的铭牌安装位可标注设备参数、流向标识，避免现场安装时出现介质流向接反的问题；顶部的快开压盖设置安全联锁结构，只有在腔体内压力完全泄放后才能开启端盖，从结构上避免带压操作的安全风险。这类过滤装置的安装基础仅需做简单的支撑固定，依托侧方连接法兰的管路承载即可保持结构稳定，小通径规格甚至无需额外做支撑支架，大幅降低现场安装的施工成本。针对不同工况的适配性，该结构可通过更换不同材质的滤芯适配不同的介质温度、腐蚀特性，比如含硫天然气工况可选用抗硫材质的壳体与密封件，普通工业燃气工况可选用常规碳钢材质做防腐处理即可满足使用要求，整体结构的通用性较强，可覆盖多数低压气相管路的杂质过滤需求。
