快开式管道压力平衡启闭孔装置结构

　　在油气集输场站、市政给排水管线、化工流体输送系统的日常运维场景里，带压管线的开孔检修、介质取样、内置构件更换一直是影响运维效率的核心环节，传统法兰螺栓连接的开孔端盖，每次拆装都需要依次拧动多组螺栓，不仅耗时久，在高空、狭窄管廊等作业空间里操作难度极大，还容易因为螺栓受力不均出现密封失效的问题，快开式启闭孔装置就是针对这类痛点设计的管线配套部件。

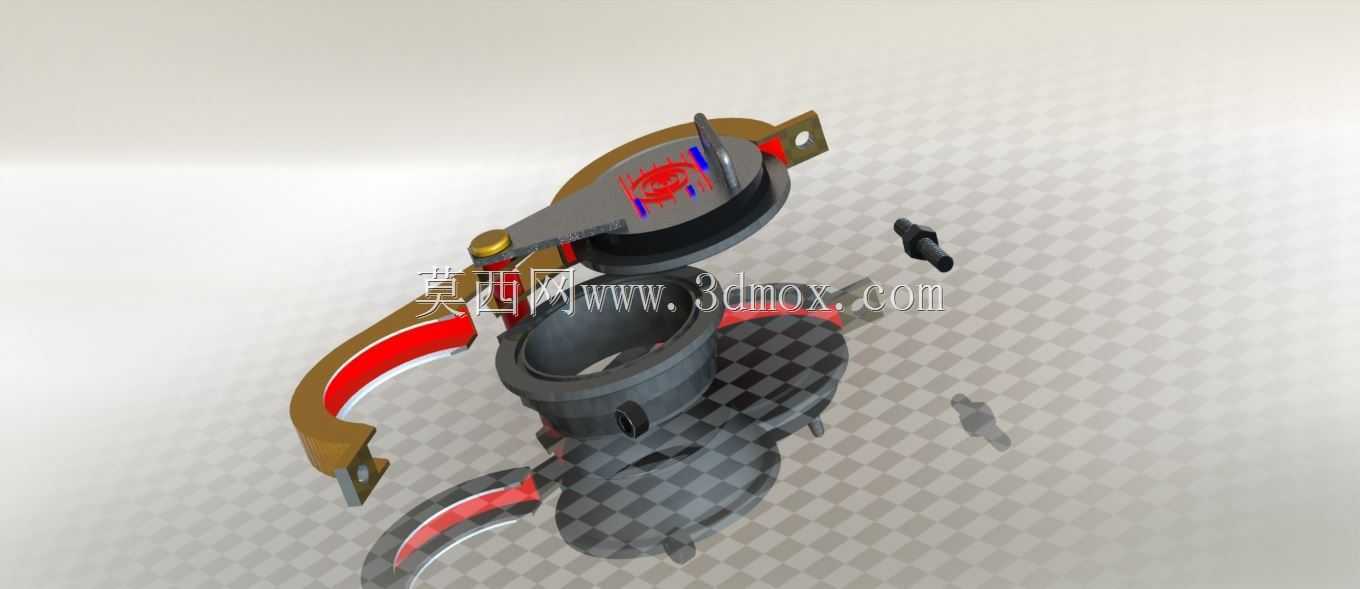

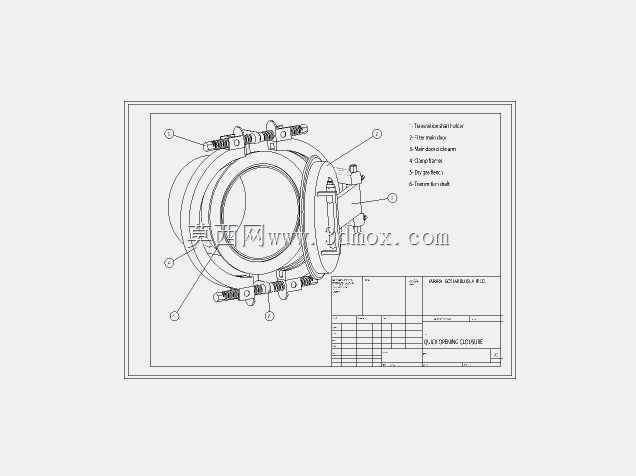

　　这套结构的核心设计逻辑是在保证承压密封可靠性的前提下，最大限度缩短端盖的启闭操作时间，整套结构没有采用传统的周向均布螺栓锁紧方案，而是通过铰接式压臂配合偏心锁紧凸轮来实现端盖的快速压紧与释放。从结构组成来看，主体部分包含与管线焊接连接的筒状基座，基座上端加工有密封槽，内置耐介质腐蚀的环形密封圈，和端盖下端的密封面形成线接触加面接触的双重密封结构，能在额定工作压力下杜绝介质渗漏。端盖一侧通过铰接轴和锁紧压臂连接，压臂的另一端设计有快开锁紧手柄，手柄转轴处带有偏心凸轮结构，当手柄向下扳动到位时，凸轮会推动压臂产生向下的压紧力，把端盖牢牢压在基座密封面上，整个锁紧过程只需要单次扳动手柄即可完成，不需要逐个拧动螺栓，单人操作就能在十几秒内完成端盖的闭合锁紧，开启时只需要向上扳动手柄解除凸轮的压紧力，就能翻开端盖露出开孔，相比传统法兰结构拆装效率提升90%以上。

　　在安装边界的设计上，这套装置的基座下端采用标准坡口结构，能够直接和同公称直径的管线进行对焊连接，不需要额外配置过渡法兰，基座的外径尺寸比连接管线大两个公称等级，既保证了开孔的通流直径满足检修、取样的操作需求，也控制了整体结构的径向尺寸，避免在密集管廊布置时和相邻管线产生干涉。铰接轴的位置设计在基座侧方的凸耳上，凸耳和基座采用一体化铸造成型后再做机加工，保证铰接部位的结构强度能承受端盖开启后的悬垂载荷，不会因为长期启闭出现铰接部位变形断裂的问题。压臂的截面采用变截面槽钢结构，在锁紧受力的关键部位做了加厚处理，既减轻了整体结构重量，也保证了锁紧时的结构刚度，不会因为压臂变形导致密封面压力不足出现泄漏。

　　考虑到现场作业的实际需求，这套结构还设计了安全联锁部件，在基座侧面靠近锁紧手柄的位置设置了压力泄放阀，当管线内部存在残余压力时，必须先打开泄放阀排尽内部压力才能扳动锁紧手柄，避免带压开启端盖导致介质喷溅伤人的安全隐患。端盖和基座之间还设计了防脱落链条，端盖完全开启后会被链条拉住，不会因为外力碰撞从铰接部位脱出掉落，适合高空作业场景下的安全操作要求。密封件的安装槽设计成可拆卸式结构，当密封圈出现老化磨损时，不需要拆卸整套装置，只需要翻开端盖就能直接取出旧密封圈更换新件，维护成本极低。

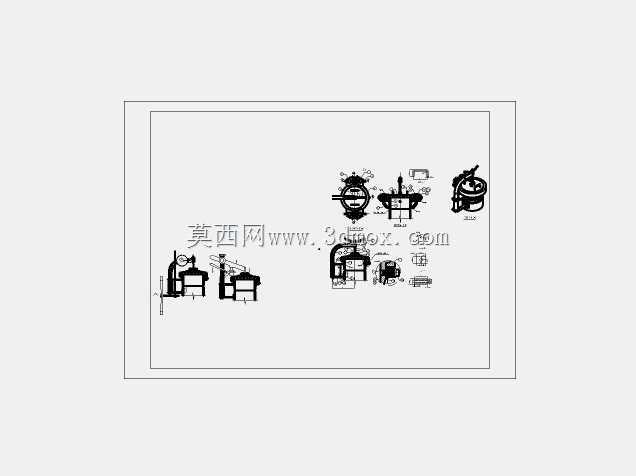

　　从实际应用的适配性来看，这套结构可以根据不同的管线压力等级调整压臂的厚度、凸轮的偏心距以及密封圈的材质，针对输送腐蚀性介质的工况，基座、端盖、压臂等金属部件可以采用不锈钢材质加工，密封圈选用氟橡胶材质；针对给排水等无腐蚀性介质的工况，可以采用碳钢材质做防腐涂层处理，控制整体制造成本。在结构建模过程中，所有运动部件都做了干涉检查，模拟手柄扳动、端盖启闭的全行程动作，确认铰接部位、凸轮锁紧部位在运动过程中不会出现卡滞，密封面在锁紧状态下的周向压力均匀，不会出现局部压力不足导致的密封失效问题。同时建模时也考虑了加工工艺性，所有机加工面都预留了合理的加工余量，铸造部位的脱模斜度符合常规铸造工艺要求，不需要特殊定制的加工工装就能完成整套部件的生产制造，适合批量加工应用在各类流体输送管线的开孔点位。
