卧式快开式工业过滤分离器结构设计

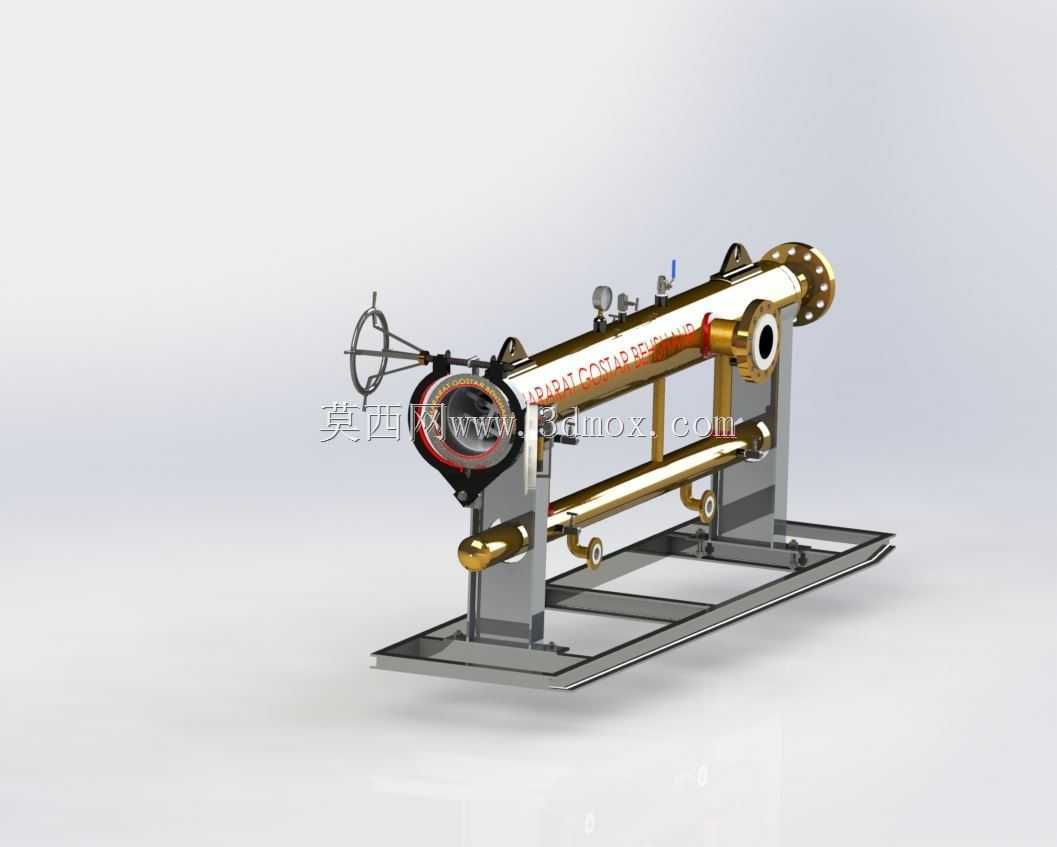

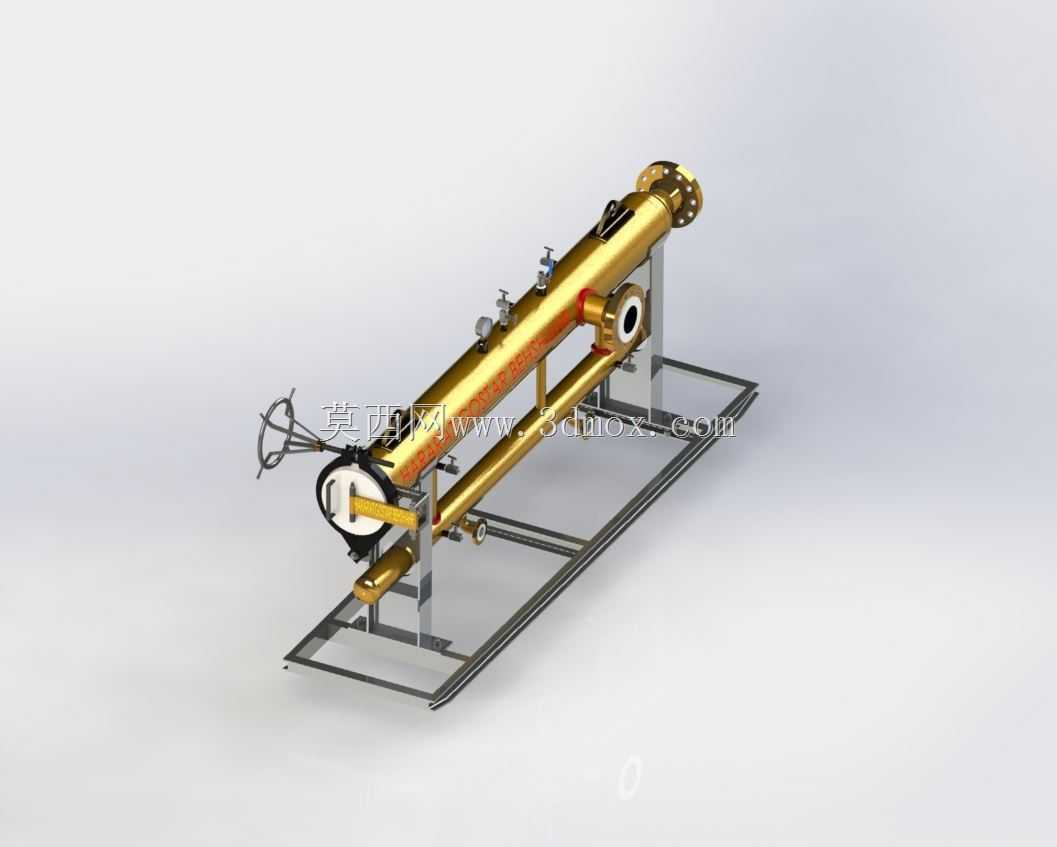

　　在油气集输场站、长输管线分输站、化工原料输送工段这类对介质洁净度有硬性要求的场景里，过滤分离器是承担介质杂质拦截、气液两相分离核心功能的关键设备，这套三维结构完整还原了现场常用的卧式快开型过滤分离器的全部结构细节，可直接用于结构校核、安装模拟、运维培训等场景。从实际工况适配角度出发，该设备采用卧式筒体布局，相较于立式结构，卧式布置能在相同处理流量下降低设备整体高度，适配场站低矮管廊的安装空间，同时卧式筒体内的滤芯布置长度更长，单台设备的容污能力更强，可延长滤芯更换的运维周期，减少场站非计划停机时长。设备左端采用手轮驱动的快开盲板结构，这一设计完全贴合现场运维的实际需求：传统法兰盲板拆卸需要逐颗松动螺栓，

　　单台设备开盖更换滤芯往往需要数小时，而快开盲板通过手轮驱动内部锁环结构实现启闭，单人操作即可在十余分钟内完成盲板开启与闭合，大幅降低运维人员的劳动强度，同时快开结构自带安全联锁设计，只有当筒体内压力完全泄放后才能转动手轮开启盲板，从结构层面避免带压开盖的安全风险。筒体顶部设置的压力表、压差表接口，可实时监测筒体内压力以及滤芯前后的压差，当压差达到设定阈值时即可提示运维人员更换滤芯，无需拆解设备检查滤芯状态；筒体侧面的介质进出口采用带颈对焊法兰结构，法兰密封面采用突面形式，适配中高压工况下的管路连接需求，进出口内部设置的导流结构可避免进入筒体的介质直接冲刷滤芯表面，防止滤芯受高速介质冲击出现局部破损，延长滤芯使用寿命。

　　筒体下部设置的排污管路与排污阀，可定期排出设备拦截下来的固态杂质以及分离出的液态积液，避免积液在筒体内堆积占用过滤空间、影响分离效率。整套设备采用撬装式底座设计，底座由型钢焊接成型，筒体通过鞍式支座固定在底座框架上，底座预留地脚螺栓安装孔，现场安装时无需额外制作混凝土基础支架，直接将撬块吊装到位后固定地脚螺栓、对接进出口管路即可投入使用，大幅缩短现场安装施工周期。从结构设计逻辑来看，筒体壁厚按照对应设计压力下的压力容器规范计算取值，快开盲板的锁环、密封圈槽位置做了局部加厚处理，抵消开孔与结构应力集中带来的强度削弱；内部滤芯组件采用拉杆式固定结构，更换滤芯时只需松开端部压盖即可抽出整组滤芯，无需拆解内部管路。

　　设备的安装边界需要重点关注：左端快开盲板开启时需要预留不小于筒体直径的操作空间，用于抽出内部滤芯，因此设备安装时左端不能紧贴墙体或其他设备；底座下方需要预留足够的排污操作空间，方便运维人员操作排污阀、接取排污介质；顶部仪表接口需要预留仪表安装与读数的空间，避免被上方管廊遮挡。在实际选型适配时，可根据处理介质的流量、杂质含量、设计压力调整筒体长度、滤芯数量以及法兰通径，这套三维结构的参数化特征完整，修改对应尺寸即可快速生成不同规格的同类型设备模型，减少重复建模的工作量。设备表面的防腐涂层、管路标识也完全按照工业现场的规范设置，筒体上的介质流向标识可避免现场安装时出现进出口接反的问题，支架与筒体接触位置设置的减振垫，可减少介质流动时产生的振动传递到底座与管路，降低管路焊缝长期受振动出现疲劳开裂的风险。
