快开式管道封口夹紧装置结构设计

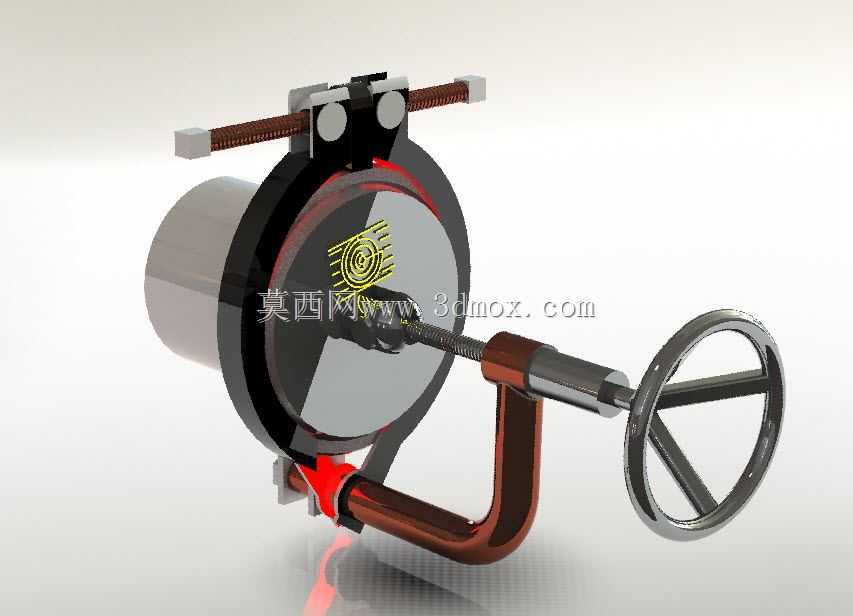

　　在化工、食品加工、市政给排水、流体输送管线的日常运维与临时作业场景中，经常需要对敞口管段进行快速封堵，避免管内残留介质泄漏、外界杂物进入管线内部，传统的法兰盲板封堵需要拆装多组螺栓，作业耗时长，劳动强度大，在应急抢修、间歇式生产的管线切换作业中效率短板十分明显，这款快开式封口装置正是针对这类场景开发的管路封堵构件。从结构逻辑来看，该装置采用C型架作为主体承载结构，架体一端设置与管道外径适配的弧形抱卡结构，抱卡内侧预留密封件安装槽，可根据输送介质特性选配橡胶、聚四氟乙烯等不同材质的密封垫，保证封堵接触面的密封性能；架体另一端配置梯形螺纹传动副，手轮作为手动操作端，转动手轮时可带动顶压头沿轴向进给，顶压头端面设置与管道端口匹配的压盘，

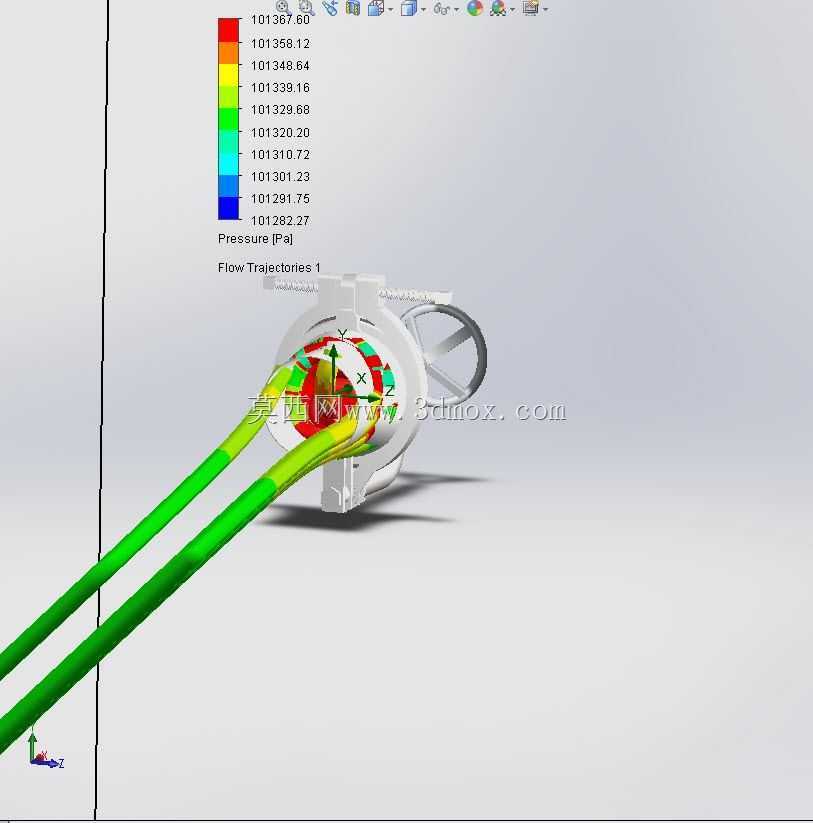

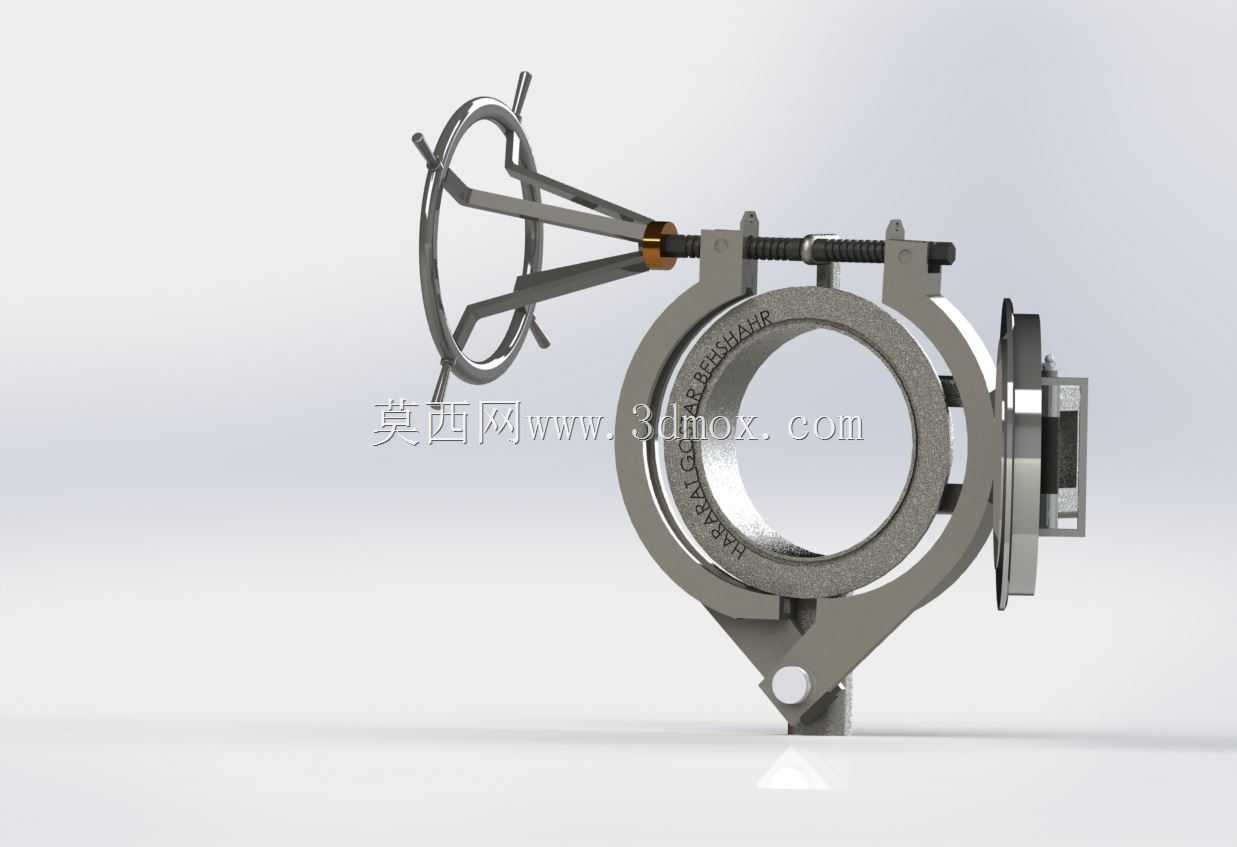

　　当装置卡装到管道端部后，转动手轮即可让顶压头持续压紧管道端面，配合上部的两组横向锁紧螺杆，可将整个装置牢牢箍在管道端部，无需在管道上焊接额外支座、也不用对管道端面做打孔等二次加工，安装过程单人即可完成。设计过程中重点考量了操作效率与受力合理性，上部的横向锁紧螺杆采用细牙螺纹，可快速调整抱卡的开合范围，适配一定公差范围内的管道外径，降低现场安装时的对位难度；传动螺杆选用梯形螺纹而非普通三角螺纹，一方面具备更好的轴向承载能力，可承受封堵时管内残余压力产生的轴向推力，另一方面具备自锁特性，当手轮停止转动后，顶压头不会因为介质压力反推出现松脱，无需额外设置锁止销，简化了操作步骤。C型架的截面采用变厚度设计，在顶压头安装座、

　　抱卡根部等应力集中区域做了加厚过渡处理，同时通过有限元校核优化了架体的圆弧过渡角度，避免应力集中导致的架体变形，在保证整体结构强度的前提下尽可能控制构件重量，方便现场作业人员搬运携带。从安装边界来看，该装置适配公称通径40mm的圆形管道，安装时仅需要管道端部预留长度不小于120mm的直线管段，管道外壁无明显凸起、焊缝余高不超过2mm即可顺利卡装，装置安装完成后整体径向突出管道外壁的尺寸不超过180mm，轴向总长度不超过260mm，在管线排布密集、操作空间狭窄的车间管廊、井下管线场景中也能顺利使用，不会和周边管线、支架产生干涉。手轮的操作半径设置为80mm，按照梯形螺纹的导程计算，单人施加不超过150N的圆周力即可产生足够的顶紧力，

　　达到额定密封压力要求，不需要借助加力杆等额外工具，日常操作十分便捷。装置的所有受力构件均采用金属材质加工，与介质接触的密封压盘、抱卡内壁可根据使用场景做防腐处理，输送普通水、中性流体时采用碳钢喷漆即可，输送腐蚀性介质时可更换为不锈钢材质构件，适配不同行业的使用需求。和传统的螺栓压紧式盲板相比，该快开结构的拆装时间可缩短70%以上，在需要频繁开启封堵的管线末端、临时试压作业管口、应急抢修漏点的临时封堵场景中，能够大幅降低作业人员的劳动强度，缩短作业时长，尤其是在带压应急抢修场景中，更快的封堵速度意味着更少的介质泄漏、更低的作业风险。结构设计过程中还特意考虑了易损件的更换便利性，密封垫采用嵌入式安装，不需要拆解整个传动结构即可快速更换磨损老化的密封件，降低后期维护成本；传动螺杆部位预留润滑脂加注通道，长期户外使用时可定期加注润滑脂，避免螺纹锈蚀卡滞，保证装置在潮湿、多尘的恶劣工况下也能灵活操作。
