透明按动式中性笔结构三维设计

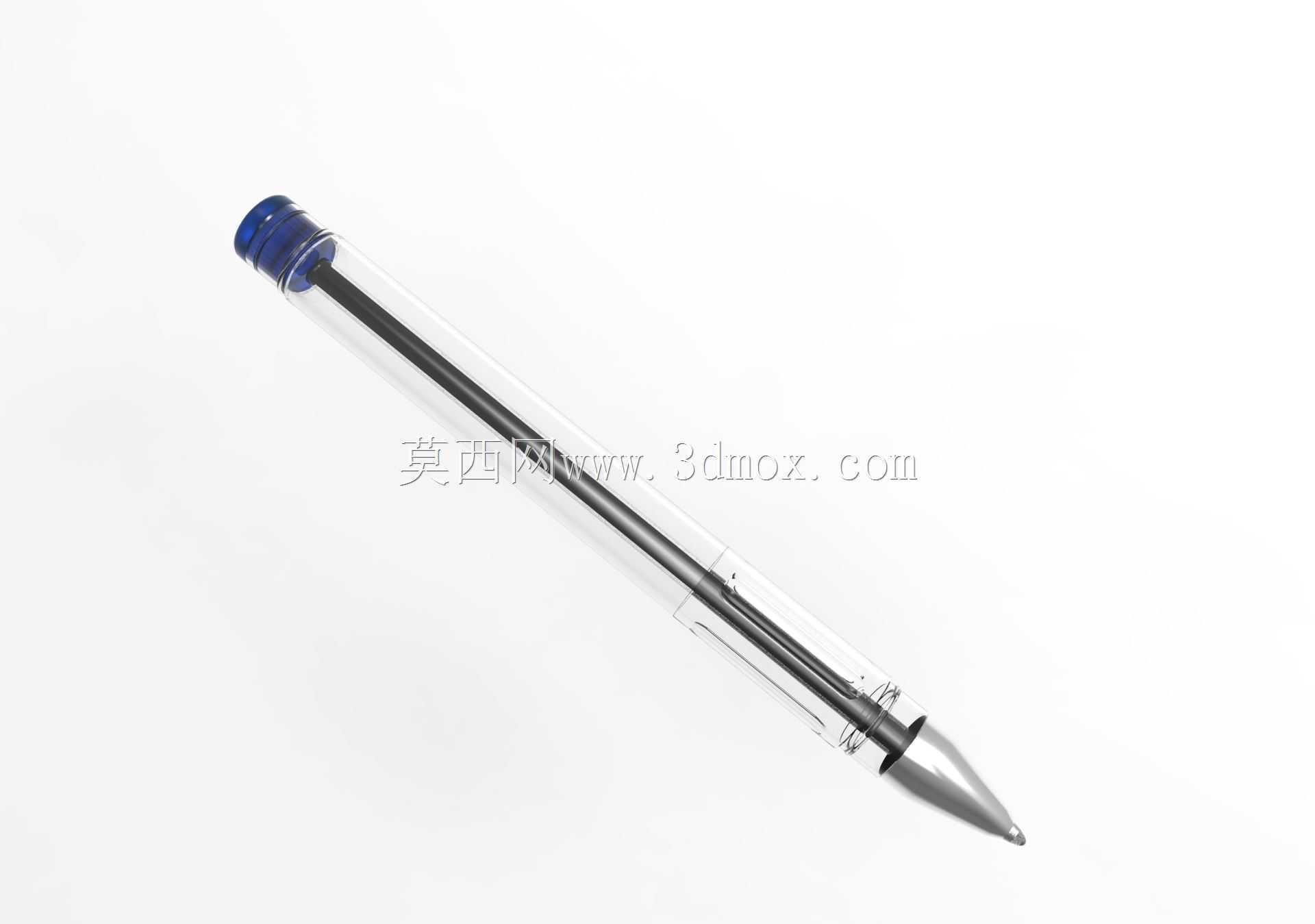

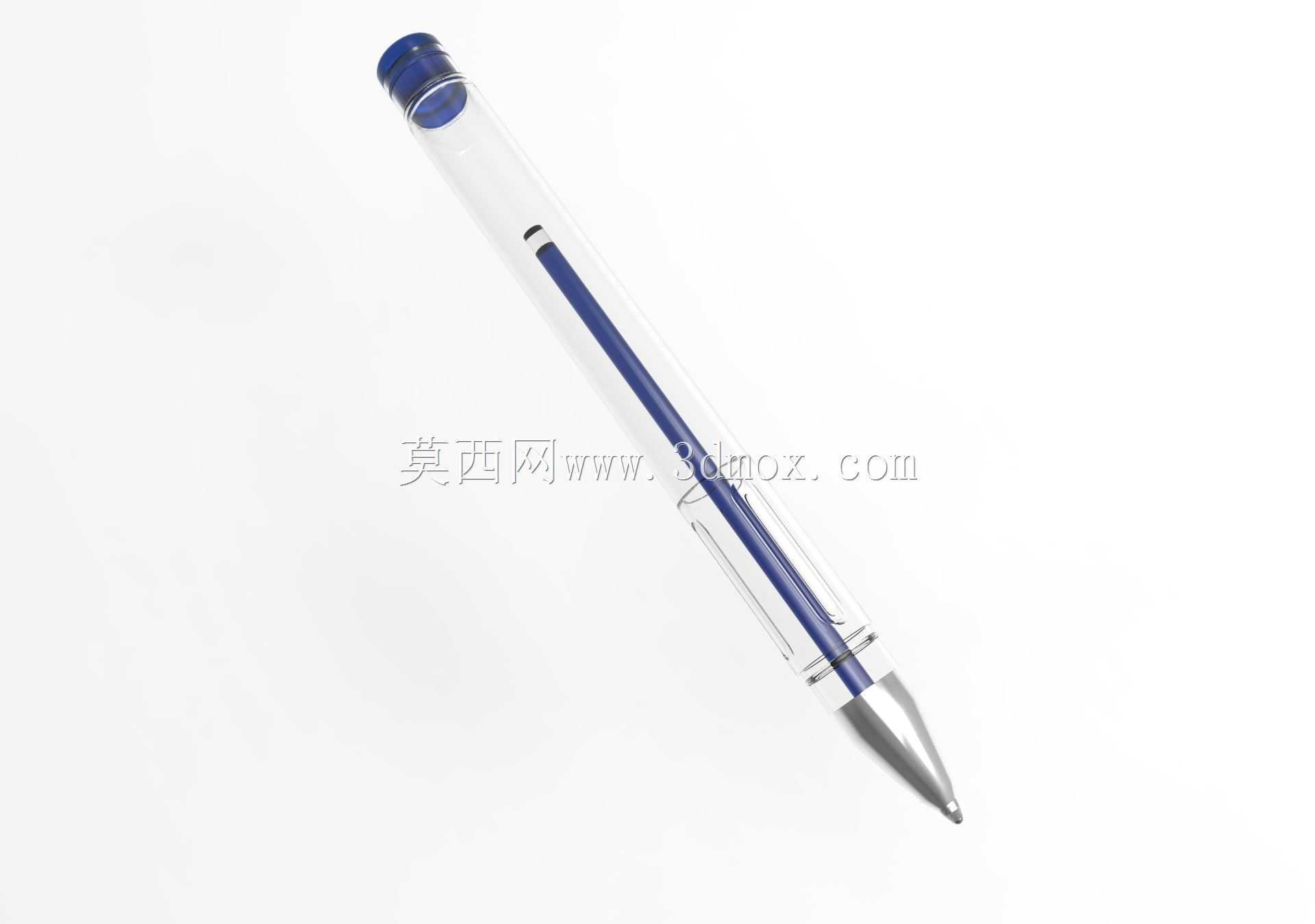

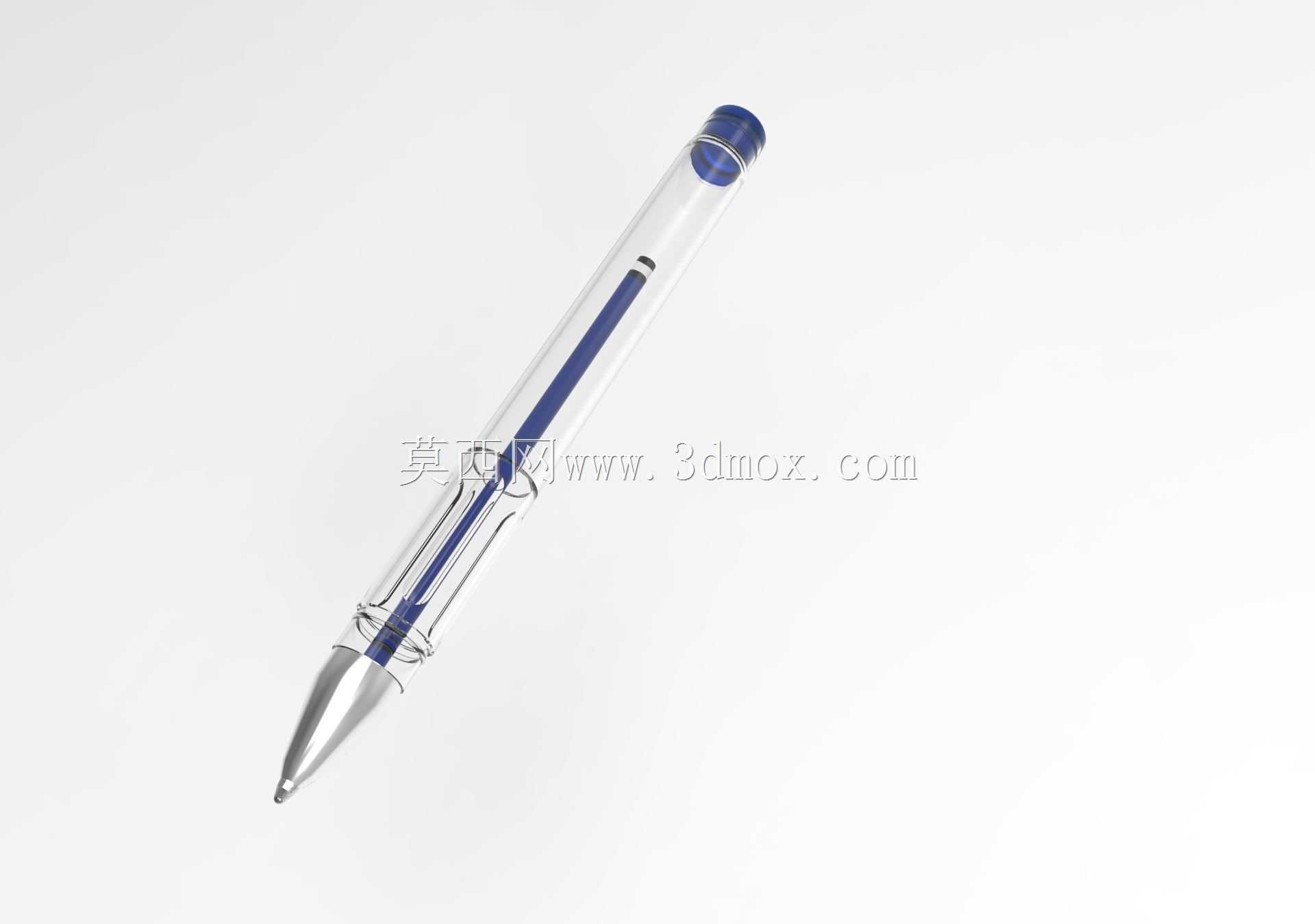

　　日常办公与学习场景中，按动式中性笔是普及率最高的书写工具之一，这款透明笔身的按动中性笔结构设计，完全贴合量产装配的实际需求，从结构配合到外观细节都经过多轮适配调整。笔身整体采用直筒式流线造型，握持段做了微收腰处理，直径控制在11mm左右，匹配多数人手握持的舒适尺寸，整笔长度控制在145mm，放入常规笔袋、工装口袋都不会出现突出剐蹭的问题，笔夹位置做了内凹避让，夹在笔记本、工服口袋上时贴合度更好，不会因为外力剐蹭轻易脱落。

　　从结构设计逻辑来看，这款笔采用经典的按动式棘轮出芯结构，内部的弹簧、按动顶块、棘轮卡位件都做了公差适配，笔芯选用通用规格的0.5mm中性笔芯，替换时不需要拆解整笔，只需要旋开笔尖段的金属笔咀即可完成更换，适配市面上绝大多数同规格替芯，降低了后续使用的耗材成本。透明笔身采用AS透明塑料材质设计，壁厚控制在1.2mm，既保证了注塑成型时的流动性，避免出现缺胶、缩水的成型缺陷，也能让使用者直观看到内部笔芯的剩余墨量，不用反复拧开笔身查看，日常使用时的便利性更强。笔尖处的金属笔咀采用铜质电镀工艺，和笔身塑料段采用螺纹旋合配合，螺纹配合长度设计为8mm，日常更换笔芯反复旋拧也不会出现滑牙问题，笔咀出芯孔做了0.3mm的倒角处理，避免笔芯头部晃动导致的书写断墨问题。

　　笔尾的按动帽做了防滑纹理设计，按动行程控制在5mm，按压力度调校在15N左右，按动时不会因为力度太轻出现误触出芯，也不会因为力度过大导致按动费力，长期按动使用也不会出现手指酸痛的问题。笔内部的弹簧采用不锈钢材质，线径0.4mm，自由长度25mm，装配后预压量3mm，保证按动后笔芯可以顺畅回缩，不会出现卡滞、回缩不到位的问题。笔身内部的笔芯定位筋做了3条均匀分布的凸筋，凸筋高度0.5mm，刚好卡住笔芯的塑料笔杆，避免书写时笔芯晃动导致的笔迹偏移问题，同时凸筋和笔芯之间预留了0.1mm的间隙，更换笔芯时可以顺畅插入，不会出现卡紧难以插拔的问题。

　　在实际应用场景中，这款笔除了日常办公书写使用，也可以作为文具类产品结构设计的参考案例，建模时所有配合面都做了拔模角度处理，笔身外表面拔模角度1度，内部结构筋位拔模角度1.5度，完全符合注塑模具的开模要求，不需要后续做结构修改就可以直接用于模具开发。笔身上的装饰环采用蓝色配色，和内部蓝色笔芯形成视觉呼应，笔尾的按动帽也采用同色系蓝色，整体视觉风格统一协调，透明笔身可以直观展示内部的结构运作过程，也适合作为机械结构教学的演示案例，让初学者直观理解按动式卡位结构的工作原理。

　　设计过程中针对容易出现的卡滞问题做了专门优化，棘轮卡位件的齿形做了圆角处理，避免长期使用后齿形磨损导致的卡位失效，按动顶块和笔身内壁的配合间隙控制在0.2mm，既保证按动时的同轴度，也不会因为间隙过小出现按动卡涩的问题。笔夹部分和笔身上盖采用一体化注塑设计，笔夹的弹性臂厚度设计为2mm，夹持厚度范围在0.3mm到5mm之间，可以夹持在不同厚度的笔记本、文件夹、工服面料上，反复夹持1000次以上也不会出现塑性变形、断裂的问题，满足日常高频使用的强度要求。
