USB转Micro USB通用串口数据连接线

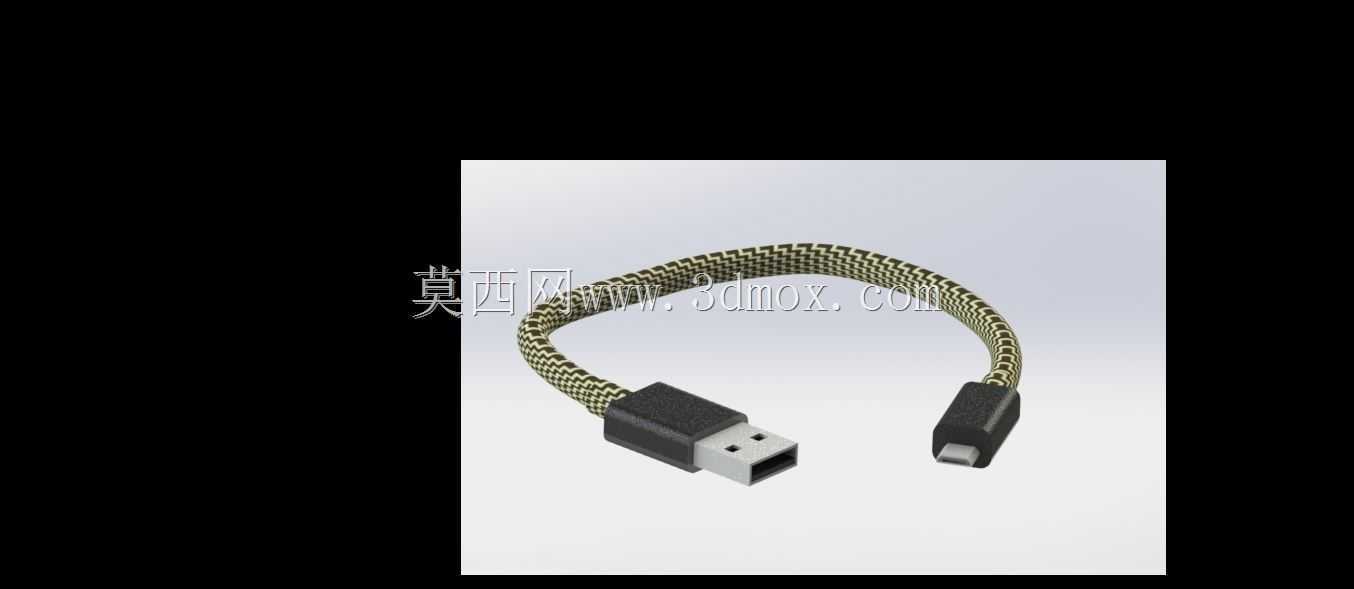

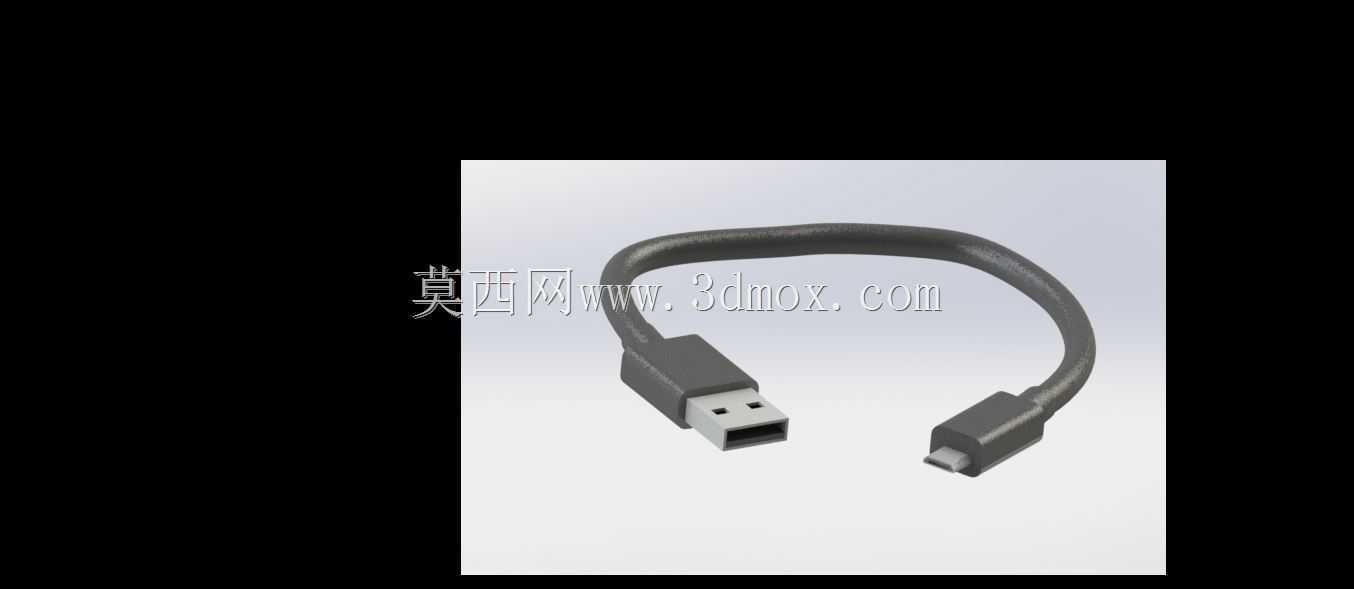

　　日常做设备调试、嵌入式开发、小型数码外设接驳的时候，这类USB转Micro USB的通用串口线是工位上永远不会嫌多的耗材，很多人觉得一根线而已随便买就行，真到现场调试的时候才知道，线体弯折寿命、接口插拔松紧、屏蔽层抗干扰能力，每一点都能直接影响调试效率，甚至会因为接触不良浪费大半天排查问题的时间。做这个三维模型的时候，最先考虑的不是外观渲染多精致，而是要把实际使用里的安装边界、干涉情况都还原到位——很多工程师做整机结构设计的时候，经常会忽略走线的空间预留，要么留的线槽太窄穿不过接头，要么接口位置留的余量不够，插上线之后和旁边的结构件顶死，最后只能临时改模或者飞线，反而增加不必要的成本。

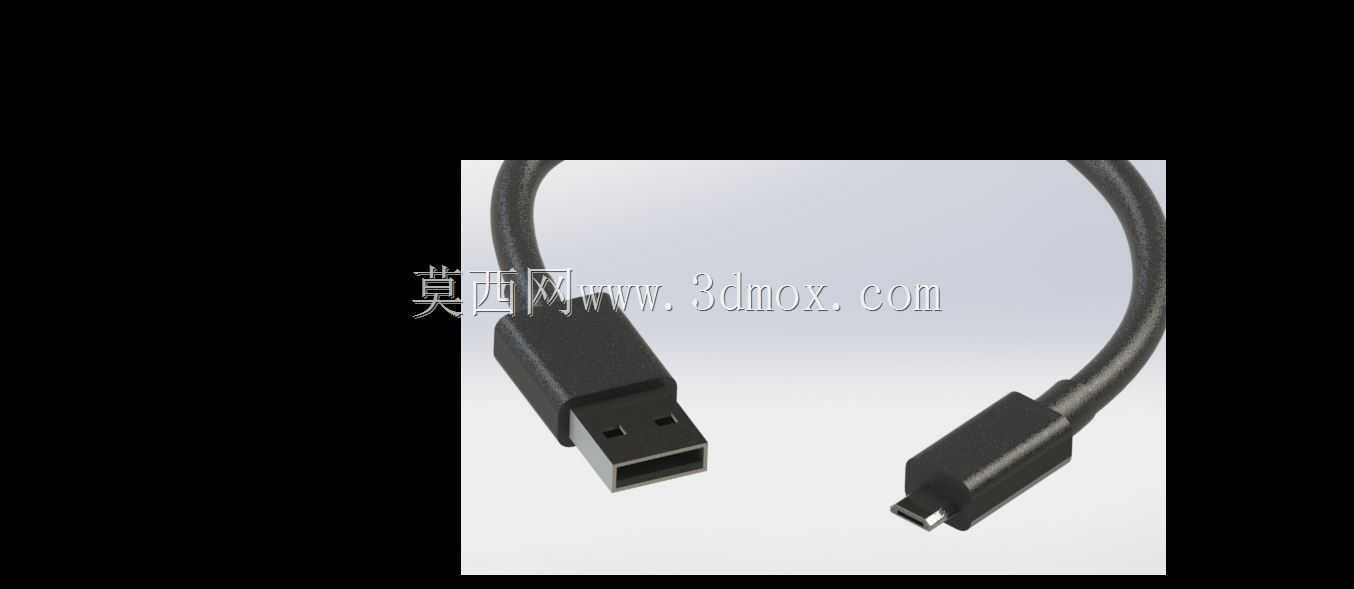

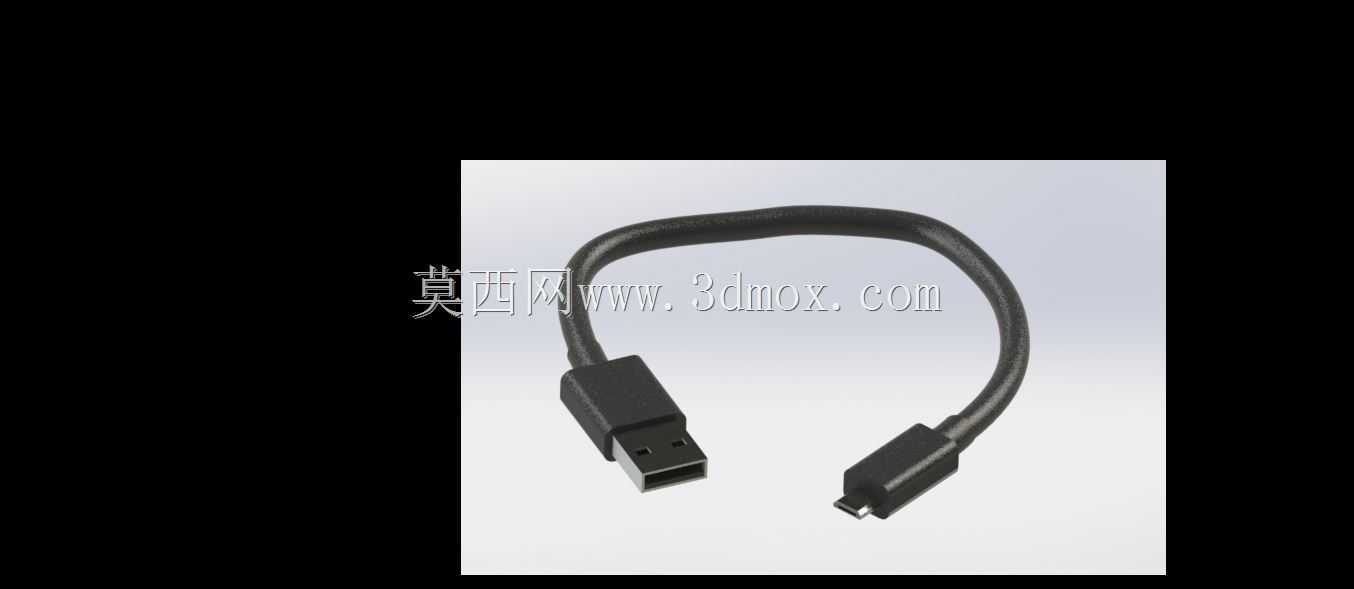

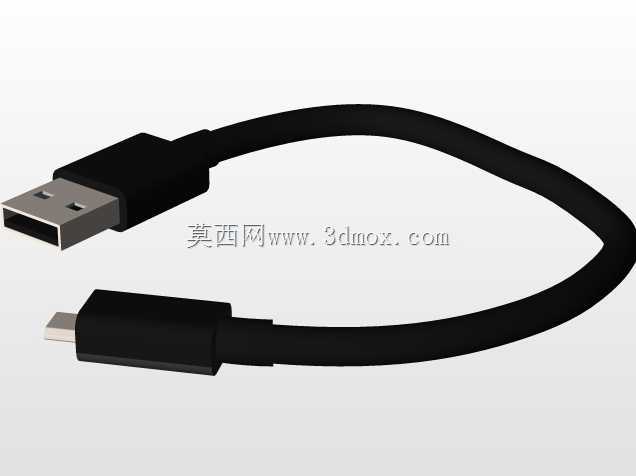

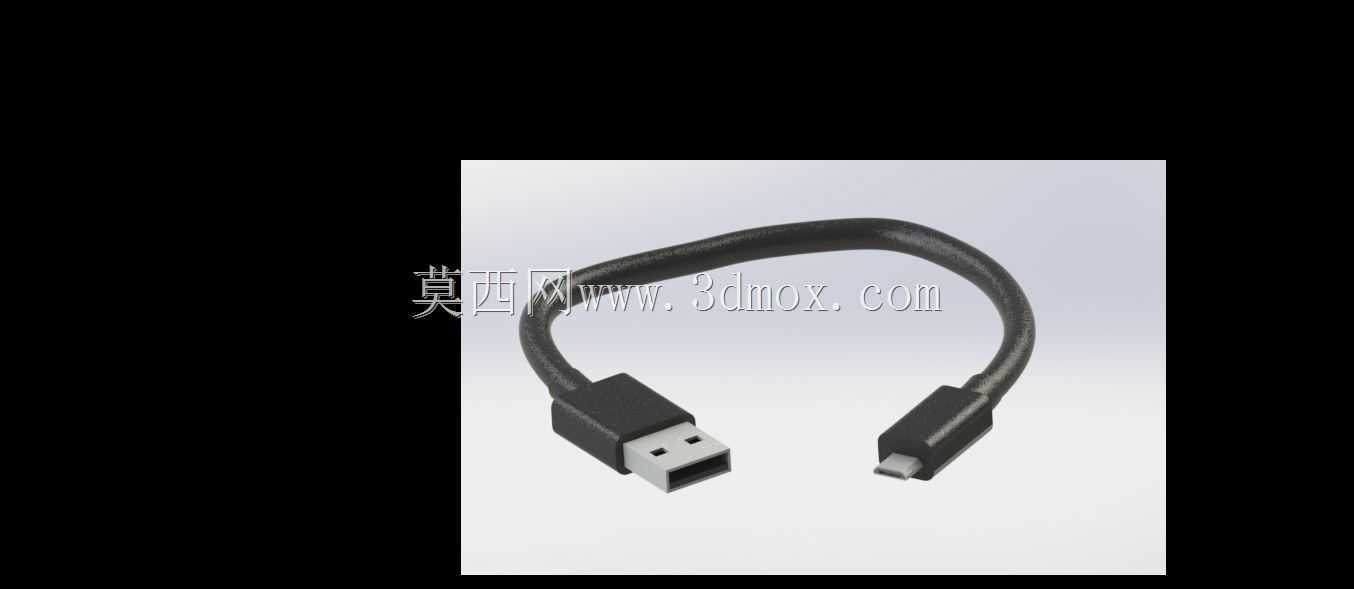

　　建模的时候特意把两端接头的实际尺寸做了还原，标准USB Type-A公头的金属外壳宽度12mm、厚度4.5mm，接头前端到注塑尾档的长度是14mm，Micro USB公头的金属部分宽度6.85mm、厚度1.8mm，尾档的注塑圆角也按照实际量产的公模尺寸做了R0.8的处理，线体部分默认做了自然弯曲的松弛状态，直径3.2mm，和常规带铝箔屏蔽的28AWG四芯线线径一致，不管是做设备内部走线模拟，还是做产品外包装的配件布局设计，都能直接用来做干涉检查，不用再反复调整线体的占位尺寸。

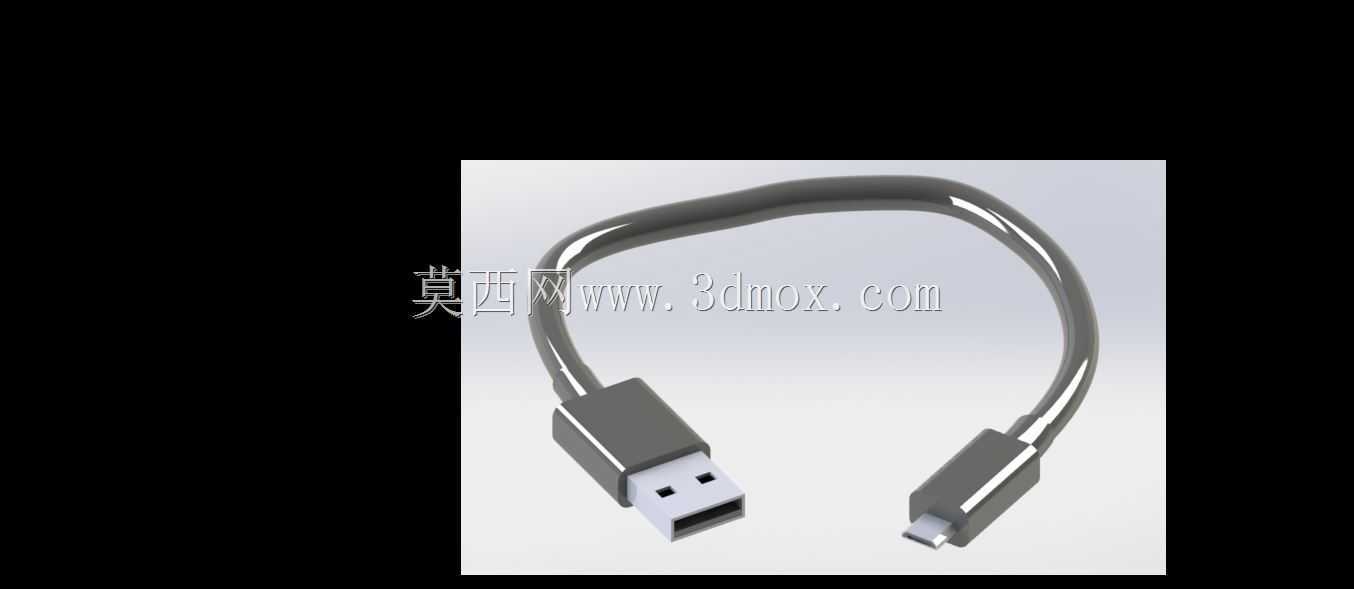

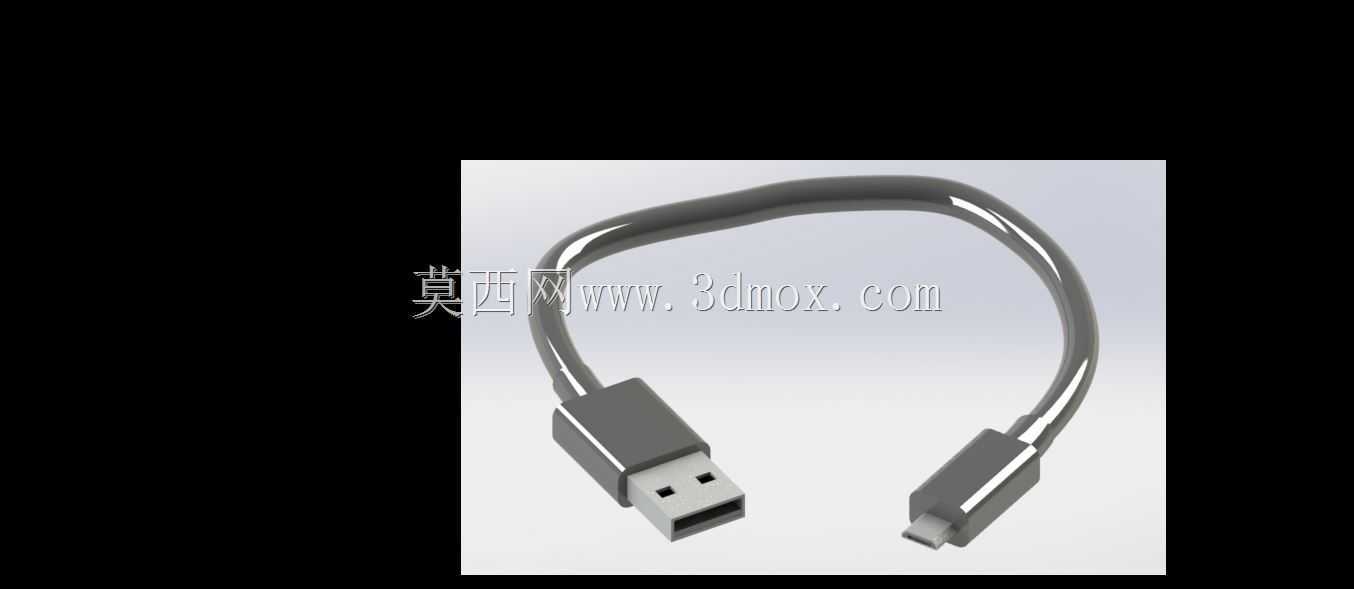

　　这类线的实际应用场景比很多人想象的广，除了常见的给旧款安卓手机、便携数码设备传数据充电，工业场景里很多小型传感器模块、开发板、手持数据采集终端、串口调试工具，都是用这类接口做供电和数据传输，甚至很多小型3D打印机、桌面级雕刻机的控制板固件烧录，也得靠这种线连接电脑完成。设计线体弯曲形态的时候，特意参考了实际使用里最常见的自然垂落弧度，没有做生硬的直角弯折，因为实际量产的线内部有铝箔屏蔽层和抗拉扯的纤维丝，最小弯折半径不能低于线径的5倍，也就是16mm左右，如果在结构设计里把线的走线路径压到小于这个弯折半径，长期使用会出现内部芯线断裂、屏蔽层破损导致数据传输丢包的问题，这个细节在模型里做了特意的还原，方便做结构评审的时候直接判断走线空间是否合理。

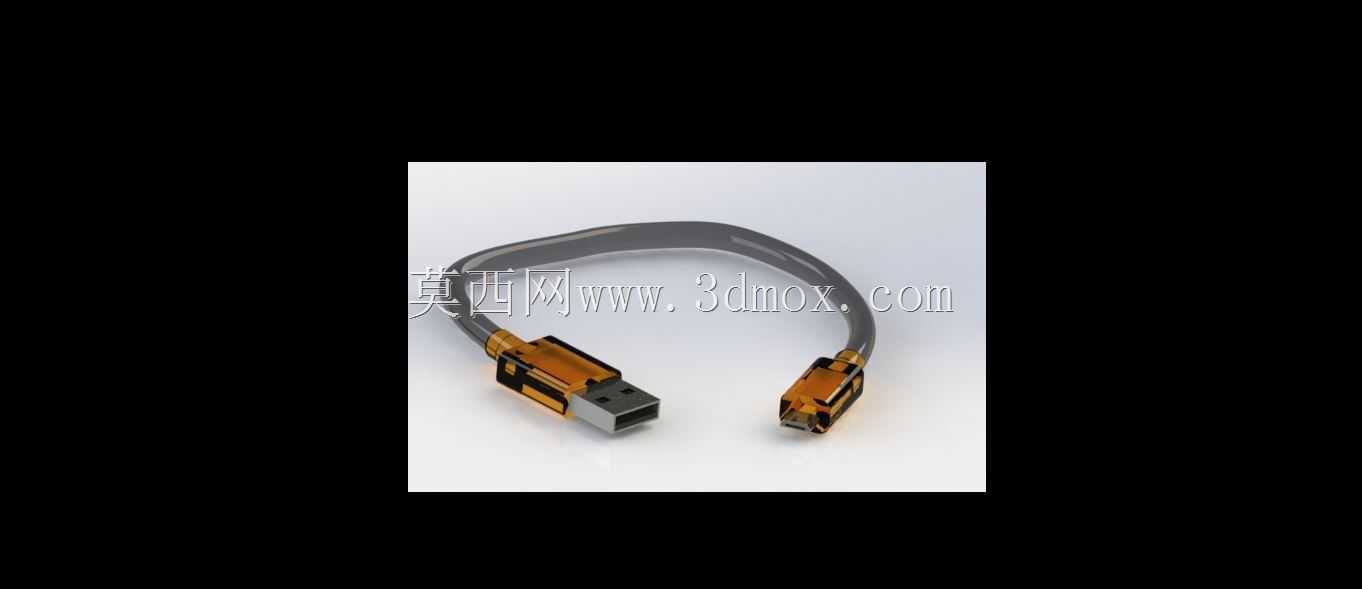

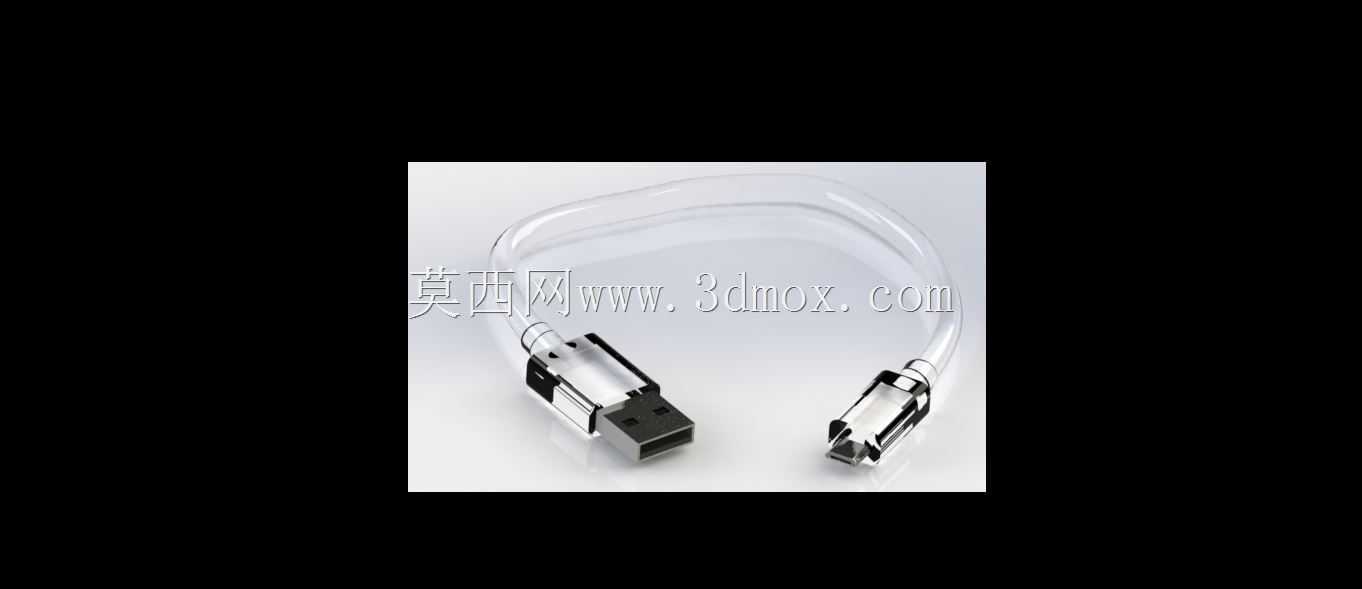

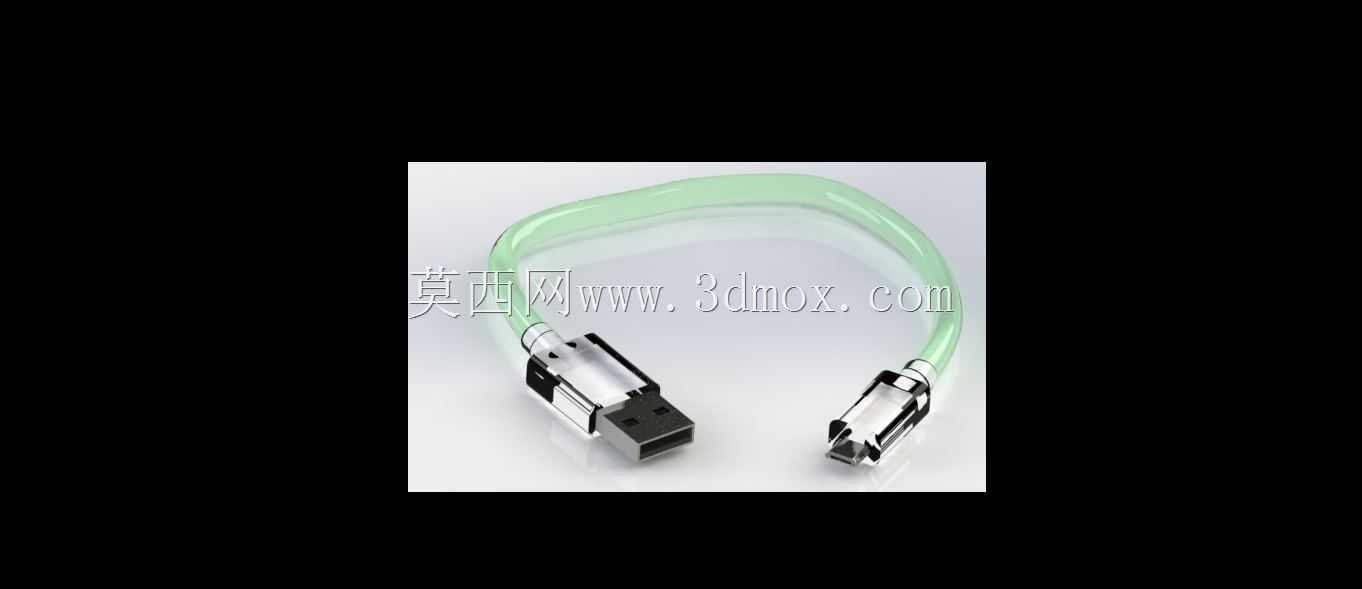

　　两端接头的注塑部分做了常规的哑光磨砂质感还原，金属接头部分做了镀镍层的金属质感，没有做过度的镜面效果，因为实际量产的接头都是冲压镀镍工艺，表面是细微的拉丝哑光质感，不会有镜面一样的高反光，渲染的时候也考虑到了实际产品的材质特性，方便做产品展示图的时候直接调用材质，不用再重新调整材质参数。另外在建模的时候，把接头内部的卡扣结构也做了简化还原，Micro USB接头两侧的倒扣卡位、USB-A头内部的弹片位置都留了对应的空间，要是需要做接口对接的模拟动画，或者做母座的配合公差检查，这个模型的接口尺寸可以直接作为参考，不用再去查标准件手册核对接口的配合尺寸。

　　很多刚入行的结构工程师做设计的时候，经常会把连接线当成非标准件随便画个圆柱体占位，等到实际打样组装的时候才发现，接头的尺寸比自己画的占位模型大，要么插不到位，要么和旁边的按键、接口干涉，尤其是做便携类数码产品、小型工业手持设备的时候，走线空间本身就很紧凑，差个1-2mm就可能导致整个结构要重新调整。这个模型在做的时候，所有外形尺寸都对标市售量产的常规串口线尺寸，没有做夸张的美化或者缩小，不管是用来做整机装配的干涉检查，还是做产品说明书的配图、配件清单的三维示意，都能直接使用，不用再二次调整尺寸。另外线体的长度默认做了300mm的常规款长度，要是需要不同长度的走线模拟，也可以直接调整线体的路径长度，两端接头的部分是独立的实体，可以直接搭配不同长度的线体使用，适配不同的设备走线需求。

　　实际在工业调试场景里，这类线经常会被反复插拔、弯折，所以接头和线体连接的位置做了尾档的加长处理，模型里也还原了这个防弯折的尾档结构，长度8mm，做了渐变的锥度过渡，这个位置是整根线最容易出现芯线断裂的地方，很多廉价线就是因为尾档做的太短太硬，弯折几次就断芯，建模的时候把这个结构做出来，也能提醒设计人员在评估配件选型的时候，注意尾档的结构长度，避免选到容易损坏的劣质线材。另外线体的屏蔽层结构虽然没有做单独的分层建模，但线径是按照带屏蔽层的标准线径设置的，要是需要做EMC相关的结构模拟，也可以基于这个线径给屏蔽层分配对应的材质参数，不用重新测量线体的外形尺寸。
