工业传动用实心直齿轮结构设计

　　在常规中小载荷的工业传动场景中，这类实心结构直齿轮的应用覆盖范围极广，从普通输送线的动力传递单元，到小型工装夹具的分度驱动机构，再到通用机床的辅助进给传动链，都能见到这类齿轮的实际应用。不同于大模数重载齿轮采用的辐板式、轮辐式减重结构，这类小尺寸实心直齿轮的结构选型，本身就是针对小中心距、低线速度、中等扭矩的传动工况做的适配——当齿轮齿顶圆尺寸较小，齿根到安装孔的壁厚不足以支撑辐板开孔的结构强度时，实心结构反而能在加工便利性、结构刚性上取得更优的平衡。

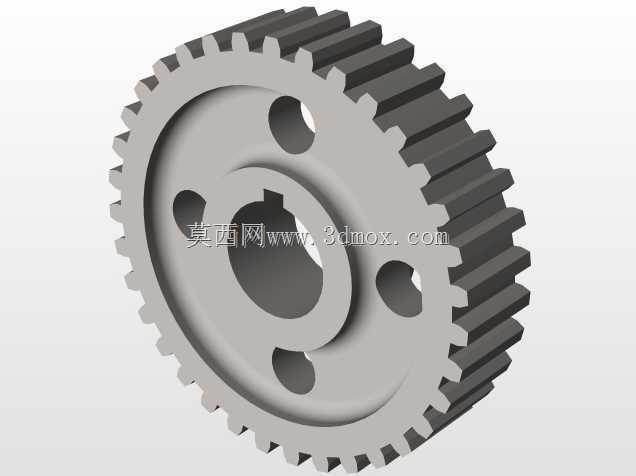

　　从实际使用的功能特性来看，直齿轮本身的啮合特性是沿齿宽方向全齿同时进入啮合，没有斜齿轮的轴向分力，对支撑轴承的轴向载荷要求更低，安装调试时不需要额外调整轴向间隙来抵消啮合产生的轴向力，在安装空间紧凑、支撑结构简单的传动节点中，这种特性能够大幅降低装配调试的难度，也能减少后期运维中因轴向窜动引发的齿面偏磨问题。这类带端面安装沉孔的直齿轮，通常是通过端面的三个均布安装孔与传动轴端的法兰盘配合锁紧，相比传统的键连接+轴端挡圈的固定方式，法兰式的端面连接能够传递更大的冲击载荷，也能避免键槽对齿轮轮毂强度的削弱，在频繁正反转的传动场景中，这种固定方式的连接可靠性要远高于普通平键连接。

　　设计这类齿轮的时候，首先要匹配传动系统的模数、齿数、压力角这些核心啮合参数，在确定齿部参数的基础上，再结合安装端的接口尺寸做结构适配。首先是轮毂内孔的尺寸，要匹配对接法兰的定位凸台尺寸，保证装配后齿轮的回转中心与传动轴的同轴度控制在允许的形位公差范围内，避免因同轴度误差引发的传动径向跳动，导致齿面啮合间隙不均、运转噪音过大的问题。端面上的三个安装孔采用120度均布的设计，一方面是保证锁紧力沿圆周方向均匀分布，避免锁紧后齿轮端面与法兰端面出现贴合间隙，另一方面均布的安装孔也能在做动平衡的时候更容易调整平衡量，对于线速度稍高的应用场景，均匀的质量分布能够有效降低运转时的振动。

　　从安装边界的尺寸约束来看，这类齿轮的齿宽尺寸通常会比配对啮合的齿轮齿宽小1到2毫米，这个设计细节是为了补偿装配时的轴向位置误差，避免齿轮端面与相邻的箱体壁面或者轴承端盖发生摩擦干涉。齿轮端面的沉孔深度要匹配安装螺钉的头部高度，保证螺钉锁紧后头部不会高出齿轮端面，防止齿轮运转时螺钉头部与周边的固定结构发生碰撞。齿顶圆的外圆尺寸要严格控制与相邻传动部件的安全间隙，尤其是在多齿轮排布的变速箱腔体内，要保证非啮合状态的齿轮之间留有足够的安全距离，避免运转过程中出现齿顶剐蹭的问题。

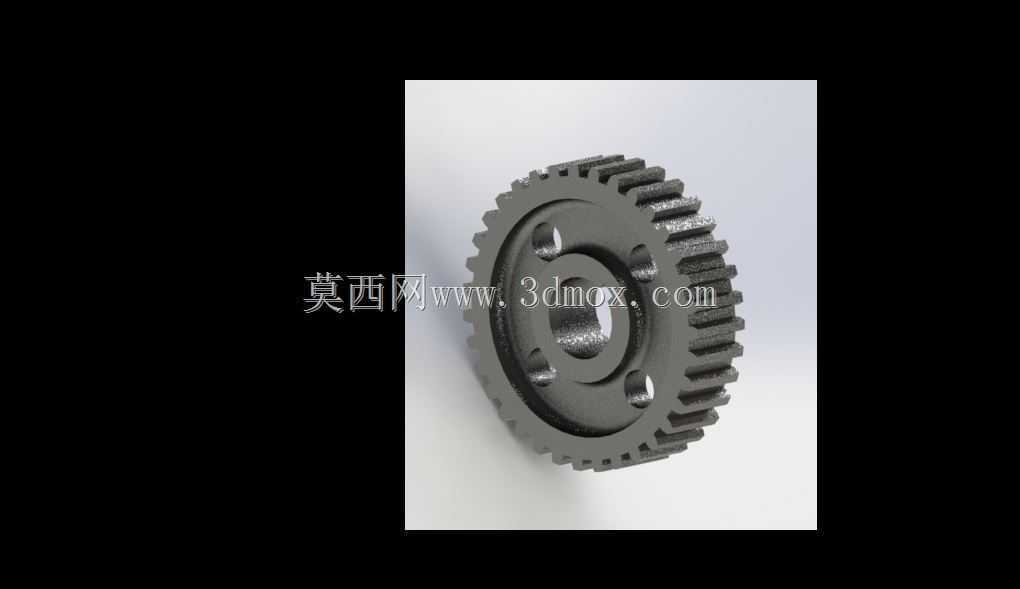

　　在实际的建模过程中，齿部的渐开线齿形采用近似参数化生成的方式，能够满足常规工况下的啮合精度要求，不需要做超高精度的齿形修形，毕竟这类齿轮多用于对传动噪音、传动精度要求不是极端严苛的通用传动场景，近似齿形既能够降低建模的复杂度，也能匹配常规滚齿、插齿的加工工艺，不需要特殊的定制刀具就能完成加工。齿轮的所有棱边都做了小尺寸的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时毛刺脱落进入啮合齿面造成齿面压伤，另一方面也能在齿轮装配入箱的时候起到导向作用，避免锐边刮伤箱体的密封元件。轮毂内孔与端面的垂直度公差、安装孔的位置度公差，都是建模时需要明确标注的形位要求，这些公差会直接影响齿轮装配后的运转精度，也是实际加工过程中需要重点管控的尺寸项。

　　这类实心直齿轮的选材通常会根据实际载荷大小选择45号钢或者40Cr调质处理，齿面根据耐磨要求选择是否做高频淬火处理，对于载荷更小的轻载场景，也可以采用工程塑料材质加工，进一步降低运转噪音和加工成本。不同材质的选型对应的结构尺寸不需要做大幅调整，只需要根据材料的强度特性适当调整轮毂壁厚或者安装孔的间距，就能满足不同载荷等级的使用需求，这也是这类通用结构直齿轮能够在多个行业的传动场景中被广泛应用的核心原因——结构简单、适配性强、加工维护成本低，能够在满足传动功能要求的前提下，把全生命周期的使用成本控制在较低的水平。
