索尼便携卡片式数码相机外观结构设计

　　这款卡片式数码相机的三维结构设计，首先围绕日常便携影像记录的核心场景展开，覆盖家庭出游随拍、日常影像记录、入门摄影创作等民用消费场景，同时也可作为文创产品展示、电商数码类产品演示的数字资产使用。从实际用途出发，该设备核心是完成静态影像采集与基础动态视频录制，2010万像素级的成像规格搭配5倍光学变焦镜头组，可覆盖从广角风光到中距离特写的常用拍摄焦段，满足普通用户绝大多数日常拍摄需求，无需额外更换镜头即可完成多场景拍摄。

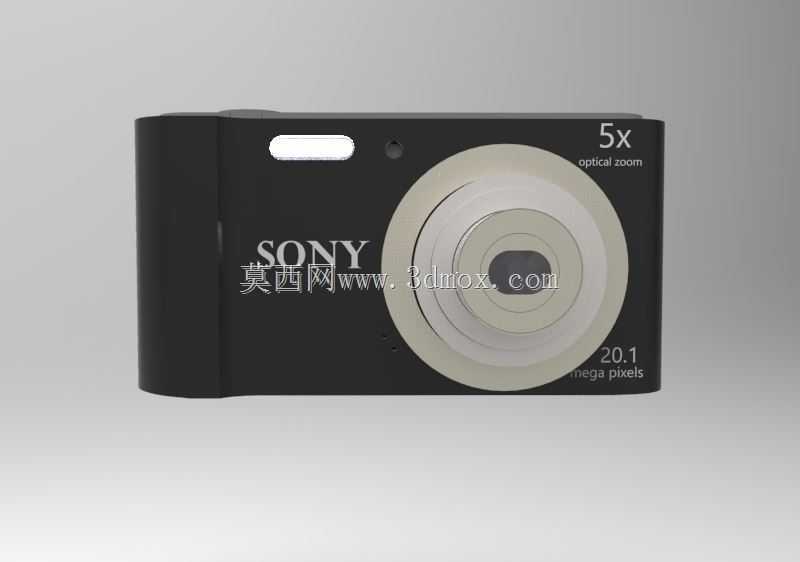

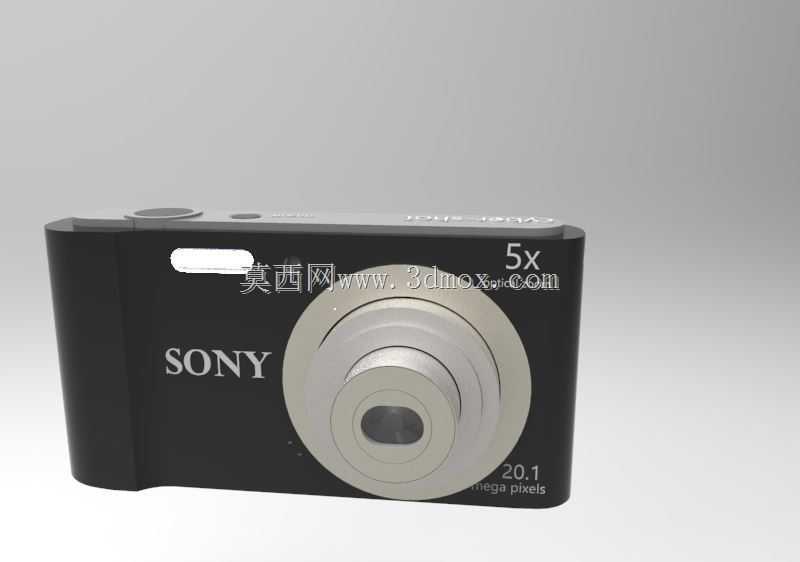

　　在功能特性的结构实现上，机身正面的镜头模组采用多层嵌套式镜筒设计，建模时还原了变焦镜筒的阶梯式伸缩结构，每一层镜筒的配合间隙控制在0.15mm以内，既保证变焦动作的顺畅性，也避免镜筒晃动导致的光轴偏移问题。镜头旁侧的对焦辅助窗、内置闪光灯开孔位置严格参照实体产品的光学路径设计，闪光灯出光角度与镜头光轴夹角控制在12度，可有效减少近距离拍摄时的红眼问题，同时避免闪光光线直射镜头产生眩光。机身顶部预留了快门按键、变焦拨杆的安装位，按键的按压行程设计为0.8mm，触发压力控制在1.2N，符合普通用户的按压操作习惯，变焦拨杆的阻尼设置均匀，转动时的段落感清晰，可精准控制变焦速度。

　　设计思路上优先平衡便携性与握持手感，机身整体采用直角边切角处理，握持侧的机身厚度做了1.2mm的微弧收边，单手握持时手指可自然贴合机身侧面，不会出现直角硌手的问题。机身外壳采用ABS+PC混合材质的壁厚设计，主体外壳壁厚均匀控制在1.8mm，镜头周边的受力区域做了局部加厚至2.5mm，提升镜头模组安装位的结构强度，避免日常磕碰导致镜筒移位。机身正面的品牌标识区域采用下沉0.2mm的凹槽设计，可适配丝印或金属铭牌粘贴工艺，标识位置不会因日常手持摩擦出现掉漆磨损问题。

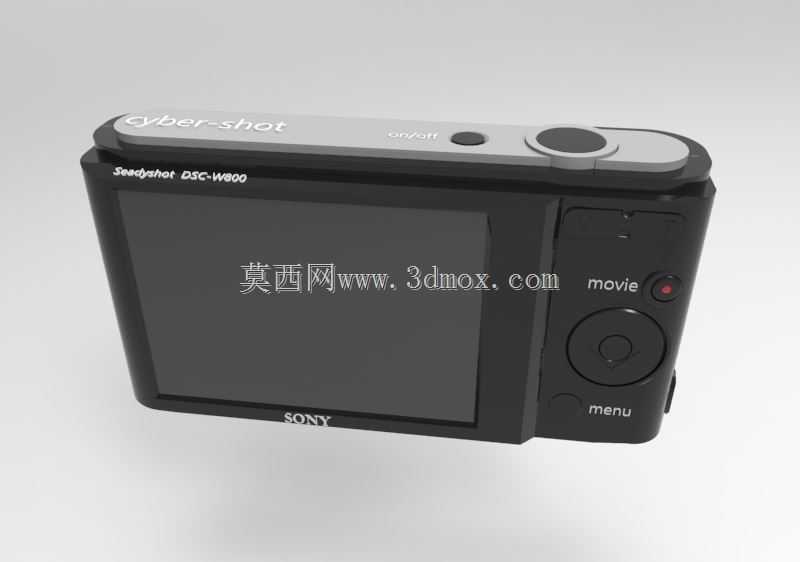

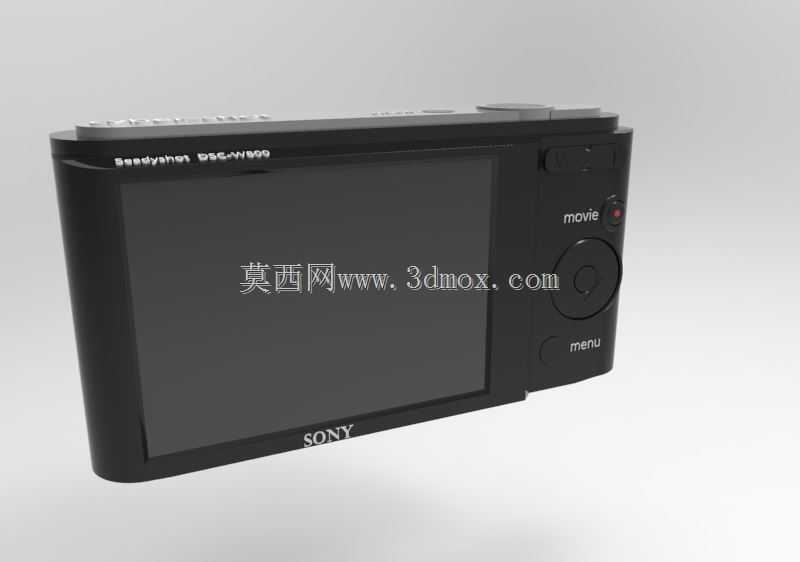

　　外形尺寸与安装边界方面，整机三维尺寸控制在92mm×56mm×20mm的便携区间，可轻松放入牛仔裤口袋或小型随身包中，机身重量控制在120g左右，长时间单手握持拍摄不会产生明显的负重感。内部结构布局上，电池仓设计在机身底部靠近握持侧的位置，采用卡扣式仓盖结构，仓盖开启角度为90度，可方便更换NP-BN1型号的锂电池，电池与仓壁的配合间隙预留0.2mm，方便电池取放同时不会出现电池晃动松脱的问题。存储卡卡槽与电池仓集成设计，支持SD卡热插拔结构，卡槽的弹片行程设计为2mm，插卡到位时有明显的卡扣反馈。机身背部的屏幕安装位预留了2.7英寸LCD屏幕的安装空间，屏幕与前壳的定位柱采用间隙配合，定位精度控制在0.1mm以内，保证屏幕与外壳的缝隙均匀，不会出现屏幕偏移漏光的问题。机身侧面的USB数据接口位置预留了防尘塞的安装槽，防尘塞采用软胶材质，与接口的过盈配合量控制在0.3mm，既可以起到日常防尘的作用，也不会因插拔次数过多出现松动脱落。镜头模组的安装基准面与机身安装平面的平面度公差控制在0.05mm以内，保证镜头光轴与成像传感器平面垂直，避免出现画面边缘成像模糊的问题。闪光灯的电容安装位置设计在镜头旁侧的空余空间，电容与周边结构件的绝缘间隙预留1mm以上，满足电气安全设计要求。
