带减重安装孔的直齿圆柱传动齿轮

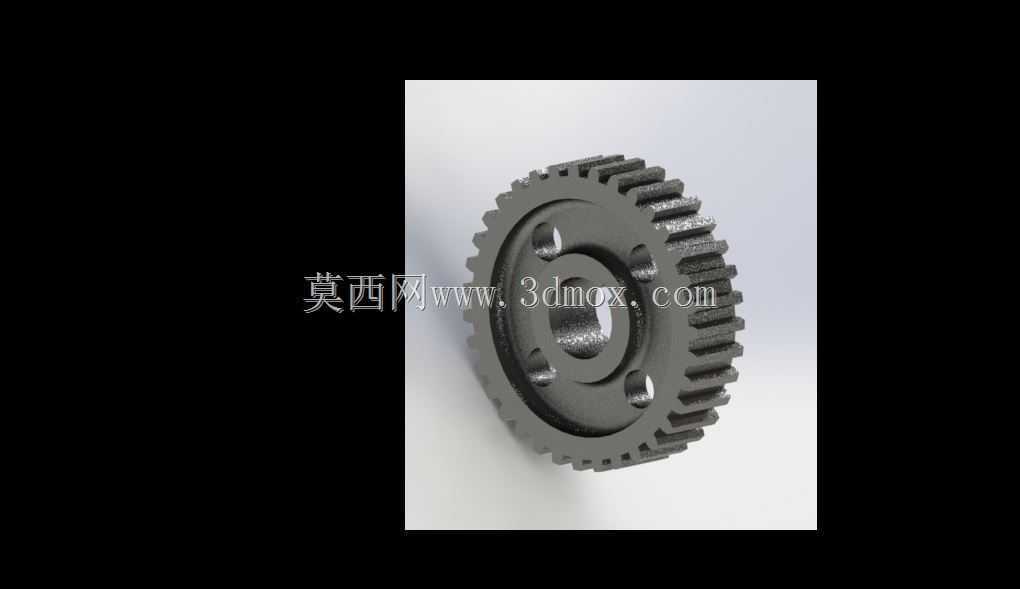

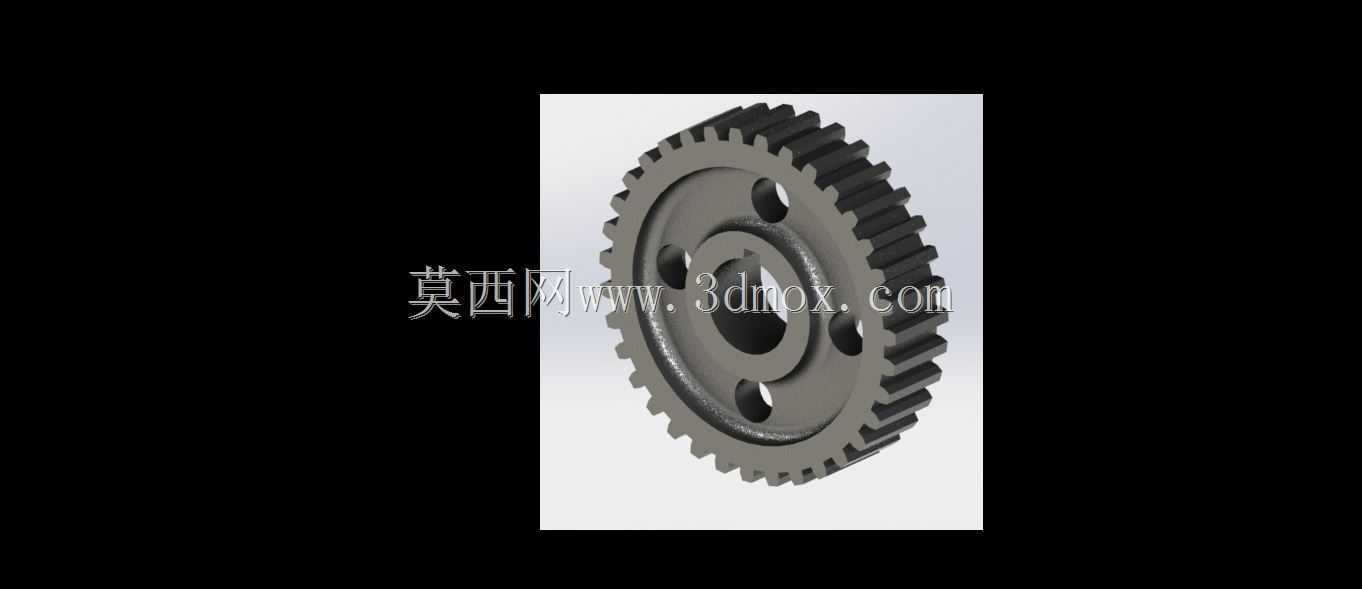

　　这款直齿圆柱齿轮在常规减速传动场景中应用极广，从普通输送线的动力分配单元，到小型机床的进给传动链，再到农用机械的辅助传动机构，都能见到这类结构齿轮的身影。区别于无孔的实心齿轮结构，这款齿轮在辐板位置均匀开设了三个圆形安装减重孔，首先要明确的是，这类孔的作用并非单纯减重，在实际装配场景中，三个孔可配合工装销实现快速周向定位，也能穿过紧固件实现与相邻传动幅板的轴向锁止，避免齿轮在高速正反转切换时出现周向窜动。

　　从实际使用的功能特性来看，直齿的齿形设计决定了它不存在轴向分力，对两端支撑轴承的轴向载荷要求极低，非常适合安装空间轴向尺寸受限、无法配置止推轴承的传动工位。齿向与齿轮轴线完全平行的设计，让啮合过程中齿面接触线全程沿齿宽方向同步贴合，传动效率相比斜齿轮能高出2到3个百分点，在中低速、恒定载荷的传动场景下，动力损耗的控制表现十分突出。当然这种齿形也有其固有特性，啮合过程是整齿突然进入、突然脱离，高速运转时的冲击和噪声会比斜齿轮明显，因此它的适配转速区间通常集中在每分钟1500转以下的工况，很少用于高速级的动力传输。

　　设计这类齿轮的时候，首先要匹配的是安装边界的约束条件：中心的轴孔尺寸要与配合传动轴的公差带匹配，通常选用过渡配合保证同轴度，轴孔内可根据扭矩需求设置键槽，通过平键传递扭矩，避免齿轮与轴之间出现打滑。辐板上的减重安装孔，其中心分布圆直径需要经过强度校核，不能距离齿根过近，否则会大幅削弱轮齿的抗弯强度，导致重载下出现断齿风险；同时孔的边缘要做倒钝处理，避免装配时划伤操作人员，也能减少应力集中点，提升齿轮的疲劳寿命。齿宽的设计需要结合传递的额定扭矩计算，齿宽过窄会导致齿面接触应力过大，加速齿面磨损，齿宽过宽则会提高对轴系平行度的要求，一旦安装出现偏斜，就会出现齿端局部接触，反而加剧局部磨损。

　　在实际设备装配中，这类齿轮的安装需要严格控制两啮合齿轮的中心距偏差，中心距过大时齿侧间隙会超出合理范围，正反转切换时会出现明显的冲击异响；中心距过小则会导致齿侧间隙不足，运转时出现卡滞、齿面过度磨损的问题。同时要保证两根传动轴的平行度公差在允许范围内，否则会出现轮齿一端接触、一端悬空的偏载情况，大幅缩短齿轮的使用寿命。日常运维中，这类开式传动的齿轮需要定期涂抹润滑脂，闭式传动箱内的齿轮则要保证润滑油位没过齿根位置，通过润滑油带走啮合产生的热量和磨屑，减少齿面的点蚀和磨损。

　　从结构细节来看，这款齿轮的轮毂部分做了加厚处理，相比辐板位置厚度更大，这是为了提升与轴配合段的接触面积，降低配合面的比压，避免长期传动过程中轴孔出现磨损变形。轮齿的齿顶部分做了微小的倒角处理，一方面是去除加工产生的毛刺，另一方面也能避免啮合过程中出现齿顶棱边与配对齿轮齿根的干涉，让啮合过程更平顺。辐板上的三个减重孔除了安装定位的作用，在闭式油箱内运转时，还能起到搅动润滑油的作用，让箱体内的润滑油流动更充分，更好地带走啮合区域的热量，提升整个传动系统的散热效率。在很多轻工机械的传动工位，这类齿轮因为加工难度低、装配维护方便、采购成本可控，往往是设计人员做传动方案选型时的优先选项，只要载荷和转速匹配到位，其使用寿命完全能满足设备的全生命周期使用需求，不需要频繁更换维护。
