诺基亚Lumia520智能手机外观结构三维建模

　　在消费电子结构设计领域，手持通讯终端的外观建模是产品开发前期验证人机交互、结构适配性的核心环节，本次针对诺基亚Lumia520这款经典Windows Phone机型的三维建模，完全围绕实际量产机型的工程特征展开，可直接用于产品结构教学、逆向设计参考、数码产品展示场景的素材调用。从实际应用场景来看，这类直板触屏手机的三维模型，一方面可作为通讯终端结构设计的教学案例，帮助初学者理解直板触屏手机的壳体拆分、按键布局、屏幕装配边界的设计逻辑；另一方面也可用于数码产品陈列展示、怀旧数码主题的场景搭建，为相关可视化项目提供精准的外观结构支撑。

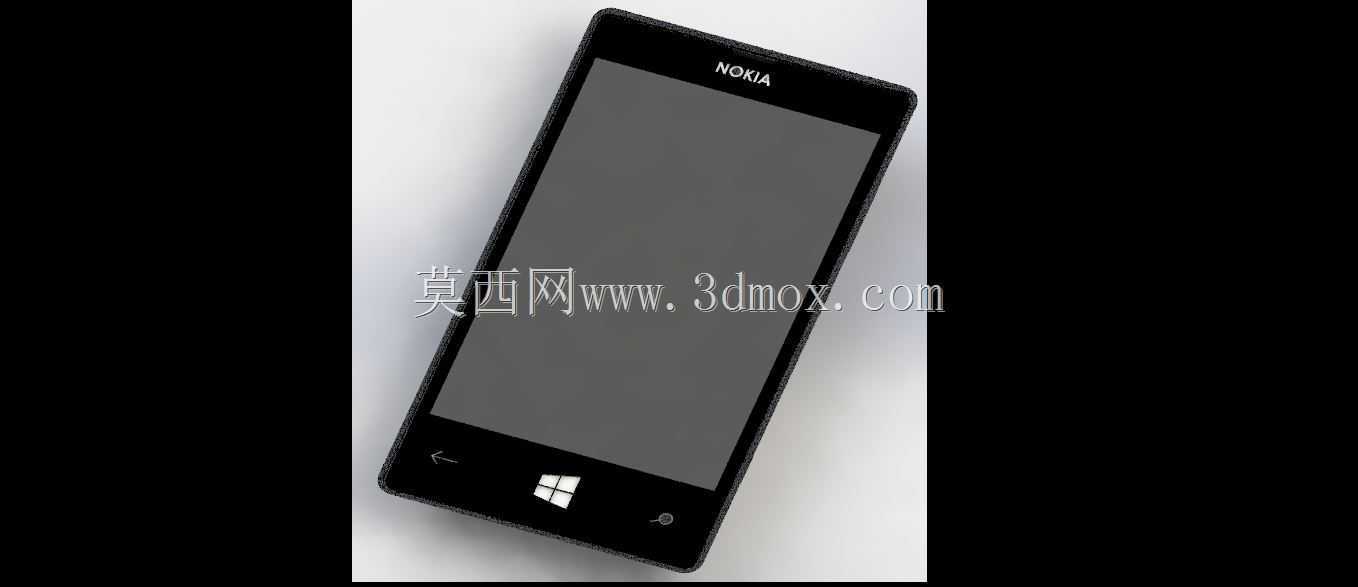

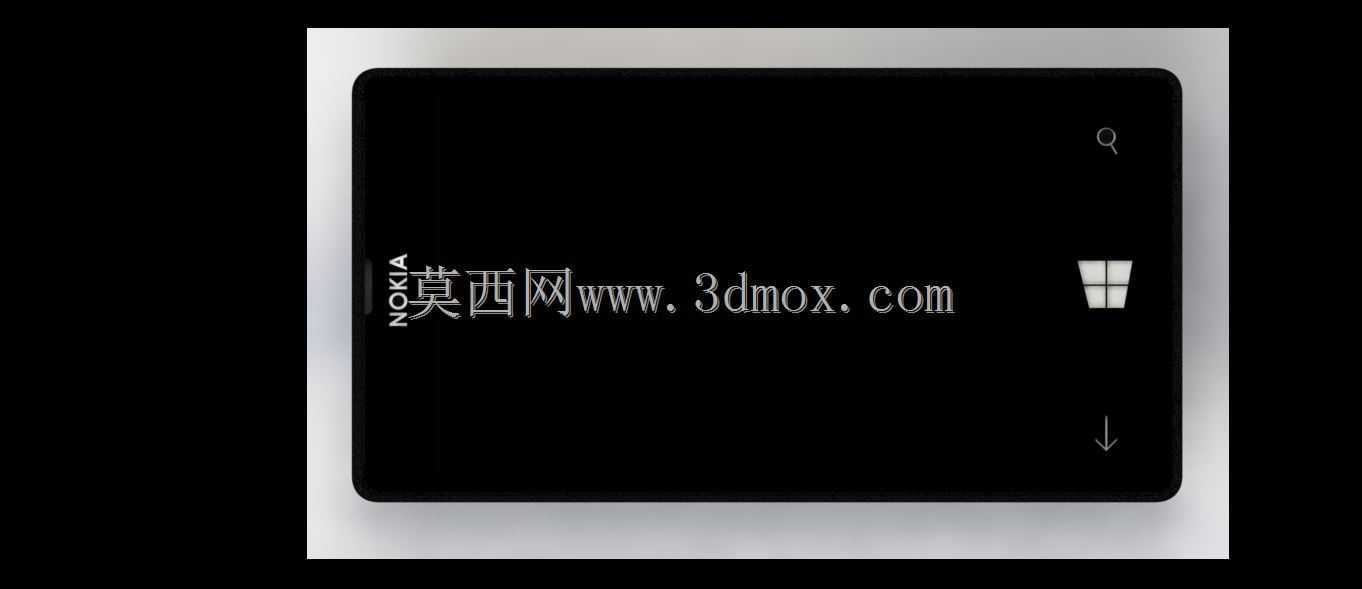

　　建模过程中首先还原了该机型的核心功能特性对应的结构特征：机身正面为整块电容触控屏覆盖区域，屏幕上方预留了前置听筒的开槽位置，屏幕下方设置了三枚Windows Phone系统专属的触控按键区域，分别对应返回、主页、搜索功能，按键区域与屏幕面板为一体化平整设计，没有凸起的物理按键结构，这也是该系列机型区别于同期安卓机型的典型识别特征。机身顶部印有NOKIA品牌标识的位置，对应了前壳面板的丝印区域，建模时保留了该区域的平面特征，可直接用于后期纹理贴图的映射。机身背面为一体式哑光后壳结构，边缘做了大弧度的圆角过渡，贴合手持握持时的手掌曲面，降低长时间握持的硌手感，这一设计在同期的入门级智能手机中具备较好的人机工程表现。

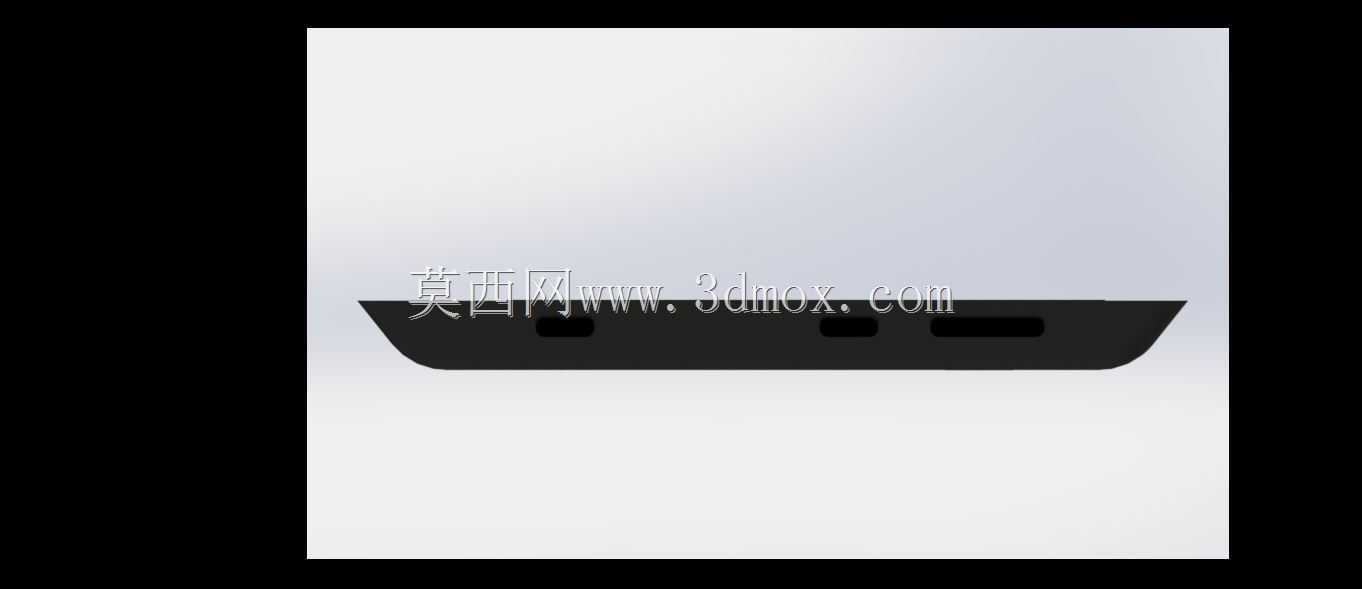

　　设计思路上完全遵循逆向还原的工程逻辑，没有做额外的创意化修改，所有曲面特征都匹配实际机型的尺寸比例：机身整体为直板矩形结构，四个边角做了统一半径的R角处理，侧边中框为平直切边设计，厚度控制符合入门机型的装配需求，中框上预留了音量调节键、电源键、拍照快捷键的开槽位置，按键凸起高度控制在0.8mm左右，既保证按压时的触感反馈，又不会因为凸起过高造成日常携带时的误触。机身底部预留了Micro USB充电接口与麦克风开孔的位置，顶部保留了3.5mm耳机接口的安装位，所有接口的位置与尺寸都符合实际机型的装配边界，可直接用于后续的结构拆分建模、接口适配验证工作。

　　从安装边界与尺寸控制来看，建模时严格匹配该机型的近似实际尺寸，屏幕占比符合该机型发布时期的行业普遍水平，屏幕显示区域与黑色前面板的边框宽度做了精准还原，前壳与后壳的拆分线位于机身侧边的中框位置，拆分缝宽度控制在0.15mm，符合消费电子产品壳体装配的常规公差要求。后壳与内部电池仓的配合位置做了止口结构的特征预留，虽然本次建模为外观级模型，但保留了止口位置的台阶特征，方便后续需要做内部结构细化的工程师直接在此基础上拓展电池、主板、摄像头等内部元器件的建模工作。摄像头模组位于机身背面的上部位置，做了轻微的凸起处理，凸起高度与镜片保护圈的厚度匹配实际机型的参数，闪光灯位置紧邻摄像头模组，位置偏差控制在建模允许的公差范围内。

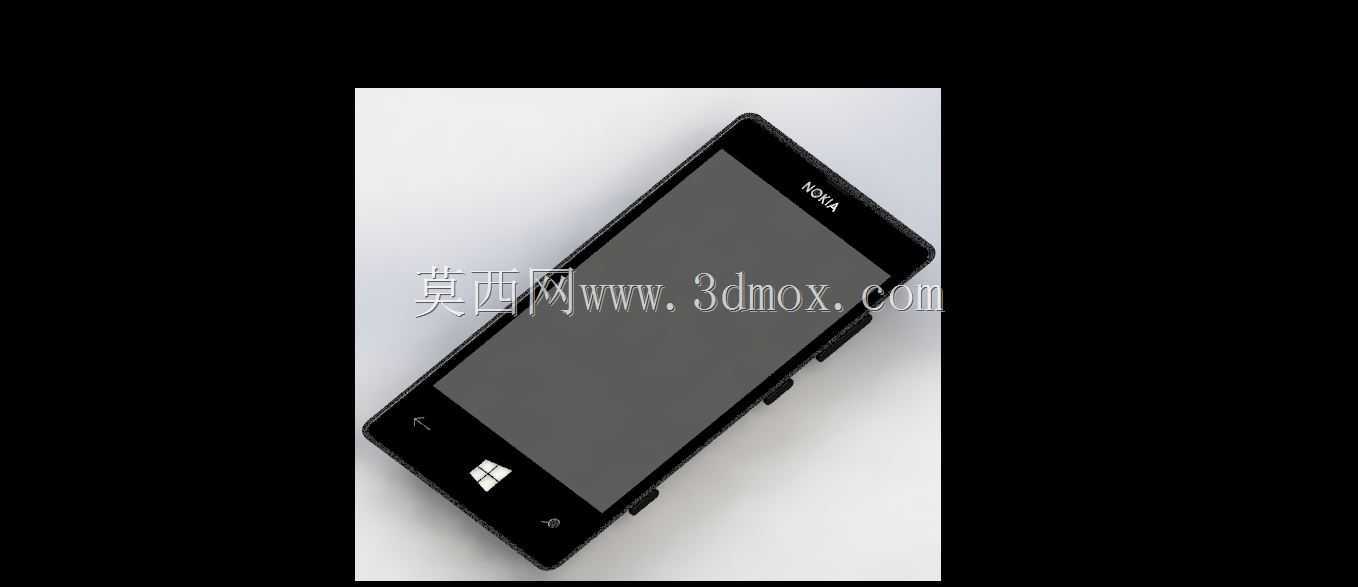

　　对于结构设计从业者而言，这类经典机型的外观模型可以帮助理解早期Windows Phone机型的设计语言，掌握直板触屏手机从外观曲面到壳体拆分的基础设计逻辑，尤其是大弧度后壳与平直中框的过渡曲面处理方式，对于入门级消费电子的结构建模具备较高的参考价值。在实际建模过程中，机身正面的屏幕区域与边框的一体化曲面处理是重点，需要保证屏幕表面的平面度，同时让边框的R角与屏幕边缘平滑过渡，避免出现曲面褶皱或者曲率突变的问题，影响后续渲染或者3D打印的效果。侧边按键的位置布局充分考虑了单手握持时的手指操作范围，电源键位于机身右侧偏上位置，刚好对应右手握持时拇指的操作区域，音量键位于电源键下方，拍照快捷键位于机身右侧下部，对应横屏拍照时的食指操作位置，这些布局特征都在建模中做了精准还原，能够直观体现该机型在人机交互设计上的考量。
