曲面造型发动机端盖练习结构

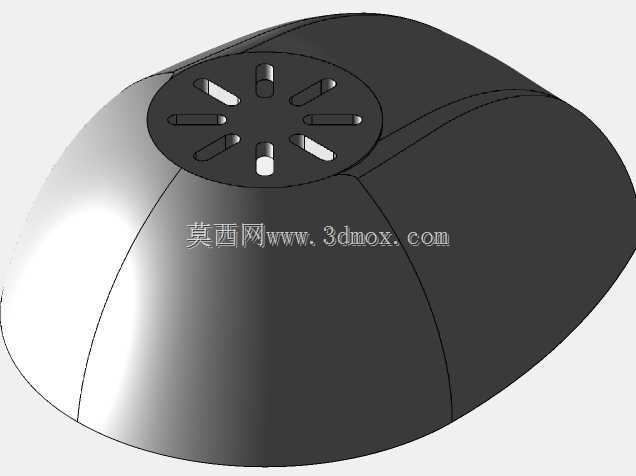

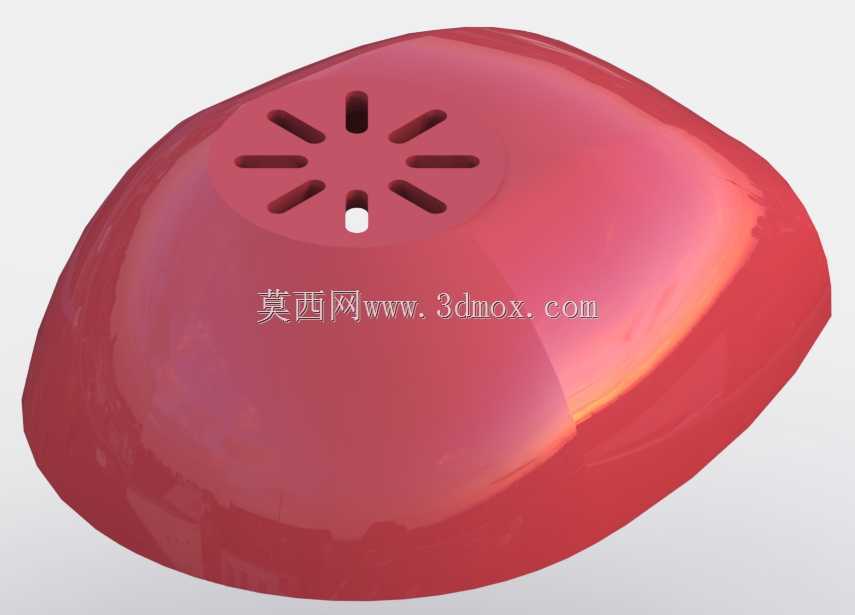

　　在日常的曲面建模练习中，这类类引擎盖结构的零件往往是检验曲面造型能力的典型载体，很多刚接触复杂曲面建模的工程师都会从这类零件入手，打磨G2连续曲面的构建、曲面加厚、特征阵列的实操能力。从实际应用场景来看，这类带放射状散热槽的圆润曲面端盖，常见于小型通用动力设备的上部防护结构，比如小型内燃发电机组的上护罩、便携式园林动力机械的引擎防护端盖，部分小型风冷动力单元的顶部防尘散热盖也会采用类似的结构逻辑。

　　从功能特性上拆解，这个零件首先承担的是引擎上部的防护作用，圆润的无棱角曲面设计，一方面可以避免设备搬运、使用过程中尖锐棱角带来的磕碰划伤风险，另一方面流畅的曲面过渡能减少设备运行时的风阻，对于风冷型动力单元来说，曲面的导流作用还能辅助散热气流在引擎上部形成有序流动，配合端盖上放射状排布的通槽，能把引擎工作时产生的热量快速导出，避免热量在护罩内部积聚影响动力单元的运行稳定性。端盖上的放射槽采用等宽长圆形结构，均匀分布在顶部的圆形凸台上，这种排布方式既保证了散热通流面积，又不会因为开孔过多降低端盖的整体结构强度，槽位之间的连接筋宽度均匀，能在注塑成型时保证料流填充顺畅，减少缩痕、缺胶等成型缺陷。

　　设计思路上，这类曲面零件首先要确定整体的轮廓边界，先构建主体的大曲面，通过多截面曲面或者自由曲面造型，调整曲面的控制点让整体轮廓呈现饱满的椭球弧面，曲面的曲率变化要平缓，避免出现曲率突变的区域，否则后续加厚的时候会出现壁厚不均甚至加厚失败的问题。顶部的圆形凸台要和主体曲面做G1以上的连续过渡，保证衔接处没有明显的接痕，放射槽的阵列要以凸台中心为基准，做圆周等角度阵列，每个槽的拔模角度要根据注塑材料的特性设置，一般取1-1.5度的拔模斜度，方便成型后脱模。零件的边缘要做均匀的圆角处理，和引擎本体配合的安装边要设置合理的安装定位结构，保证装配时的同轴度，安装边界的尺寸要和引擎上部的安装法兰匹配，一般这类小型端盖的整体轮廓尺寸在150-200mm区间，高度在50-80mm左右，壁厚根据塑料材料的特性取2-2.5mm，既保证足够的结构强度，又能控制材料成本，避免成型时出现缩印。

　　很多工程师在练习这类曲面零件的时候，容易忽略实际的工艺可行性，一味追求曲面的视觉效果，把曲面曲率做的过于陡峭，导致后续加厚失败，或者开孔位置距离边缘太近，导致成型时边缘强度不足，实际生产中容易出现开裂问题。还有的在做阵列槽的时候，没有考虑槽位和主体曲面的法向对齐，导致槽的深度不一致，后续装配或者散热效果打折扣。在建模过程中，要随时检查曲面的曲率分布，用曲率梳工具确认曲面的连续性，在做切除特征的时候，要保证切除方向和曲面局部法向一致，保证每个槽的深度均匀，筋位厚度一致。另外这类塑料端盖一般会采用ABS或者PP材料注塑成型，设计的时候要考虑材料的收缩率，在建模时提前预留收缩量，保证成型后的尺寸和安装边界匹配。

　　从结构强度角度考虑，顶部的凸台区域因为要开设多个通槽，筋位的连接位置要做小圆角过渡，避免应力集中，在设备运行产生振动的时候，不会因为应力集中导致筋位开裂。端盖的内侧要根据安装需求设置对应的卡扣或者螺丝柱结构，和引擎本体实现可靠连接，螺丝柱的位置要均匀分布在安装边内侧，保证装配后受力均匀，不会出现局部翘起的问题。对于风冷引擎来说，端盖内侧的曲面还要和引擎顶部的散热片结构预留足够的通流间隙，保证散热气流可以顺着曲面从通槽顺利流出，不会在内部形成涡流影响散热效率。

　　这类曲面练习模型，除了锻炼曲面建模能力之外，也能让工程师更直观的理解防护类零件的设计逻辑，平衡外观造型、功能需求、工艺可行性三者之间的关系，很多消费类动力产品的外观防护件，都是在这类基础曲面结构上做细节调整，增加品牌标识位、操作按键预留位等特征，掌握这类基础曲面的构建方法，后续做同类产品的结构设计时就能大幅提升建模效率，减少后续改模的风险。
