这套动力核心结构的建模,完全围绕小型单缸内燃机的实际工作逻辑搭建,日常在通用动力设备、小型农机、便携发电机组上都能见到同构型的实物,是把燃料化学能转化为旋转机械能的核心执行单元。做结构设计的时候最先要卡的是安装边界,整个机构的外廓尺寸要匹配配套设备的动力舱预留空间,气缸散热鳍片的外径、曲轴输出端的轴径与伸出长度、曲轴箱的安装孔位间距,都要和对接的负载端安装基准完全对齐,避免装机时出现干涉、输出轴不同心的问题。

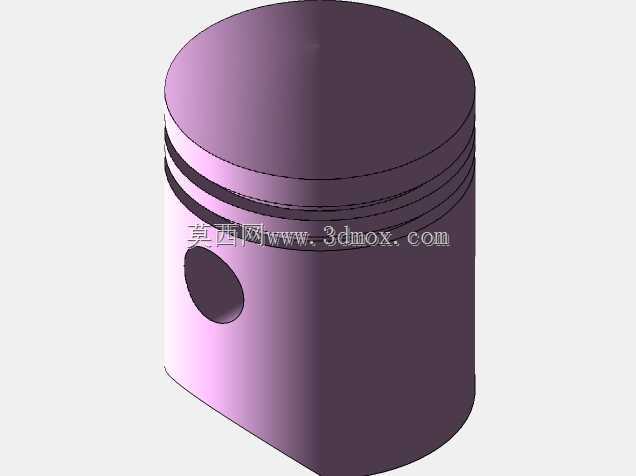

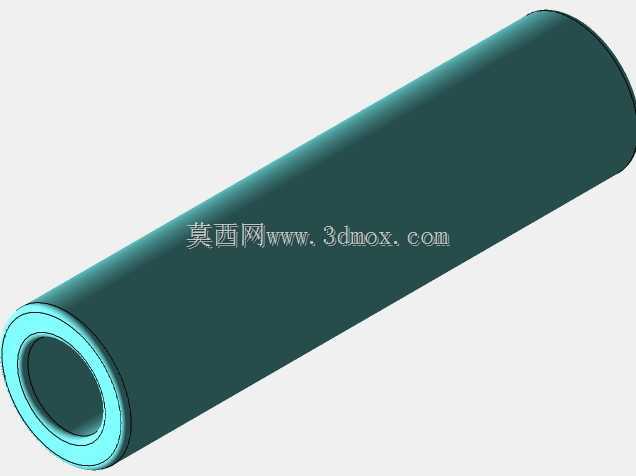

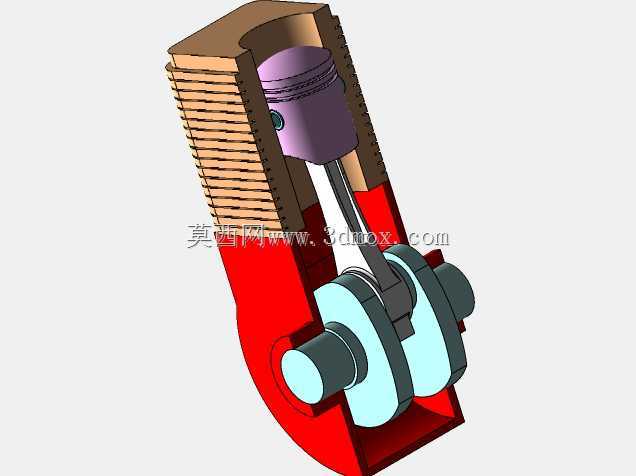

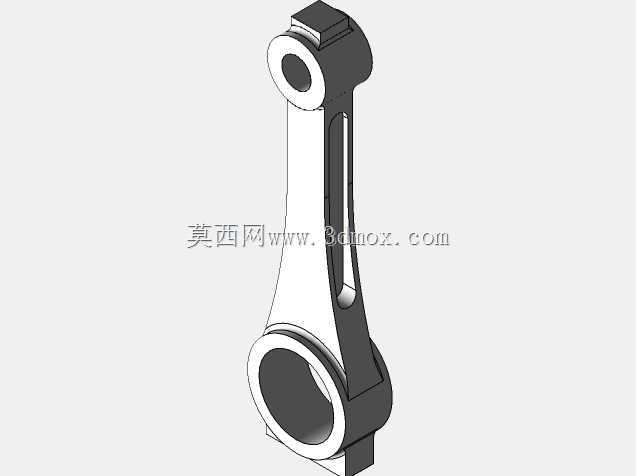

从功能实现逻辑来看,这套结构的核心是完成活塞的直线往复运动到曲轴旋转运动的转换,活塞在气缸套内做上下往复动作时,活塞环要和气缸内壁保持均匀的贴合间隙,既不能间隙过大导致压缩行程漏气,也不能间隙过小造成热态下活塞膨胀卡滞。建模时特意还原了活塞销的浮动连接结构,活塞销同时贯穿活塞销座和连杆小头,两端用卡圈限位,工作时活塞销可以在销座内缓慢转动,让磨损均匀分布,延长部件使用寿命。连杆部分做了变截面的工字梁造型,这种结构在保证足够抗弯、抗扭强度的前提下,能尽可能降低连杆自身的往复运动质量,减少曲轴高速旋转时的惯性冲击,连杆大头采用剖分式结构,和曲轴的连杆轴颈配合,轴瓦的安装槽位也做了预留,方便实际装配时更换轴瓦调整配合间隙。

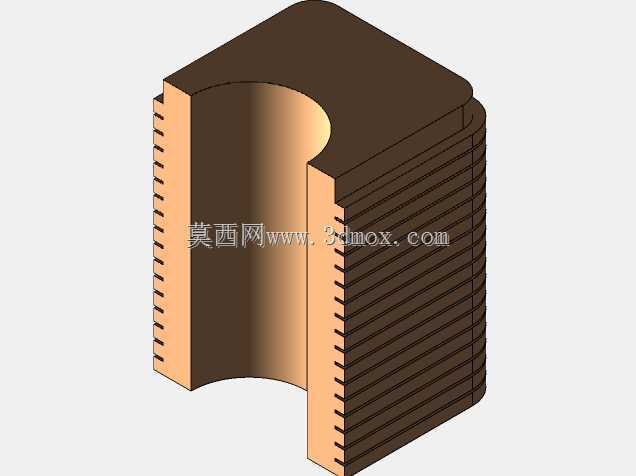

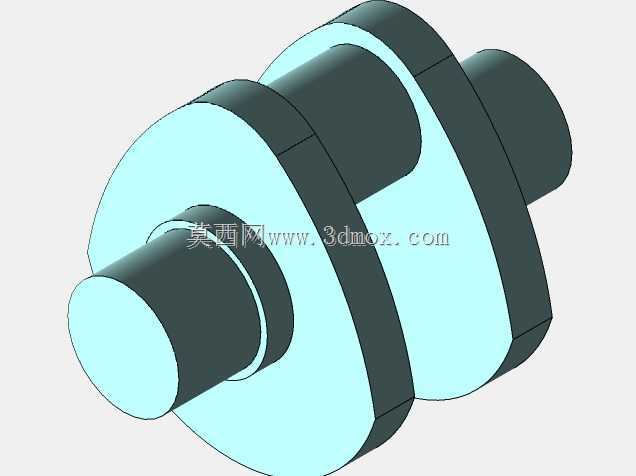

气缸部分的散热鳍片是等间距排布的,鳍片的厚度和间距经过匹配,自然风冷工况下能保证活塞往复运动产生的热量及时散出,避免气缸内壁温度过高造成润滑油膜破裂。曲轴的平衡块造型是按照活塞连杆组的往复质量匹配设计的,曲轴旋转时平衡块产生的离心力可以抵消大部分活塞连杆往复运动产生的一阶惯性力,降低整个机构运转时的振动,让动力输出更平稳。曲轴的输出端做了标准的轴颈和键槽结构,可以直接对接飞轮、皮带轮或者其他负载传动部件,输入端的轴颈用来安装正时齿轮、启动机构等附件,和箱体配合的位置预留了油封安装位,防止润滑油泄漏。

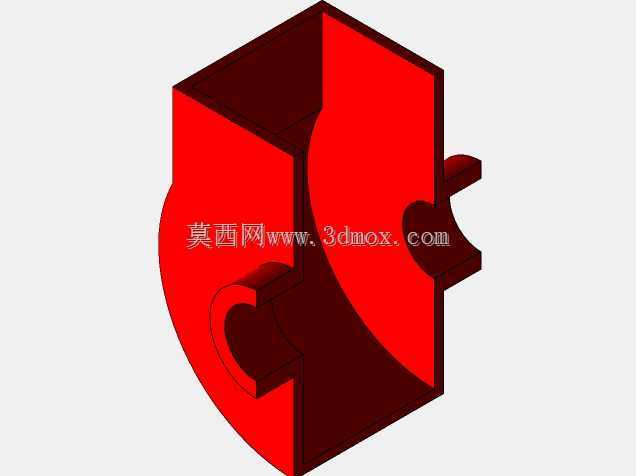

实际做结构校验的时候,要重点核对活塞的上止点、下止点位置,保证活塞运行到上止点时和气缸盖之间留有合理的压缩余隙,余隙过小会导致活塞撞击气缸盖,余隙过大会降低压缩比,影响动力输出效率。还要模拟整个运动行程中的干涉情况,确认连杆在摆动过程中不会和气缸内壁、曲轴箱内壁发生剐蹭,活塞在下止点位置时,活塞裙部不会脱出气缸套,保证运动全程的导向稳定性。这套结构的安装基准以曲轴的两个主轴承座孔为核心,加工时要保证两个轴承孔的同轴度,同时保证气缸中心线和曲轴主轴承孔中心线的垂直度,否则会造成活塞偏磨、连杆受力异常,大幅缩短机构的使用寿命。对于做动力设备选型、小型内燃机改型的设计人员来说,这套结构可以直接作为核心动力单元的设计参考,调整缸径、行程参数就能匹配不同功率需求的设备,也可以用来做运动仿真演示,直观展示四冲程内燃机的动力传递过程。
