带双法兰连接结构的直角三通管路构件

　　在化工流体输送、市政给排水、工业制程管路系统的布设场景中，这类带双法兰结构的直角三通构件是管路转向、支路分流合流作业里的核心连接部件，区别于普通焊接式三通，法兰连接的结构形式让它在需要定期拆解维护、管路压力等级偏高的工况下具备更突出的适配性。从实际使用场景来看，这类构件常被用在制程管路的垂直主管与水平支管的交汇节点，比如化工反应釜的进料管路转角、循环水系统的支路引出位置、压缩空气管网的分流节点，既可以实现垂直方向与水平方向的流体导通，也能通过两个法兰端分别对接对应管路的法兰盘，无需在现场进行焊接作业，降低现场安装的施工难度，也减少焊接缺陷带来的管路泄漏风险。

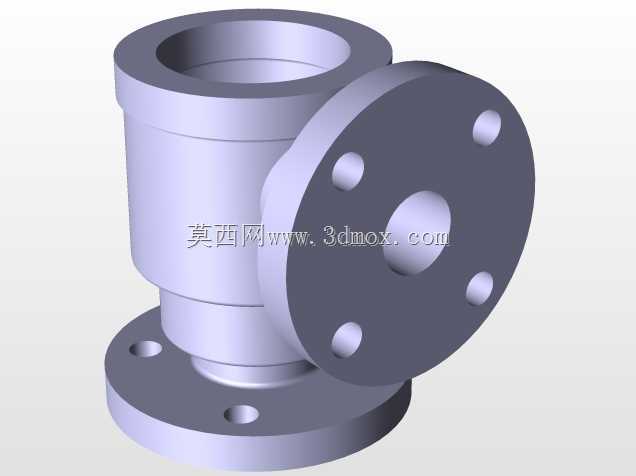

　　从功能特性上看，这个构件的主体为等径直角三通结构，垂直方向的上下两端各设置一片带螺栓孔的法兰盘，水平方向的支管端部同样设置带均布螺栓孔的法兰连接端，三个通口的内径保持一致，适配同管径的管路对接，流体在腔体内转向时的流道过渡做了圆弧处理，避免直角死角造成的流体滞留、压降过大问题，也能减少介质内杂质在转角位置的沉积，降低管路堵塞的概率。法兰盘上的螺栓孔采用圆周均布设计，孔位公差符合管路法兰的通用对接标准，安装时无需额外做孔位适配，只要匹配对应压力等级的密封垫片，穿入螺栓紧固即可完成密封连接，密封面的平面度经过结构优化，能在常规中低压管路工况下保持稳定的密封性能，避免介质渗漏。

　　从设计思路层面，建模时优先保证了流道的通畅性，主体腔体的壁厚根据常规中低压管路的承压要求做了等壁厚设计，既避免壁厚过大造成的材料浪费、构件自重过高，也防止壁厚不足带来的承压能力不足问题。法兰盘与主体筒体的连接位置做了过渡圆角处理，消除应力集中点，避免管路运行过程中受压力波动、管路振动影响在连接位置出现疲劳开裂的问题。上下两端的法兰盘结构尺寸保持一致，水平支管的法兰盘尺寸与两端法兰匹配，保证三个连接端可以对接同规格的管路法兰，减少现场安装时的配件匹配难度。法兰盘上的螺栓孔数量、孔径、孔位分布圆直径都参照通用法兰标准做了参数化设定，建模时可以通过调整参数快速适配不同管径、不同压力等级的管路需求，提升模型的复用性。

　　关于安装边界与尺寸适配，这个构件的垂直方向总高度由上下法兰的外侧端面间距决定，水平方向的总长度由水平支管法兰的外侧端面到垂直筒体轴线的距离决定，安装时需要预留足够的螺栓拆装空间，尤其是法兰盘外侧的操作空间，要保证紧固螺栓时工具可以正常操作，不会和周边管路、设备构件产生干涉。垂直方向的两个法兰端分别对接上下段的垂直管路，水平方向的法兰端对接水平支路管路，安装时三个连接端的密封垫片要居中放置，螺栓紧固要采用对角分次紧固的方式，避免法兰面受力不均造成密封失效。构件的流道内部没有多余的凸起结构，介质流动时的阻力更小，对于输送含有少量固体颗粒的介质工况，也能减少颗粒对内壁的冲刷磨损，延长构件的使用寿命。另外，法兰背面与筒体连接的位置做了加厚处理，承受螺栓预紧力时不会出现法兰变形的问题，保证长期使用过程中连接的可靠性。在实际选型应用中，这类构件可以根据输送介质的腐蚀性、温度、压力参数选择对应的铸造或锻造材料，模型的结构参数可以直接对接后续的工程图输出、数控加工编程流程，减少重复建模的工作量，结构设计时也充分考虑了铸造工艺的拔模需求，主体外表面的拔模斜度设置合理，适合批量铸造成型，降低生产制造的成本。
