L型带孔铰接安装支座结构设计

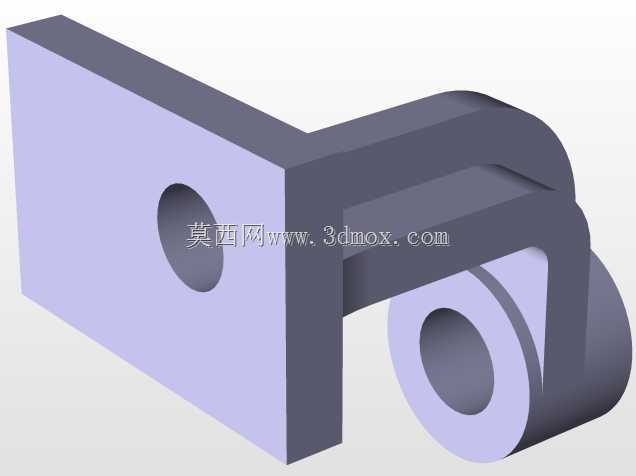

　　在各类工装夹具、小型自动化输送线旁侧定位机构、教学实训拆装台架的结构搭建场景中，这类带单侧立板与同轴铰接筒的L型支座是十分常见的连接构件，主要承担两个垂直方向的载荷传递与部件铰接定位功能，既可以作为固定端将摆动类杆件锁定在设备机架立面，也能作为活动铰接点为连杆类部件提供回转支撑。从结构功能来看，构件左侧的矩形立板为安装基准面，板面上开设的单通孔用于穿装锁紧螺栓，可将整个支座牢牢固定在设备的立式安装面上，立板厚度经过受力校核，能够承受铰接端传递的径向载荷与小幅摆动带来的交变冲击力，避免长期使用后出现安装面变形或螺栓松脱的问题。立板向右延伸出的弯折承力臂采用等厚实体结构，过渡位置做了圆弧卸荷处理，没有尖锐的应力集中棱角，

　　能有效分散立板与铰接筒之间的弯矩，在承受偏载时不会在弯折根部出现断裂隐患。承力臂末端连接的同轴圆筒结构是核心的铰接功能区，筒体内孔为光孔设计，可与配套的铰接销轴、小直径轴承或者铜套配合，实现与之相连的摆杆、拨叉类零件的定轴回转，圆筒的外径与内孔的径厚比经过匹配，既保证了销轴配合面的足够支撑长度，避免销轴受力后出现挠曲变形，也不会因为筒壁过厚造成不必要的材料浪费与整体重量增加。从设计思路层面来说，这类构件的建模过程需要优先锁定安装基准与铰接轴线的位置精度：首先确定立板安装面的平面度公差要求，保证安装后与机架立面完全贴合，不会出现安装翘曲；其次要严格控制立板安装孔中心到铰接筒内孔轴线的垂直距离与平行度公差，

　　这一尺寸直接决定了相连摆动部件的运动行程精度，一旦尺寸偏差过大，会导致连杆机构运动卡滞或者行程不到位。在安装边界方面，立板的外形尺寸需要匹配常见的型材安装面宽度，安装孔的孔径适配常用的内六角圆柱头螺栓规格，铰接筒的轴向长度要小于配套摆杆的槽口宽度，保证装配后摆杆两侧不会与承力臂侧面发生摩擦干涉；构件整体的外轮廓没有超出安装面的突出部分，在密集排布的机构组中不会与相邻部件发生碰撞，适合在空间紧凑的设备内部安装使用。实际应用中，这类支座常被用在小型料仓的挡料板摆动机构、实训设备的连杆演示机构、工装夹具的快速压头铰接位置，相比一体式焊接的支座，这种一体化切削加工或者铸造成型的构件没有焊缝缺陷，受力一致性更好，

　　长期往复摆动使用也不会出现焊缝开裂的问题。建模时需要注意各部位的倒角与圆角匹配：安装孔的孔口做了沉孔或者倒角处理，方便螺栓穿入时导向，铰接筒的两端孔口同样做了小倒角，去除加工毛刺的同时也方便销轴或者轴承的压装，承力臂与立板、铰接筒连接的所有过渡圆角半径统一，既符合加工工艺要求，也能避免热处理或者受力时的应力集中问题。对于教学练习场景来说，这类构件涵盖了拉伸、切除、圆角、孔特征等基础建模命令的使用，能够帮助初学者快速掌握实体建模的基准选择、特征顺序规划思路，理解机械零件中安装面、功能面、工艺结构的设计逻辑，明白每个结构尺寸对应的实际装配与受力需求，而不是单纯绘制几何外形。在实际选型替换时，只需要核对安装孔的孔距、铰接筒的内孔直径、两个工作面的垂直距离这几个核心尺寸，就可以实现同功能支座的互换，不需要对周边配套结构做大幅修改，适配性较强。
