壁挂式双层置物支撑托架结构设计

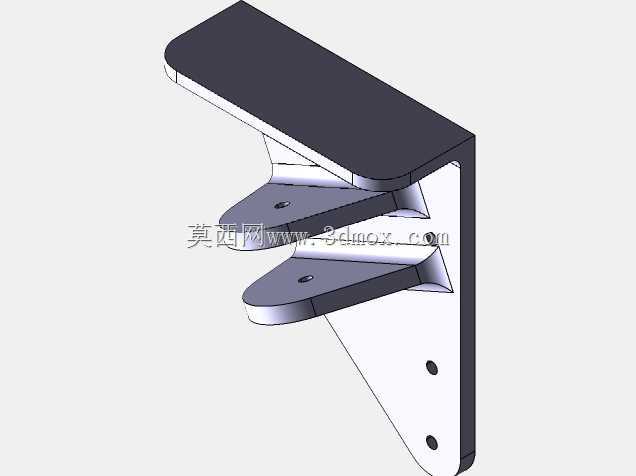

　　这款壁挂式双层支撑托架，日常多应用在工位工具收纳、小型设备侧边置物、实验室管线旁辅助置物等场景，不少车间的机床侧边、自动化设备的防护栏立面、仓储区域的立柱侧壁，都会用到这类结构做零散物件的承托，相比单层托架，它能在同一安装立面内拓展出两层置物空间，不用额外增加墙面打孔点位，对安装面的占用面积更小，空间利用率更高。从结构设计逻辑来看，整个托架采用L型主承力背板搭配双层托臂的构型，主背板是整面贴合安装面的结构，上下预留两个沉头安装孔，安装时螺丝可以完全沉入孔位，不会突出背板表面影响贴合度，安装后背板与墙面或设备立面完全贴实，避免长期承重后出现背板翘曲、固定点松动的问题。两层托臂采用对称式三角加强筋设计，

　　每一层托臂与主背板的衔接位置都做了三角形的加强肋过渡，这个结构能把托臂上承载的竖向重力直接传导到主背板上，减少托臂根部的应力集中，避免长期承重后托臂出现下弯变形；托臂的表面做了平整的承托面，每个托臂上预留了一个固定孔位，放置置物板或者小型工件时，可以通过螺丝穿过孔位完成固定，防止置物层滑动脱落。托臂的边缘都做了圆角倒钝处理，没有尖锐的棱角，日常取放物件时不会刮蹭工件表面或者划伤操作人员，主背板与托臂的衔接位置没有多余的突出结构，整体构型紧凑，不会占用过多的侧向空间。从安装边界来看，这款托架的主背板宽度适配常规的立柱立面、墙面安装点位，安装时只需要在对应安装面标记两个孔位，打孔后装入膨胀螺丝或者自攻螺丝即可完成固定，

　　不需要额外的辅助安装件；两层托臂的间距预留了足够的置物空间，常规尺寸的工具盒、小型检测仪器、零散零配件盒都可以放置，单层托臂的承托面宽度足够支撑常规尺寸的置物板，不会出现承托边缘过窄导致置物板倾斜的问题。在实际使用场景中，这类托架如果安装在机床操作侧，可以用来放置常用的量具、操作指导书、小型工装夹具，操作人员不用转身走远就能拿到需要的工具，能减少操作过程中的无效走动；如果安装在自动化设备的侧边，可以用来放置设备的备用接头、小型检测传感器、操作手柄等配件，避免配件随意堆放丢失；如果用在仓储区域的立柱上，可以搭配小型置物盒存放分类的零散螺丝、铭牌、标识件等小物件，提升仓储区域的规整度。设计过程中特意将两层托臂的承重载荷做了均衡分配，

　　每一层托臂的加强筋厚度与主背板的厚度保持一致，避免出现某一层结构强度不足的问题，承托面的平面度控制在合理范围内，放置硬质置物板时不会出现局部悬空的情况，保证承重时受力均匀。整个托架的结构没有复杂的异形曲面，加工时可以通过常规的钣金折弯、焊接或者一体铣削加工成型，加工工艺难度低，批量生产时的成本可控，表面可以根据使用场景做喷塑、镀锌等防锈处理，适配车间、实验室、仓储等不同环境的使用需求，即使在有少量油污、湿度偏高的车间环境中使用，也能保证足够的结构强度与使用寿命。
