弯臂式铰接连接支座结构设计

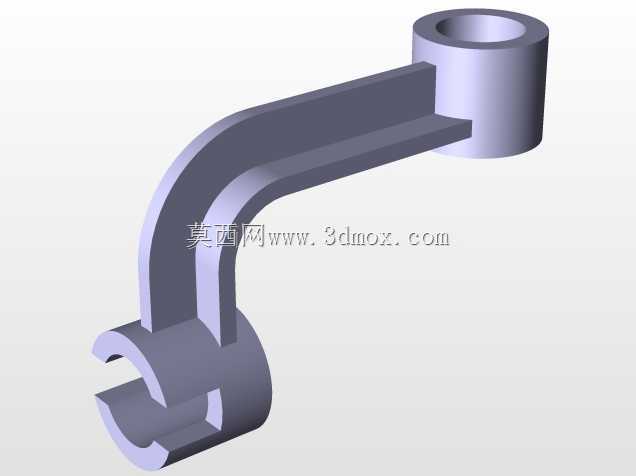

　　在各类中小型传动机构、工装夹具以及轻工自动化输送线的铰接点位上，这类弯臂式连接构件是承担扭矩传递、角度限位与跨距连接的核心受力件，日常工况下多用来实现两个存在空间错位的转动副之间的刚性衔接，既可以作为手动操作机构的传力臂，也能在低速重载的铰接工位承担交变载荷的传导作用。从结构构型来看，该构件一端采用整圆轴套结构，内孔预留了与销轴配合的公差带，安装时可直接套入固定端的支撑销轴，轴套端面预留有挡圈槽位，装配后可通过轴用挡圈限制轴向窜动，保证转动过程中不会出现轴向偏移；另一端采用开口叉式铰接结构，开口槽的宽度与对接构件的连接耳片厚度匹配，槽内预留销轴穿孔，安装时可快速嵌入对接耳片后穿入锁紧销轴，实现快速装拆，这种一端固定铰接、

　　一端活动铰接的结构形式，能在两个转动中心存在固定空间夹角与跨距的场景下，完成规定角度范围内的摆动传动。设计阶段首先要明确两个铰接孔的中心距参数，这个尺寸直接决定了构件的传力力臂长度，力臂过短会导致操作端需要施加更大的作用力，力臂过长则会在承受重载时出现臂身挠曲变形，因此建模时需要先锁定两个转动中心的空间坐标，再根据载荷计算结果确定臂身的截面厚度与折弯曲率。臂身采用等截面折弯结构，折弯处采用大圆弧过渡，避免直角位置出现应力集中，在长期承受交变摆动载荷的工况下，大圆弧过渡能有效分散折弯处的应力峰值，降低疲劳断裂的风险；臂身与两端轴套、叉座的衔接位置做了加厚处理，衔接处的圆角过渡同样经过应力校核，避免载荷传递过程中在衔接截面出现应力突变。

　　从安装边界来看，整圆轴套端的外径尺寸决定了其安装时需要预留的转动避让空间，设计时要核算整个摆动行程内轴套外壁不会与周边的机架、护板等构件发生干涉；开口叉端的开口深度要保证对接耳片嵌入后，销轴穿孔能完全对齐，同时开口的外侧宽度不能超过安装工位的预留槽宽，避免装配时出现卡滞。实际应用中，这类构件常见于手动工装夹具的压紧臂、小型设备的舱门开合铰链传动臂、输送线的拨料摆臂等工位，工作过程中主要承受径向的摆动力矩，轴向几乎不受额外载荷，因此轴套内孔的表面粗糙度需要控制在合理范围，既要保证销轴转动时的顺滑度，又不能因为配合间隙过大导致摆动过程中出现旷量。建模过程中需要重点关注折弯段的截面一致性，若采用机加工工艺制作该零件，需要提前规划铣削路径，

　　保证折弯臂的两个侧面平行度符合公差要求，避免装配后出现偏载；若采用铸造工艺批量生产，则需要在臂身与两端结构的衔接位置设置合理的拔模斜度，同时预留机加工余量给轴套内孔、叉座销轴孔等配合面。在结构验证阶段，需要模拟构件在最大摆角位置的受力情况，核算臂身的最大变形量是否在允许范围内，同时校核开口叉的两个叉臂在承受最大载荷时不会出现张开变形，避免销轴从叉座内脱出；整圆轴套的壁厚也要经过剪切强度校核，保证在最大径向载荷作用下，轴套不会出现开裂变形。这类构件的结构看似简单，但每个尺寸参数都直接影响最终的使用可靠性，比如轴套的长度尺寸，过短会导致与销轴的配合接触面积不足，加快磨损速度，过长则会占用多余的安装空间，甚至会与相邻构件产生摩擦；开口叉的两个叉臂厚度也要保持一致，否则受力时会出现单侧应力集中，长期使用后容易出现叉臂断裂的问题。
