多轴孔连接支撑杠杆类机械构件

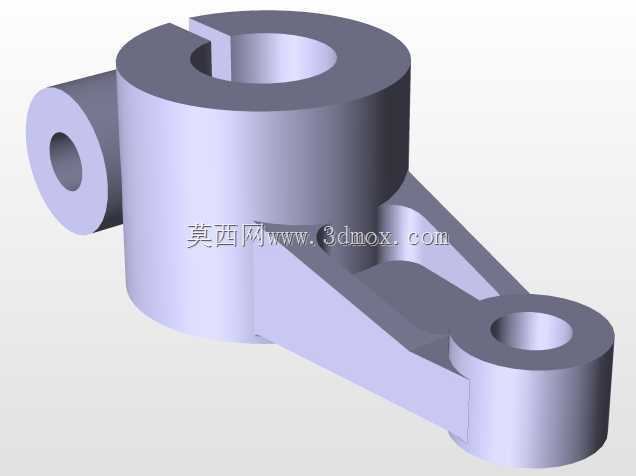

　　该构件属于机械传动系统中的铰接支撑类零件，常见于轻工自动化输送线、小型专用工装夹具、教学实训拆装台架等场景中，承担力的转向传递、多部件铰接定位、行程限位支撑的作用。从结构布局来看，主体采用大直径中空筒身作为核心承载基体，筒身上端开设轴向通槽，用于装配时的周向防转与间隙补偿，避免轴类配合件在交变载荷下出现周向窜动，筒身内孔为主要的旋转配合面，加工时需保证圆柱度与表面粗糙度要求，适配对应直径的固定转轴，作为整个构件的摆动回转基准。

　　筒身侧方延伸出的小直径同轴凸台，为独立的铰接安装位，可连接小行程的拉杆类零件，用于传递辅助方向的拉力或推力，该凸台的内孔与主体筒身内孔轴线呈空间垂直布局，满足两个垂直方向的铰接传动需求，避免多连杆布局时的运动干涉。从主体筒身斜向延伸出的支撑臂采用变截面筋条结构，靠近筒身位置的截面厚度更大，向末端铰接耳位置逐步收窄，在保证整体结构刚性的前提下尽可能降低零件自重，减少摆动过程中的惯性力矩，适配频繁往复摆动的工况需求。

　　支撑臂末端的环形铰接耳为第三处连接点位，内孔可装配销轴与末端执行构件相连，三个铰接点位的轴线均保持平行布局，保证整个构件在单一平面内完成摆动动作，不会出现额外的扭转力矩。从安装边界来看，主体筒身的轴向长度决定了构件在转轴方向的安装空间，侧方凸台的外伸长度需匹配对应拉杆的安装间隙，支撑臂的展开长度直接决定了末端铰接点的摆动行程范围，设计时需根据实际传动比需求调整臂长比例，同时校核支撑臂根部的抗弯强度，避免在极限载荷下出现根部断裂变形。

　　建模过程中需重点关注三处孔位的位置度公差，尤其是末端铰接耳内孔与主体筒身内孔的中心距，直接影响传动的行程精度，筒身上端的通槽宽度与深度需配合锁紧件的尺寸设计，保证装配后可实现无间隙锁紧，避免工作过程中出现异响与磨损。零件的所有棱边均做了小圆角过渡处理，一方面消除加工应力集中，另一方面避免装配时划伤操作人员，配合面与非配合面的粗糙度要求做区分，非配合面可采用常规铣削加工即可，配合面需根据载荷情况选择精镗或者磨削加工，保证配合精度。这类构件在实际使用中通常会配合铜套或者滚动轴承安装在铰接孔内，降低转动过程中的摩擦阻力，延长零件使用寿命，在低速轻载的实训设备中也可直接采用孔轴间隙配合，定期加注润滑脂即可满足使用要求。
