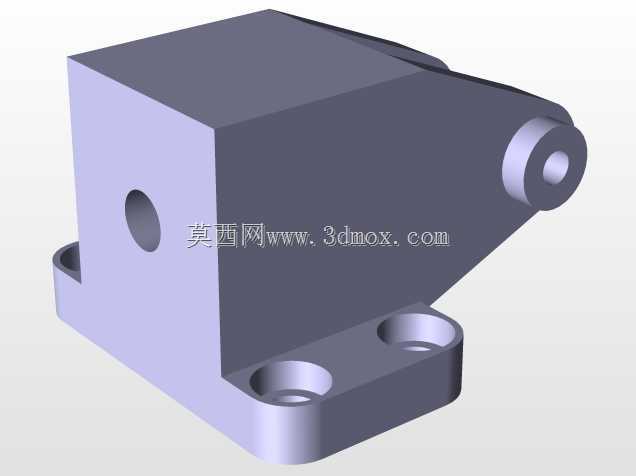

带铰接耳座的立式安装支撑座结构

　　这类带侧伸铰接耳的安装支撑座，在轻工输送线、小型工装夹具台架、非标自动化单机的机架连接环节应用十分普遍，日常做设备改型或者新线搭建时，经常会遇到需要同时实现刚性支撑与活动铰接连接的工位，这个零件刚好能同时满足两个方向的装配需求。从结构功能来看，主体的立式方块部分承担主要的承载限位作用，侧面的通孔用于穿装定位销轴或者锁紧螺栓，可实现与相邻竖直方向构件的固定连接，避免支撑部位出现横向窜动；侧伸的铰接耳带同轴通孔，用于连接摆杆、连杆类活动构件，耳孔的同轴度公差直接影响铰接副的转动顺畅度，建模时需要保证耳孔与主体安装面的平行度，避免装配后连杆出现卡滞、偏磨的问题。底部的两个沉头安装孔是整个零件的固定接口，

　　沉孔深度需要匹配对应规格内六角螺栓的头部高度，保证螺栓锁紧后头部不突出安装面，不会与其他相邻构件产生运动干涉，两个安装孔的孔距公差需要控制在合理范围，适配常见的型材安装孔位或者台板预制孔位，降低现场装配的扩孔调整工作量。设计这类零件的时候，首先要明确工位的静态承载载荷与动态冲击载荷，主体方块的壁厚需要根据载荷大小核算，避免长期受力后出现形变；主体与侧伸铰接耳的衔接部位做了斜向加强筋过渡，这个结构能有效分散铰接部位传递过来的交变载荷，避免直角衔接处出现应力集中导致的开裂问题，尤其是在铰接耳频繁带载摆动的工况下，加强筋的弧度与厚度需要根据受力方向调整，保证载荷传递路径顺畅。从安装边界来看，零件的底面为全平面加工基准，

　　安装时需要贴合对应的安装基板面，底面的平面度公差直接影响整个支撑座的安装稳定性，若平面度超差，螺栓锁紧后会导致主体出现歪斜，进而影响侧伸铰接耳的位置精度；主体侧面的通孔中心到底面的高度尺寸，是与相邻构件装配的核心定位尺寸，建模时需要严格匹配相邻构件的对应孔位高度，避免装配后出现别劲的问题；侧伸铰接耳的外端面到主体侧壁的距离，需要预留足够的连杆摆动空间，避免连杆摆动过程中与主体侧壁发生碰撞，同时耳孔的内径尺寸需要匹配铰接销轴的公差带，通常选用间隙配合保证转动灵活，同时控制配合间隙避免出现过大的晃动量。在实际建模过程中，这类零件的拔模角度、圆角过渡都需要结合加工工艺调整，比如底部安装孔的沉头部位需要预留倒角，方便螺栓导入；

　　铰接耳的外边缘做小圆角处理，避免装配时划伤操作人员，同时减少应力集中点；主体的棱边根据装配需求做适当倒角，去除加工毛刺。这类支撑座通常选用45钢或者铝合金加工，载荷较大的工况下选用45钢并做调质处理，提升整体强度，轻载工况下选用铝合金可以降低整体重量，方便设备的移动与调整。在装配调试环节，需要先将支撑座通过底部螺栓固定在安装基板上，预紧后检测主体的垂直度，确认位置无误后再完全锁紧螺栓，之后再穿装侧面的固定销轴与铰接耳的活动销轴，装配完成后需要手动扳动铰接部位的连杆，确认转动顺畅无卡滞，再进行后续的管线连接与负载调试。日常设备维护中，需要定期检查铰接耳孔的磨损情况，以及底部固定螺栓的锁紧状态，避免长期交变载荷下螺栓松动或者孔位磨大，导致连接精度下降影响设备运行。
