带方形安装底座的立式支撑套筒结构件

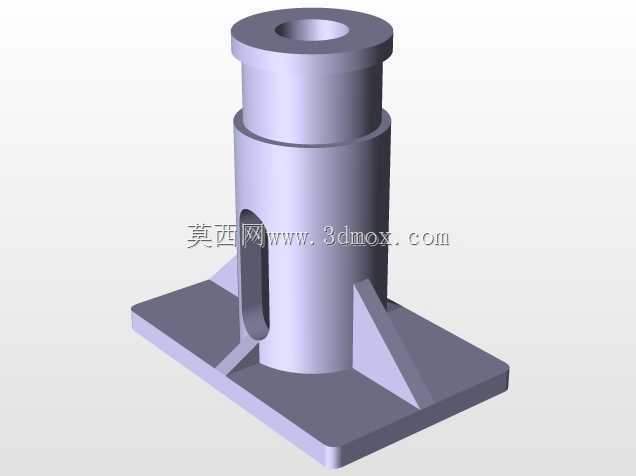

　　这类带方形安装底座的立式支撑套筒，在轻工输送线侧边导向、小型工装夹具定位、非标设备立柱接驳场景中十分常见，日常做结构设计时经常会碰到类似的支撑需求，核心是要在有限安装空间内，为上方的轴类、杆类部件提供稳定的竖向支撑，同时保证安装基准的平面度，避免长期受载后出现支撑偏斜。从结构本身来看，底部的方形安装板是整个构件的安装基准，板上预留的安装孔位需要匹配现场常用的内六角螺栓规格，安装边界要考虑扳手操作空间，不能出现螺栓无法锁紧的干涉问题，通常方形底座的边长要比套筒外径大出足够尺寸，才能保证支撑的倾覆力矩满足要求，避免侧向受力时底座出现翘曲。套筒部分采用两段式变径设计，上段小径筒体内孔是核心的配合面，主要用来穿装导向轴或者支撑导杆，

　　内孔的公差等级一般选H7即可满足多数无高速相对运动的支撑需求，下段大径筒体是主要的承力段，壁厚要比上段厚2到3毫米，用来承担竖向载荷以及侧向的弯矩。筒体侧面开设的长条形通槽，主要是用来穿装锁紧螺钉或者定位销，当内部穿装的杆件调整到合适高度后，可以通过槽位装入紧固件锁紧，实现高度方向的可调定位，槽的宽度要匹配常用的M6或者M8螺钉外径，槽的长度范围覆盖常用的高度调节行程，不需要做过长的槽位避免削弱筒体整体刚度。底座和筒体连接位置的三角加强筋是结构刚度的关键，四个方向的筋板分别对应方形底座的四个角方向，筋板的厚度取筒体壁厚的0.8倍即可，筋板的高度不需要延伸到筒体顶端，一般覆盖筒体下段三分之二的高度就足够抵消连接位置的应力集中，

　　避免受载时筒体和底座连接焊缝或者圆角位置出现开裂。做这类零件的三维建模时，首先要确定安装基准面，先绘制方形底座的草图，拉伸生成底座实体后，在底座中心位置绘制两段筒体的截面轮廓，向上拉伸生成筒体结构，之后在筒体对应位置切除出长槽特征，最后在筒体和底座的连接位置添加三角加强筋，所有的棱边都要做0.5到1毫米的圆角处理，避免热处理或者机加工时出现应力集中，也能去除加工毛刺避免安装时划伤操作人员。实际选型应用时，要先核算支撑的最大竖向载荷以及侧向冲击力，根据载荷大小调整筒体壁厚和底座厚度，如果是用于有振动的设备场景，还要在底座和安装面之间加装橡胶减震垫，对应的安装孔位要留一定的调节余量，方便安装时调整套筒的同轴度。

　　这类支撑件的材质一般选Q235结构钢即可满足多数场景需求，如果是用于有腐蚀的工况，可以换成304不锈钢材质，表面做喷砂钝化处理，普通工况下做喷塑或者镀锌防锈处理就可以。需要注意的是，筒体内孔的加工要和底座安装面保证垂直度要求，一般垂直度公差要控制在0.02毫米以内，不然穿装的杆件会出现卡滞或者偏磨的问题，长槽的加工要保证槽的侧面和筒体轴线平行，不然锁紧螺钉装入后会出现别劲的情况，影响锁紧效果。在装配环节，要先把底座固定在安装基准面上，打表检测筒体内孔的垂直度，确认合格后再穿装内部的杆件，调整到预设位置后从侧面槽位装入锁紧件，锁紧时要对称施力，避免筒体出现局部变形。很多新手设计师做这类结构时，容易忽略加强筋的尺寸设计，要么筋板做的太薄起不到加强作用，要么筋板做的过高导致和上方其他部件出现干涉，还有的会把长槽开的过深，直接切透筒体对面的壁，导致筒体整体刚度大幅下降，这些都是实际设计中需要规避的问题。另外安装底座的四个角要做小倒角处理，避免安装时尖角划伤安装人员，底座上的安装孔沉头深度要匹配螺栓头的高度，保证螺栓锁紧后头部不高出底座表面，不会出现干涉问题。
